Зарядное устройство для кислотно-щелочных аккумуляторов (бесперебойники и т.п. свинцовые).

!!! Без нагрузки (т.е. аккумулятора) зарядное устройство в сеть 220 вольт не включать, во избежании выхода его из строя (полопаются керамические конденсаторы).

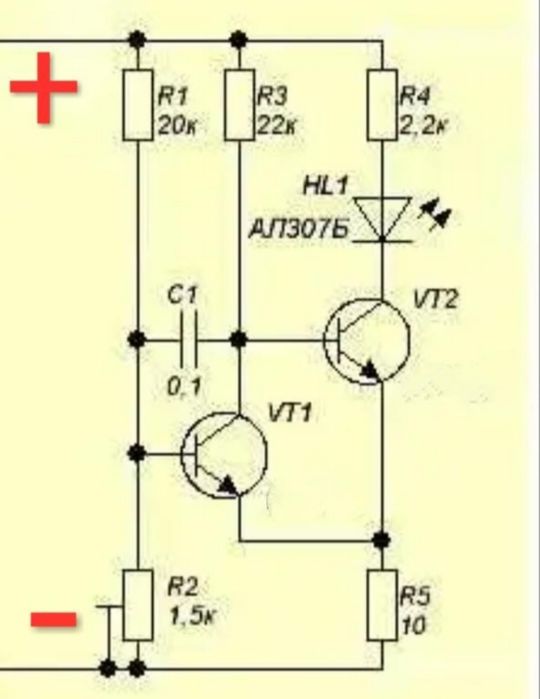

Схема индикации рассчитана для визуального контроля заряда аккумулятора по напряжению от 3 до 14 вольт.

В данном случае устройство индикации настроено на достижения напряжения на аккумуляторе 12 вольт.

Учитываем что светодиод с красного цвета меняется на зелёный, процесс зарядки аккумулятора не останавливается, а продолжается далее.

!!! Следует отключить зарядно устройство от сети 220 вольт и отсоединить заряженный аккумулятор.

Для других значений напряжения следует изменить сопротивление подстроечного резистора.
Для точной настройки используйте мультиметр на выходе к аккумулятору.

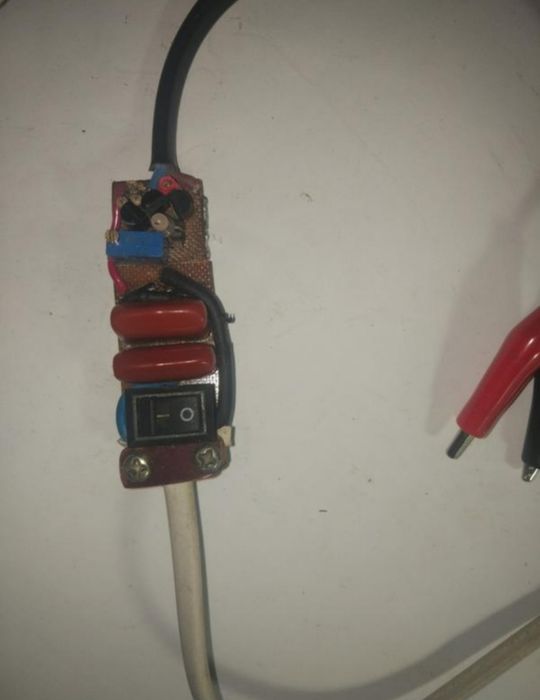

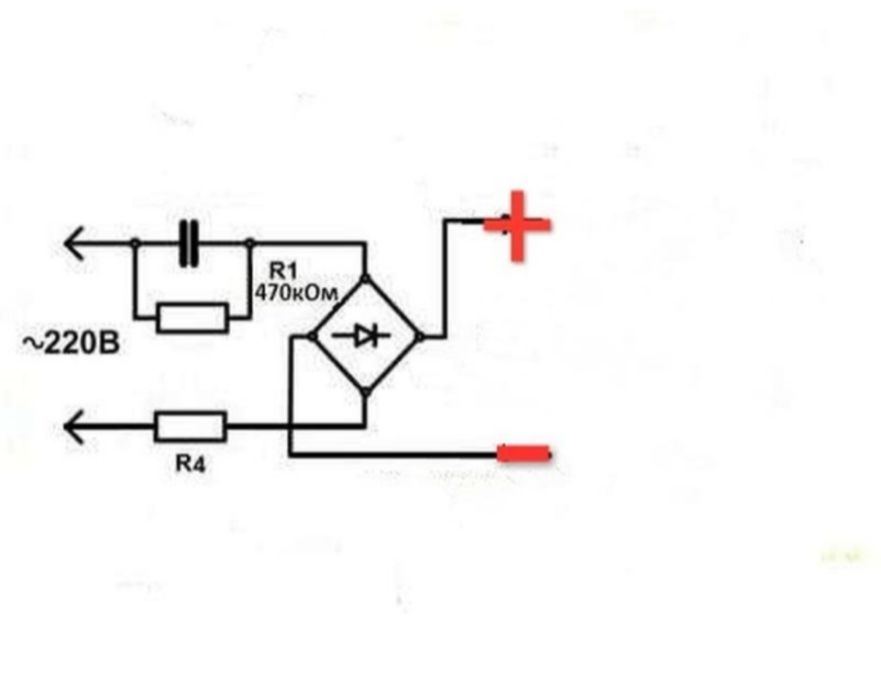

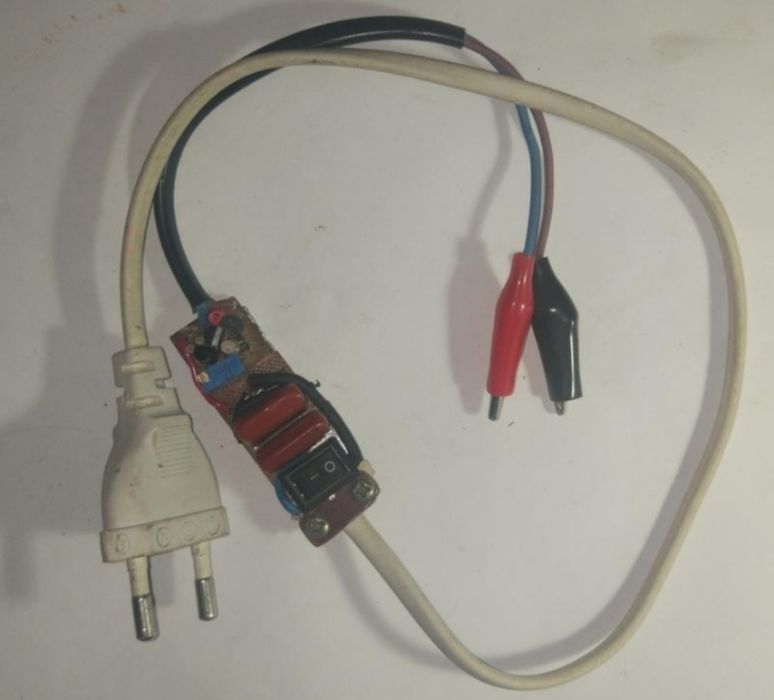

Устройство запитывается от сети 220в через балансные конденсаторы.

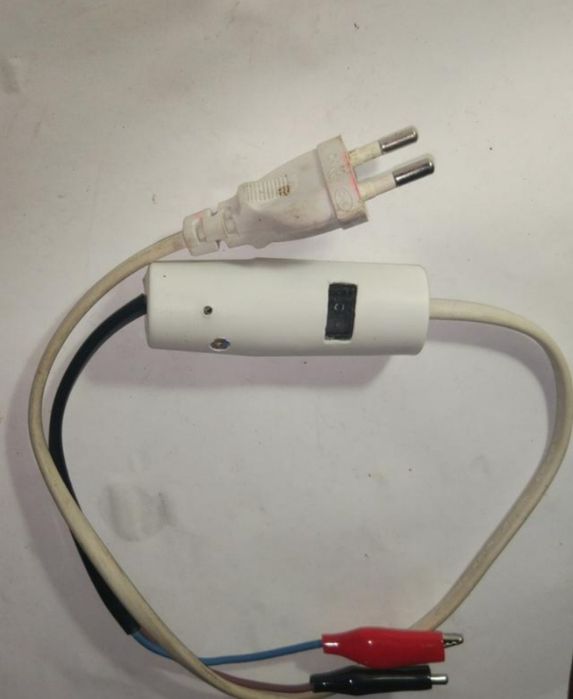

Будьте внимательны и осторожны при эксплуатации зарядного устройства.

Сила тока:

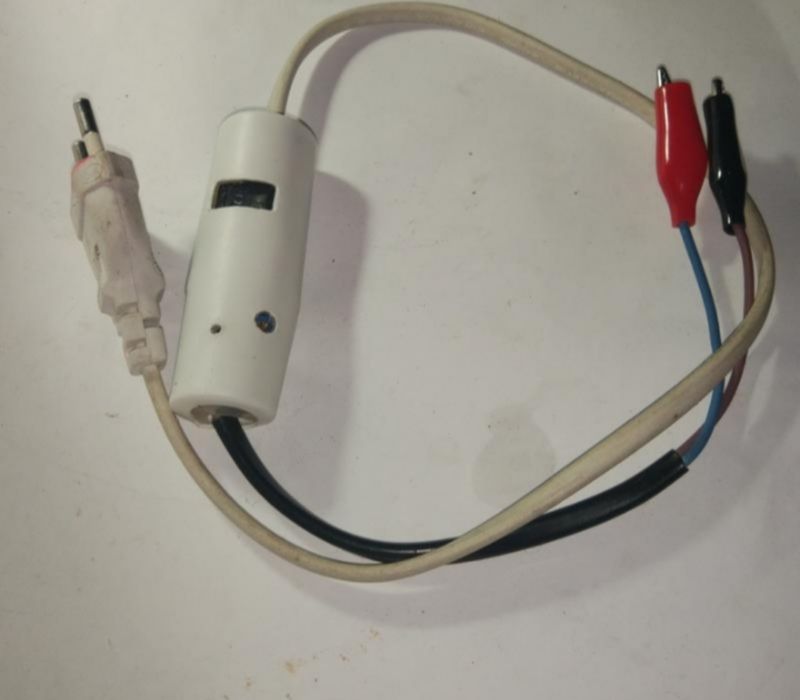

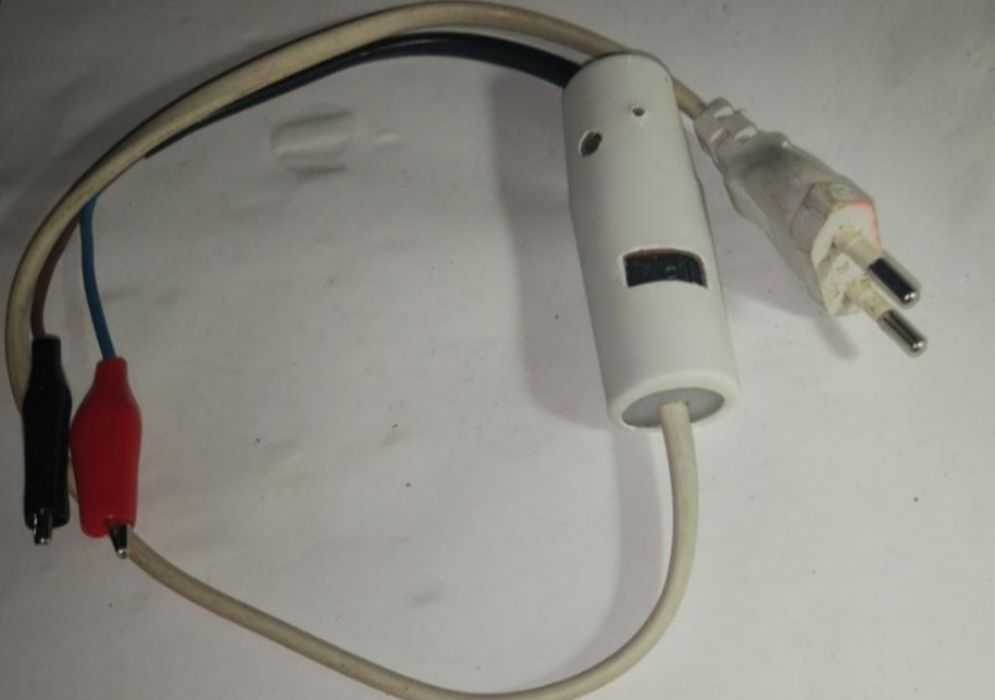

Переключатель имеет две позиции (один и два) что влияет на силу тока заряда.
А именно подключение в параллельном соединении керамических конденсаторов.
