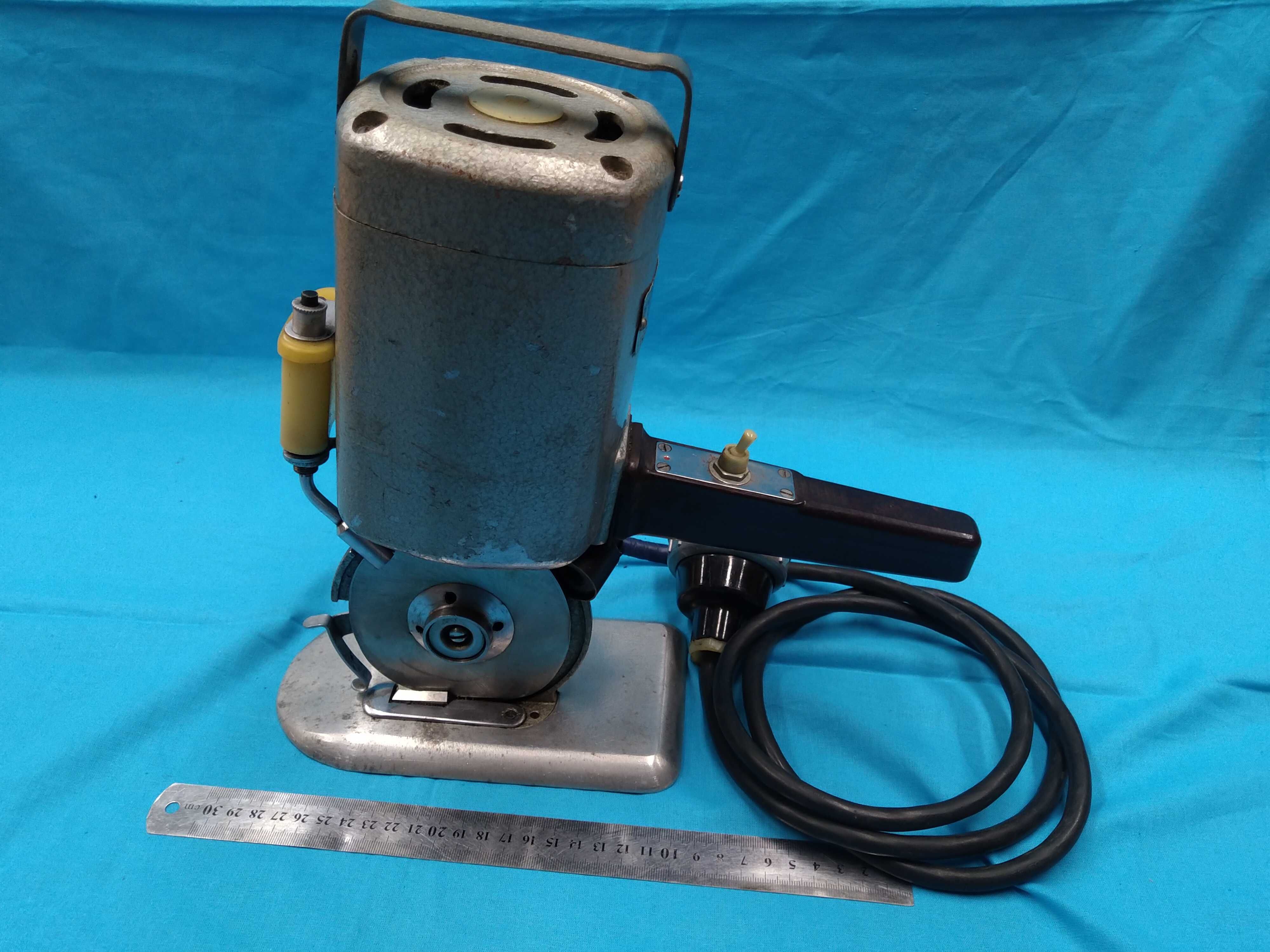

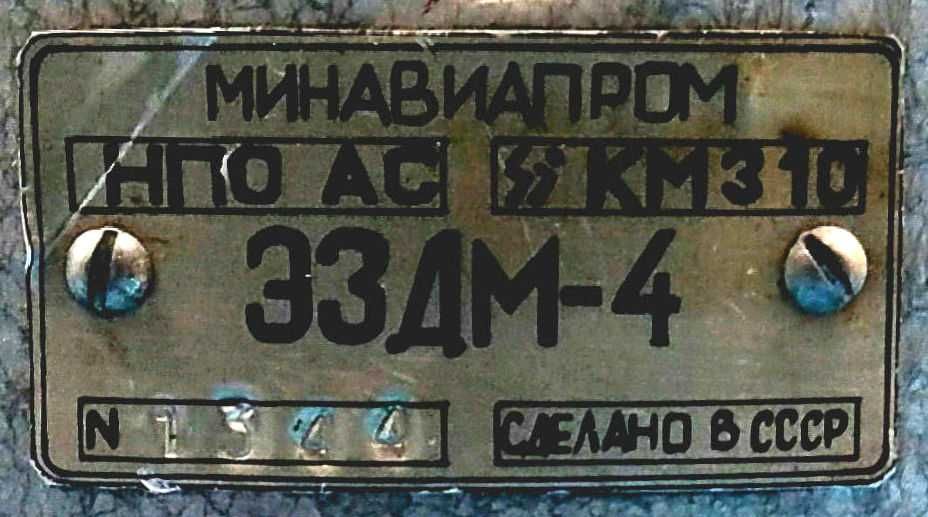

Передвижная электрическая закройная дисковая машина с дисковым ножом марки ЭЗДМ-4 (Самарский механический завод) предназначена для разрезания настилов высотой до 50 мм по прямым и закруглённым траекториям. Снабжена маслёнкой и заточным устройством.

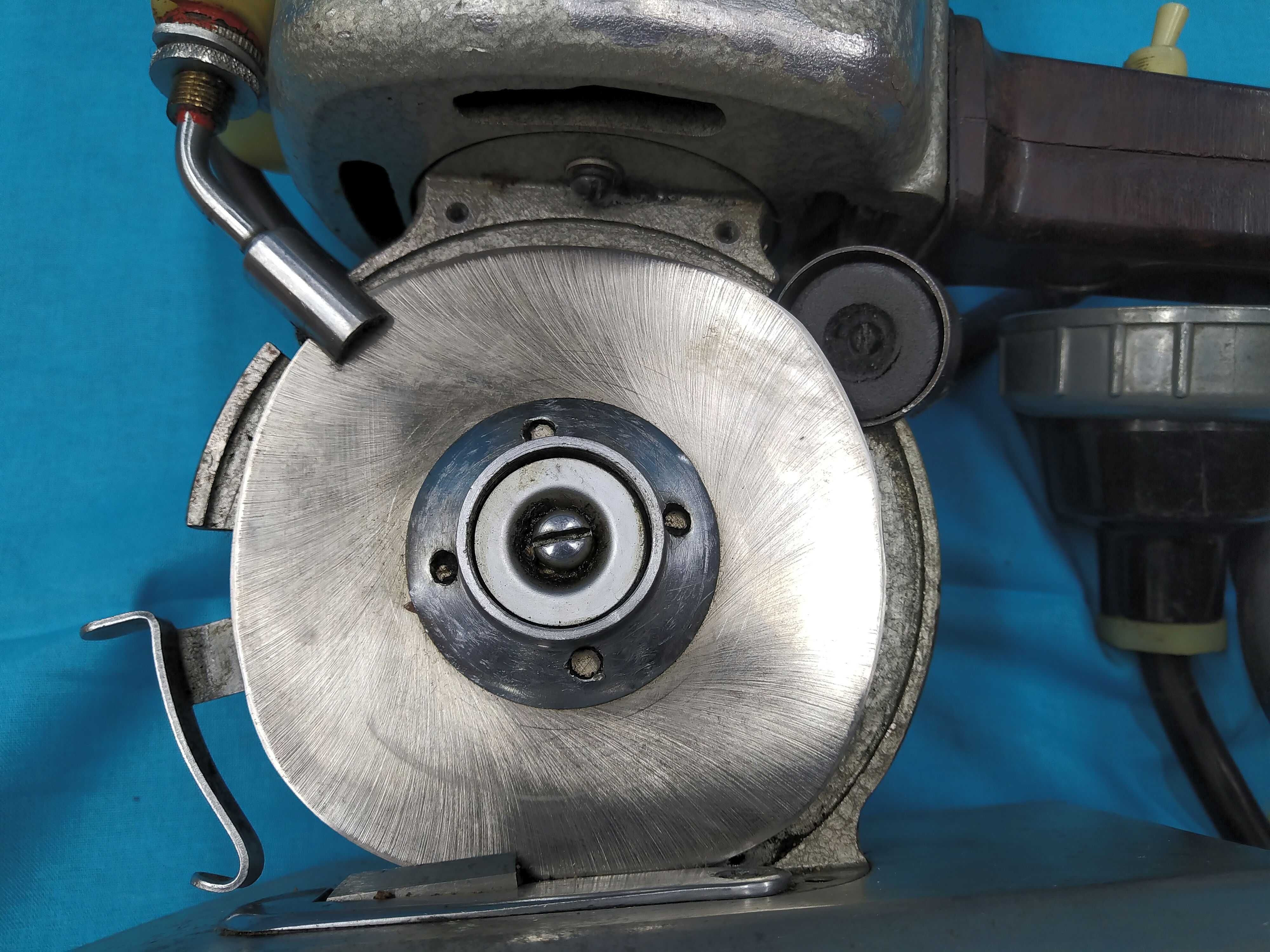

Рабочая часть машины - дисковый нож , диаметром 120 мм и толщиной 1,5 мм. работающий в паре с нижним призматическим "плавающим" ножом.

Диск получает вращение от электродвигателя мощностью 220 Вт (напряжением 220/380 В) через конические шестерни с передаточным отношением i= 1 : 1. Электродвигатель установлен сверху на стойке машины. Стойка имеет форму диска несколько большего диаметра, чем дисковый нож. Нижняя часть стойки винтами и контрольными шпильками закреплена на платформе.

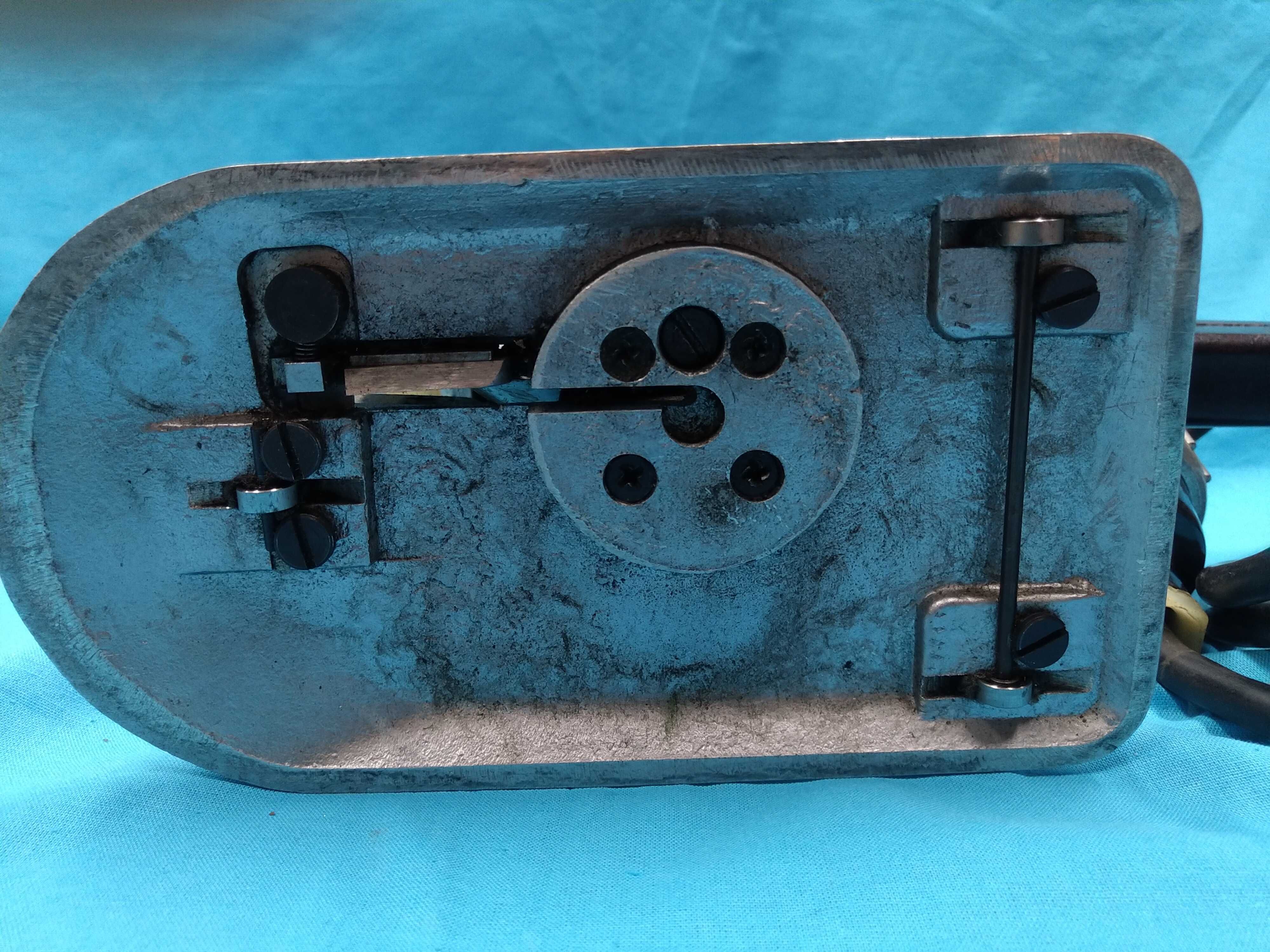

Платформа снизу имеет четыре ролика для легкости передвижения машины. Кроме дискового ножа, на платформе установлен неподвижный призматический нож, прижимающийся под действием пружины к режущей кромке дискового ножа. На нижнем конце вала электродвигателя устанавливается коническая шестерня. Ее зубья входят в зацепление зубчатого конического колеса, запрессованного на шариковый подшипник, установленный на пальце стойки. Коническая шестерня и колесо закрыты колпачком, прикрепленным к стойке. Для бесперебойной смазки конической шестерни и колеса в колпачок закладывается смазка, а для избежания её утечки, в стойке машины помещается фетровое кольцо.

Частота вращения вала электродвигателя 1400 об/мин. Окружная скорость дискового ножа диаметром 120 мм составляет 9м/с. Дисковый нож в процессе работы машины получает вращение в одном направлении, обеспечивая прижим настила к поверхности стола.

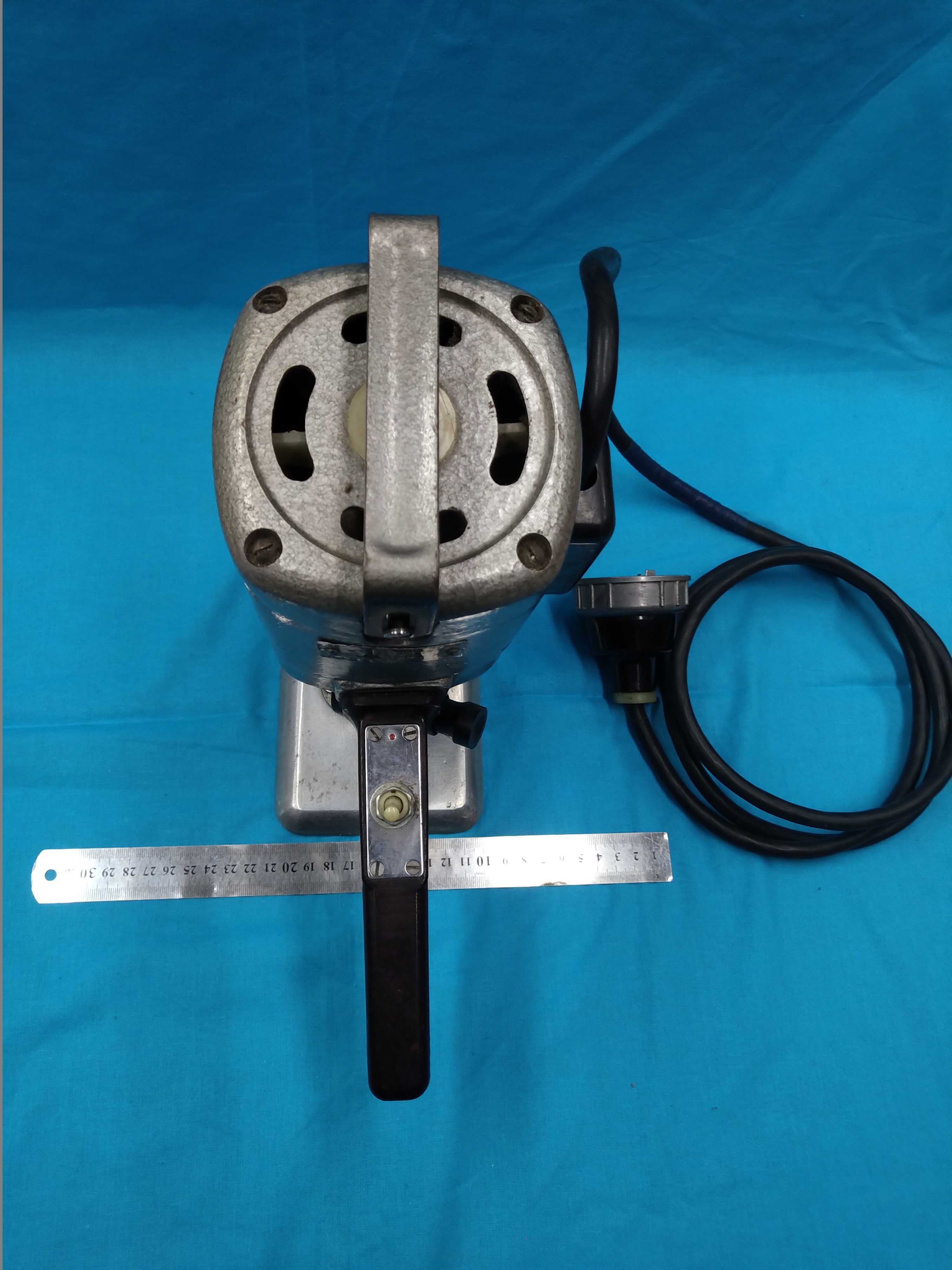

Для включения и останова электродвигателя в рукоятке вмонтирован выключатель. Рукоятка одновременно служит для перемещения машины по поверхности стола. Заточка режущей кромки дискового ножа .производится шлифовальной головкой, закреплённой на стойке машины.
.

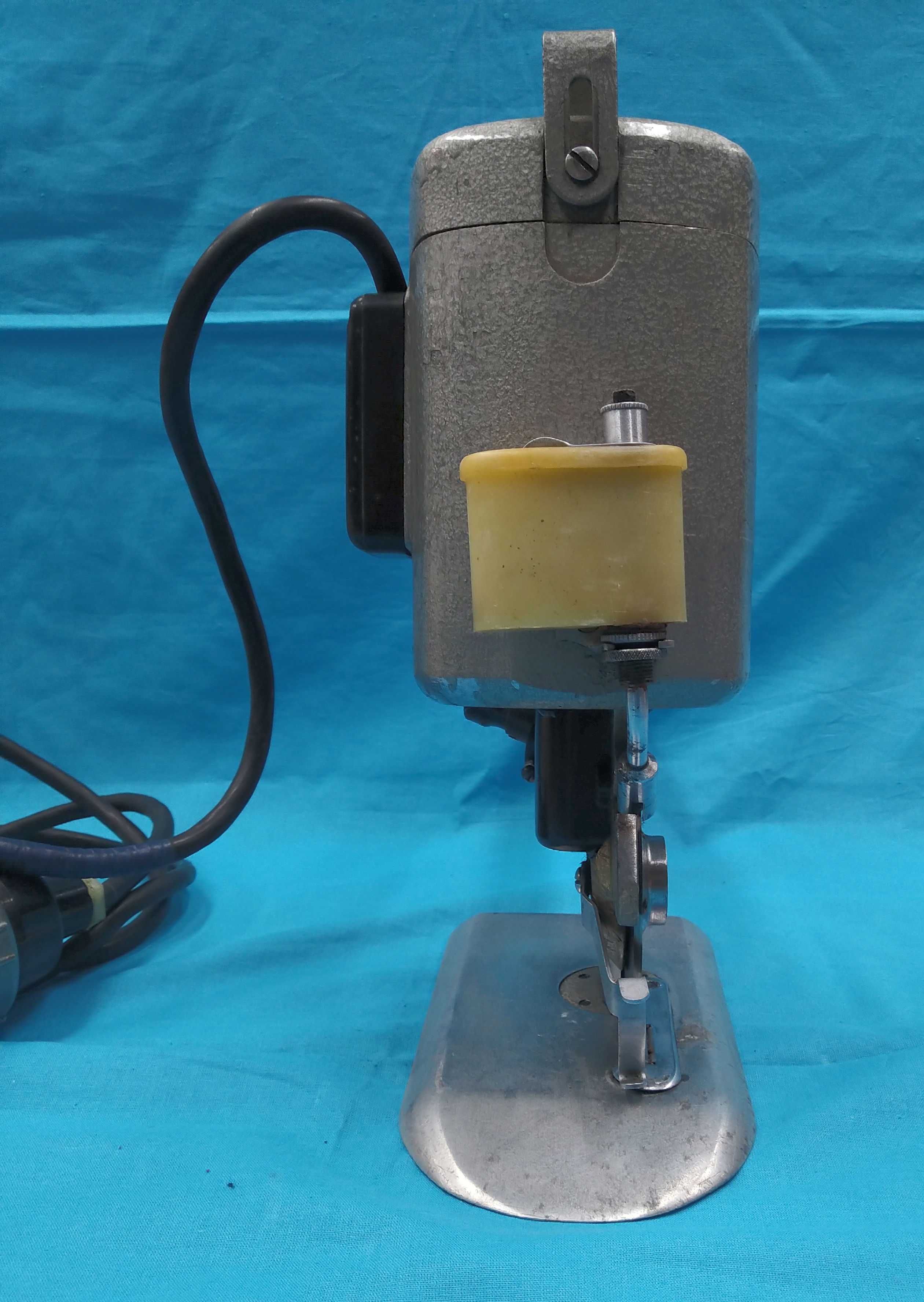

На фронтальной стороне корпуса двигателя, на кронштейне, закреплена маслёнка капельного типа с изогнутым масловодом для подачи смазки к режущим кромкам ножей.
Для предохранения рук от порезов установлен щиток, который в зависимости от толщины настила может перемещаться .вверх и вниз. Щиток закреплен на оси стойки машины.

Машина надёжна, удобна в работе и проста в обслуживании. Продажа в связи с ликвидацией.

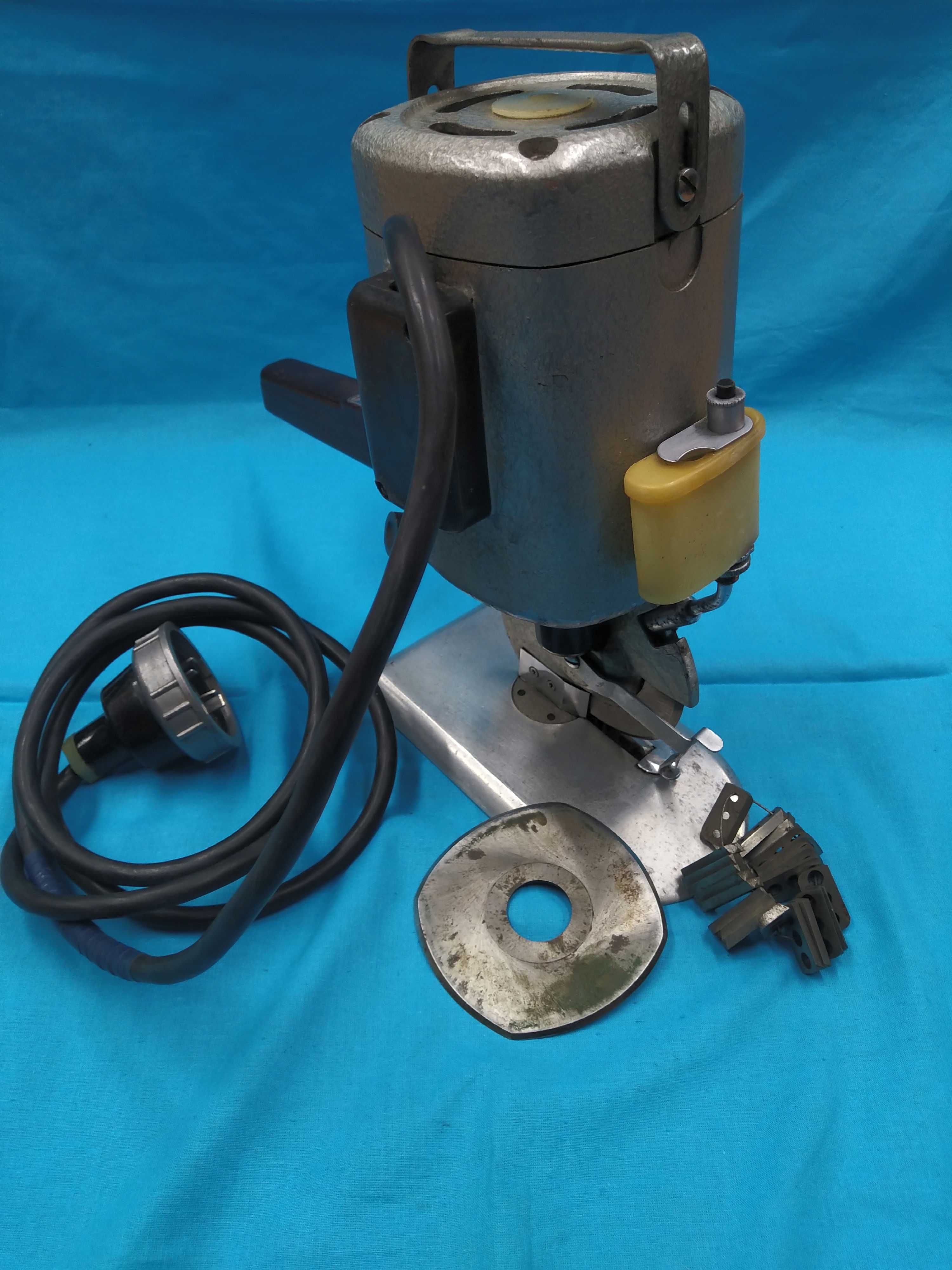

Комплект продажи: нож в сборе - 1шт.;

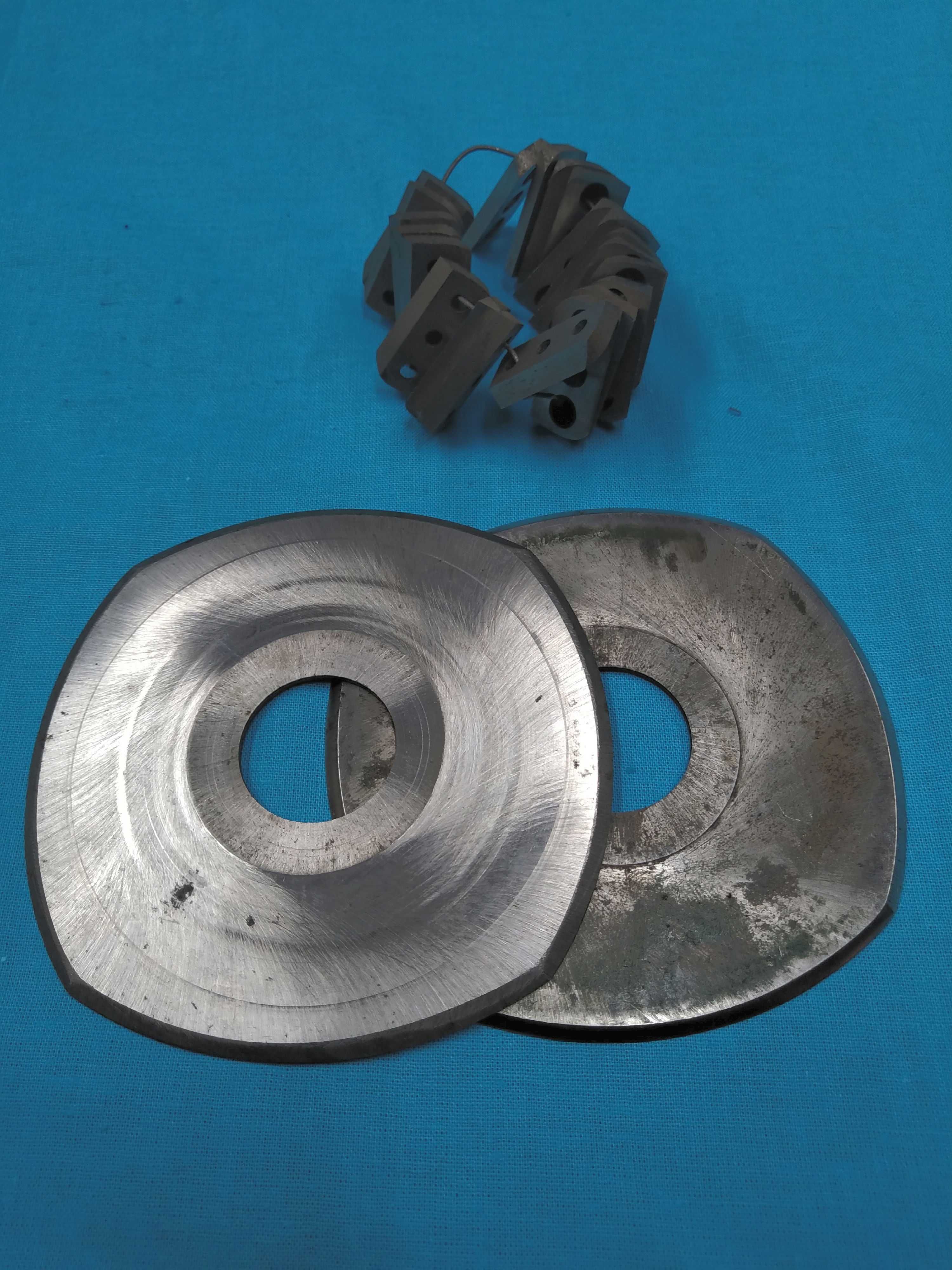

дисковый нож (запасной) - 1шт.;
плавющий призматический нож - 1шт;
Запасной дисковый нож - 400грн.;
Запасной плавющий призматический нож - 100грн;
