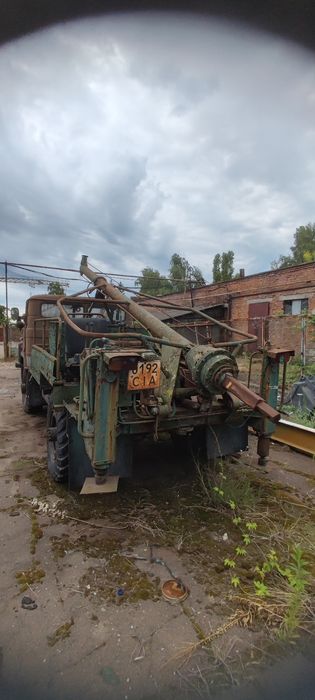

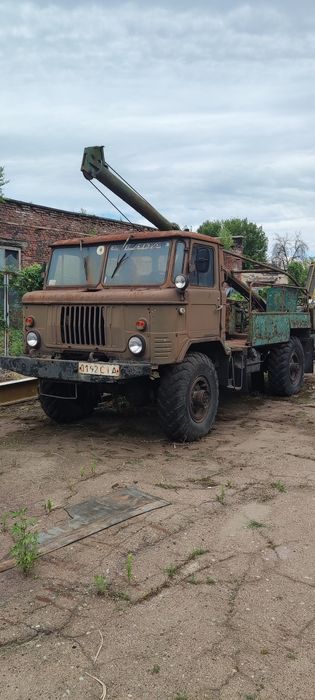

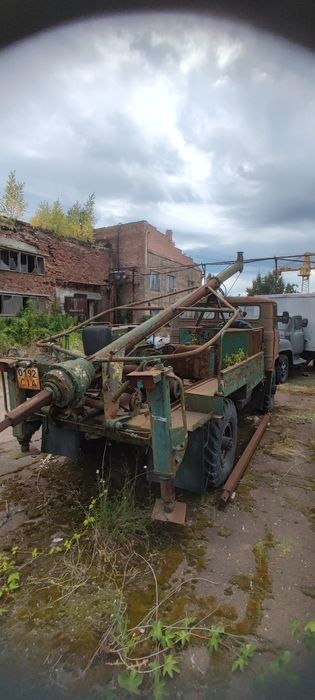

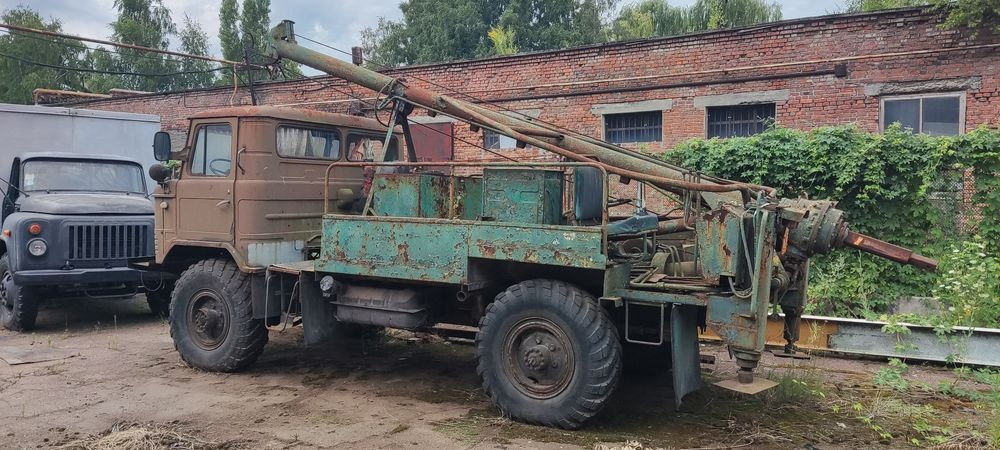

Машина без двигуна, все інше в робочому стані.

Бурильно-крановая машина БМ-302Б предназначена для буре­ния скважин в немерзлых и с сезонным промерзанием грунтах I—IV категорий, а также для установки в них опор при строительстве и ремонте телефонно-телеграфных линий и линий электропередач.

Машину можно использовать в промышленном и гражданском строительстве для бурения скважин под свайные фундаменты, столбы ограждений и дорожных знаков, при посадке деревьев и других работах.

Машина предназначена для эксплуатации в интервалах температур окружающего воздуха от минус 40 до плюс 40°С.



Число ударов динамического плотномера (ударника ДорНИИ) в зависимости от категории немерзлых грунтов:

I - 1—4;

II - 5—8;

III - 9—16;

IV - 17—35.



Характеристика категорий грунтов:

I - песок, супесок, суглинок легкий (влажный);

II - суглинок, гравий мелкий и средний, глина легкая влаж­ная,

III - глина средняя пли тяжелая, разрыхленная, суглинок плотный;

IV - глина тяжелая.

1. НАЗНАЧЕНИЕ МАШИНЫ
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Показатели

Значения

(номинальные)

Классификационные показатели

Максимальная глубина бурения, м

3

Диаметр бурения (диаметр бурильного инструмента), м

0,36; 0,50; 0,63

Грузоподъемность кранового оборудования, т

1,25

Базовая машина

Автомобиль ГАЗ-66-12*

Тип основного бурильного инструмента

Лопастной бур

Показатели назначения

Техническая производительность при бурении скважины диаметром 0,5 м на глубину 3 м в немезрлых грунтах III категории и установки в нее опоры, шт/ч

3,61

Максимальная высота подъема крюка, м

6,3

Угол бурения, град. (...°)

62-95

Максимальный крутящий момент на бурильном инструменте, Н·м

4900

Максимальная осевая нагрузка на бурильном ин­струменте при заглублеини, Н

18600

Максимальная осевая нагрузка на бурильном ин­струменте при выглублеини, Н

21560

Мощность привода бурильно-кранового оборудования, кВт

84,6

Частота вращения бурильного инструмента, с-1 (на IV передаче КПП при 36,67 с-1 двигателя)

1,95; 2,69; 3,39

Масса общая, кг, не более

5855

Габаритные размеры машины, мм, не более

в транспортном положении:

длина

ширина

высота



6600

2345

3450

в рабочем положении (с буром Ø 0,50):

длина

ширина

высота



6420

2345

6950

Показатели надежности

Ресурс до первого капитального ремонта, ч

6600

Удельная суммарная оперативная трудоемкость технических обслуживаний, чел. ч/ч наработки

0,147

Средняя оперативная трудоемкость ежесменного технического обслуживания, чел./ч

0,96

Наработка на отказ, ч

160

Коэффициент технического использования

0,85

Установленный ресурс, ч

3300

Установленная безотказная наработка, ч

120

Показатели транспортабельности

Транспортная скорость
50км/ч
