Програмований контролер XH-M608 використовується як плата управління заряду і розряду акумулятора. Крім цього, його можна застосовувати як вольтметр. Напруга живлення даного контролера 6-40 В. Цей контролер управлінь зарядом-розрядом акумулятора повністю автоматичний, автоматично вмикається і вимикається, є високоефективним і безпечним. На панелі керування є можливість налаштувати напругу заряду батареї під час запуску та вимкнення. Модуль контролю заряджання акумулятора може бути використаний для заряджання акумуляторів з широким діапазоном напруги.
Характеристики:
Живлення: DC 6-40 В;
Модель: XH-М608
Тип: модуль зарядки та розрядки акумулятора
Тип входу: релейний

Модель вбудованого реле: SRD-05VDC-SL-C;
Вбудований вольтметр: так;
Струм зарядки: до 10 А;
Точність відображення: 0,1 В
Точність управління: 0,1 В
Помилка напруги: +/-0,1 В

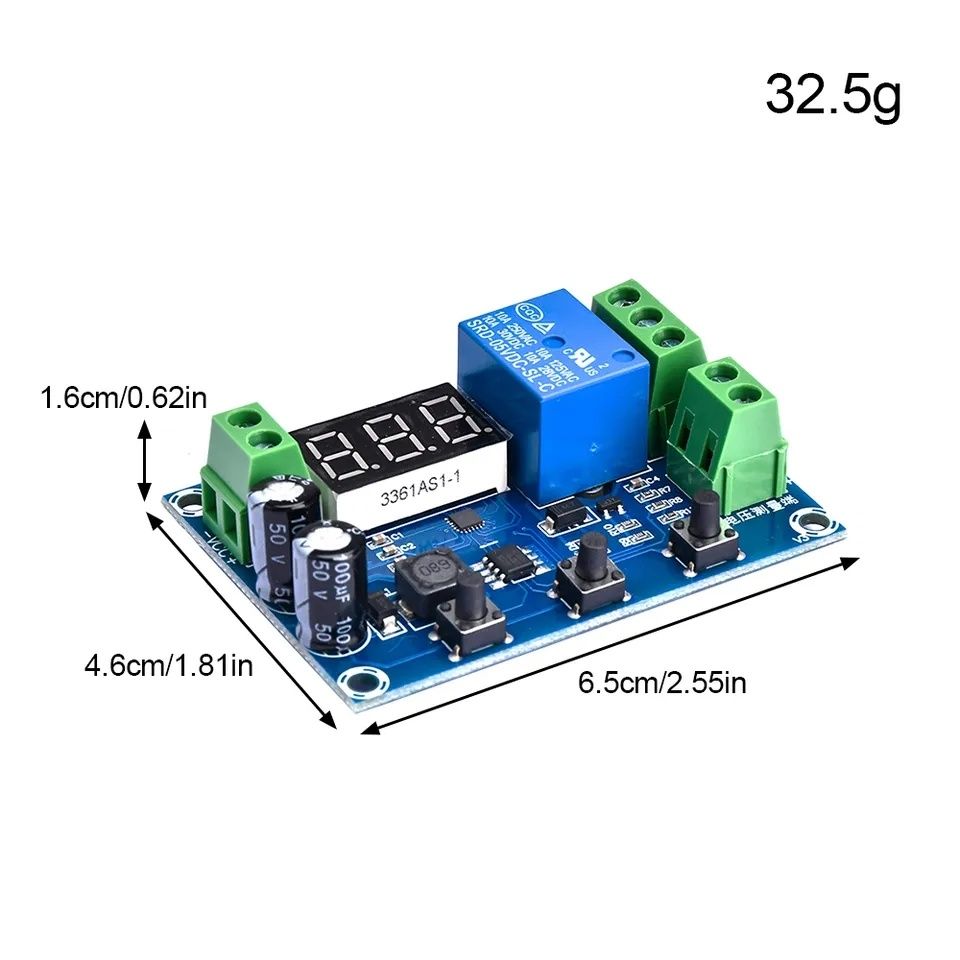

Розмір : 66*46*16 мм
Колір: синій
Колір дисплея: червоний
Налаштування:
Примітка: коли модуль увімкнено, звичайний інтерфейс дисплея відображає напругу в реальному часі.

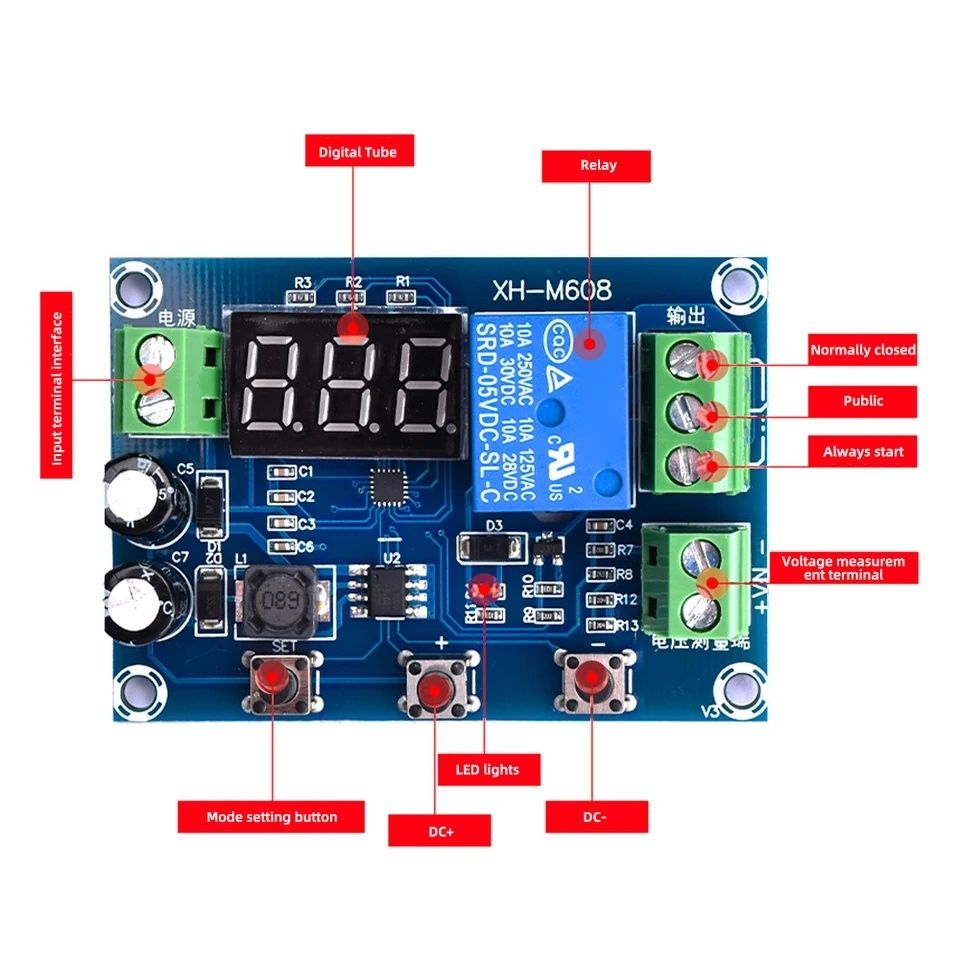

Кнопка set – вхід у режим налаштувань, кнопки +/- зміна параметрів

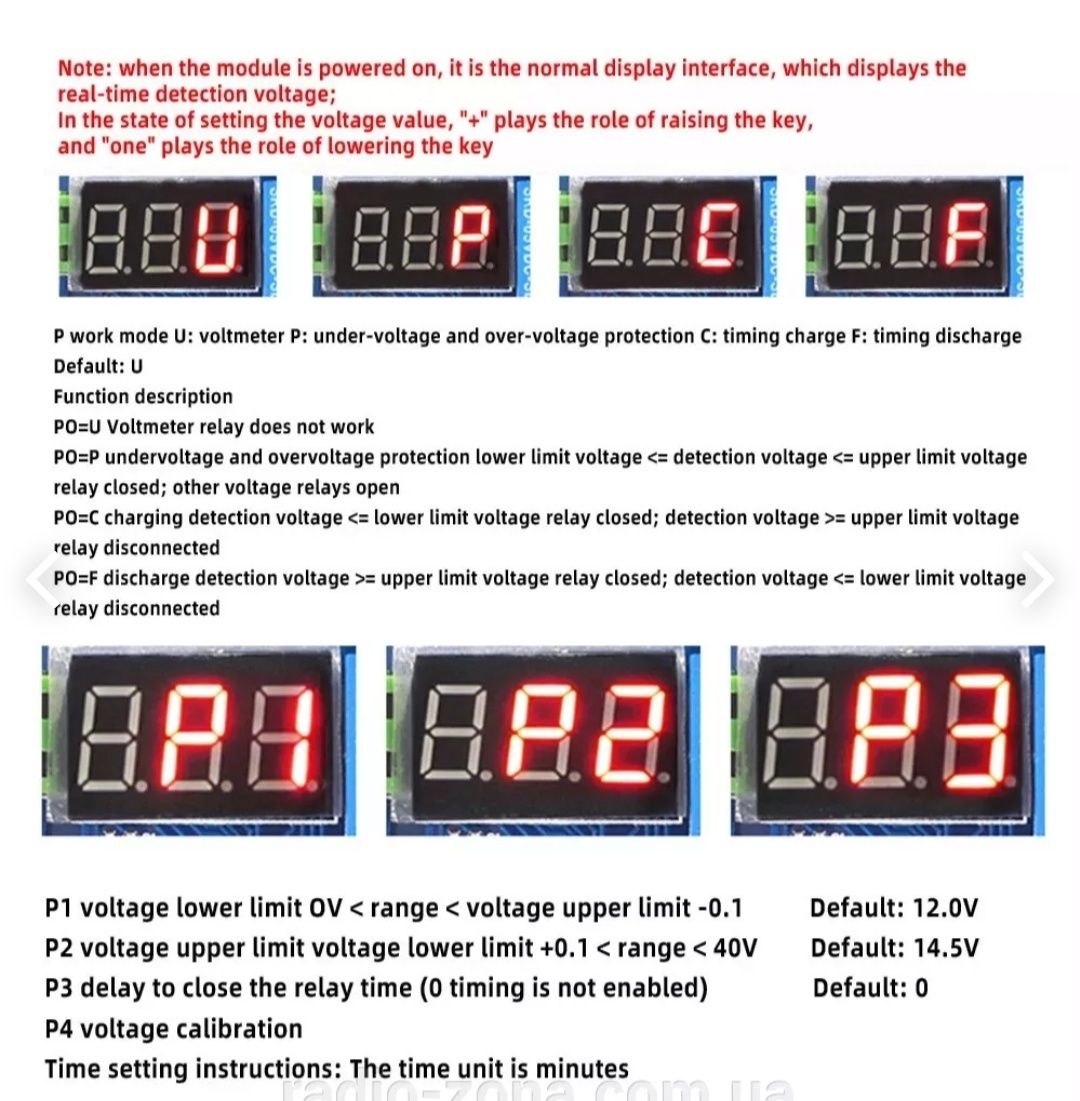

P0 - Режими роботи
U – вольтметр. Реле ніколи не спрацьовує.
P - захист. Реле замкнуте, коли напруга всередині встановленого діапазону
C – зарядка. Реле замикається за нижнім параметром і розмикається по верхньому
F – розрядка. Реле замикається за верхнім параметром і розмикається по нижньому
P1 - Нижня межа напруги
P2 - Верхня межа напруги
P3 - Таймер зарядки-розрядки у хвилинах (0 - вимкнено)
Р4 - калібрування вольтметра.

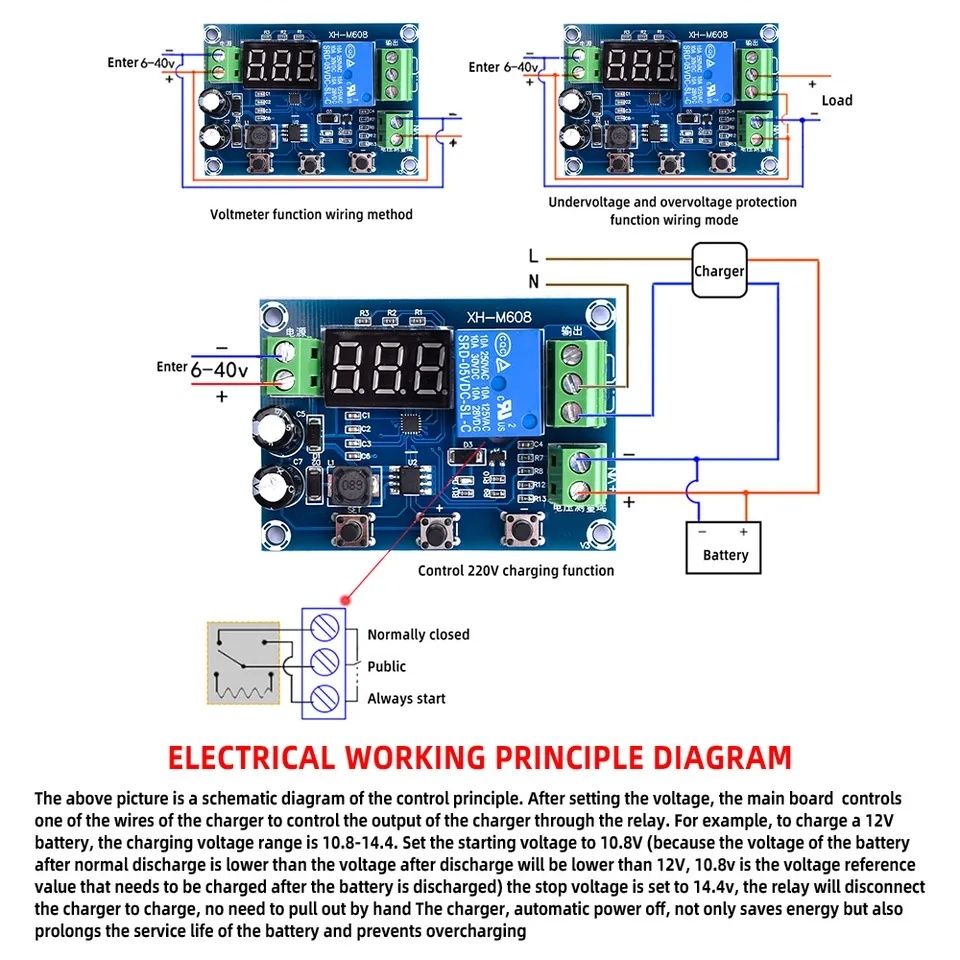

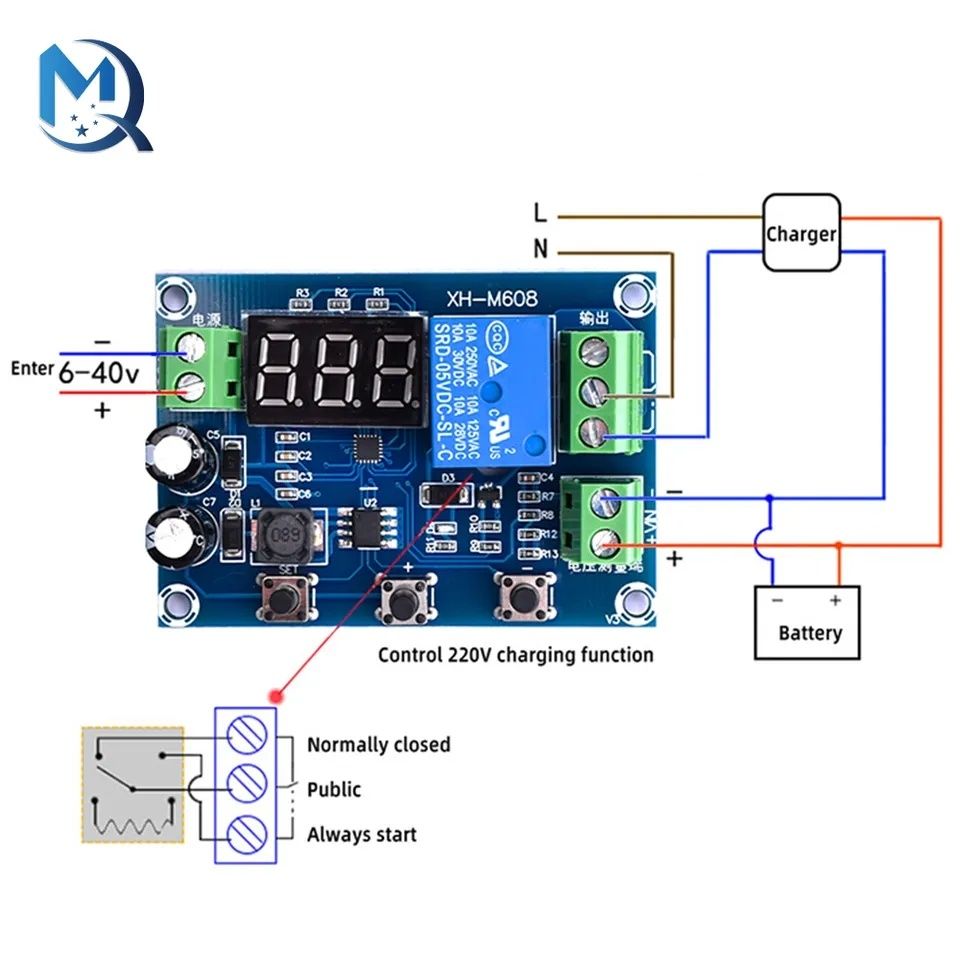

Після встановлення напруги головна плата управляє одним із проводів зарядного пристрою через реле, щоб контролювати вихід зарядного пристрою. Наприклад, щоб зарядити акумулятор 12В, діапазон зарядної напруги становить 10,8-14,4. При напрузі 10.8В почнеться заряджання, а при 14,4В реле автоматично вимкнеться.
