Комплектність:

Контролер заряду XH-M601-1 шт.

Характеристики:

Модель: XH-M601
Напруга нижнього порога (вмикання реле): 10,5V (регулюється);
Напруга верхнього порога (вимкнення реле): 14,8V (регулюється);
Заводські пристрої: MIN 12,4 В / MAX 14,8 В
Струм споживання в режимі вимкненого реле: не більш ніж 12 мА;
Максимальний струм комутації реле (не плутати із зарядним струмом) — до 10 А;
Похибка встановлення: ±0.1 В
Регулювання потенціометрами: RP2, RP1

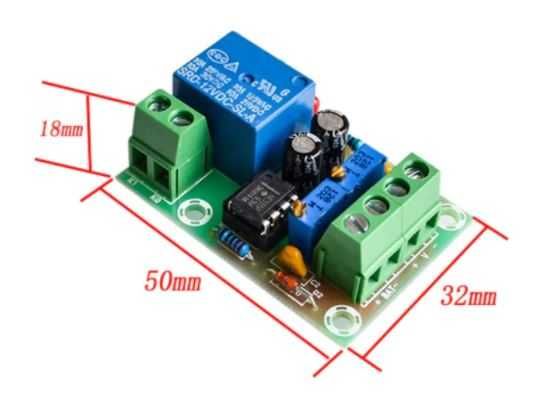

Розміри: 50 мм x 32 мм x 18 мм (Д x Ш х В) Для налаштування модуля знадобиться регульоване джерело живлення.Викручуємо проти годинникової стрілки в крайнє положення (до клацання) резистор RP1.
Викручуємо за годинниковою стрілкою в крайнє положення (до клацання) резистор RP2.
Подаємо на роз'єми Bat + мінімальна напруга, за якої модуль має увімкнути реле. Світлодіод на модулі горіти не має.
Крутимо резистор RP1 за годинниковою стрілкою, до моменту вмикання світлодіода на модулі. У такий спосіб настроюється нижній поріг увімкнення.
Подаємо на роз'єми Bat+- максимальну напругу, за якого модуль має вимкнути реле. Світлодіод на модулі має горіти.
Викручуємо резистор RP2 проти годинникової стрілки, до моменту вимкнення світлодіода на модулі. У такий спосіб настроюється верхній поріг вимкнення.

Опис:

Модуль увімкнення та вимкнення зарядного пристрою щодо досягнення заданих рівнів напруги для контролю заряду автомобільного 12вольтного акумулятора.Контролер призначений для автоматичного увімкнення/вимикання автомобільного зарядного пристрою, у разі досягнення напруги на акумуляторній батареї заданих (налаштовуваних) значень верхнього та нижнього рівнів.Якщо напруга акумулятора буде рівною або нижче значення напруги нижнього порога — контролер увімкне зарядний пристрій. У разі досягнення на батареї напруги верхнього порога, контролер вимкне зарядний пристрій, оберігаючи акумулятор від перезаряджання. Напруга нижнього порога встановлюється резистором VR2, а верхнього — VR1. Обертання за годинниковою стрілкою збільшує напругу, проти годинникової — зменшує.
