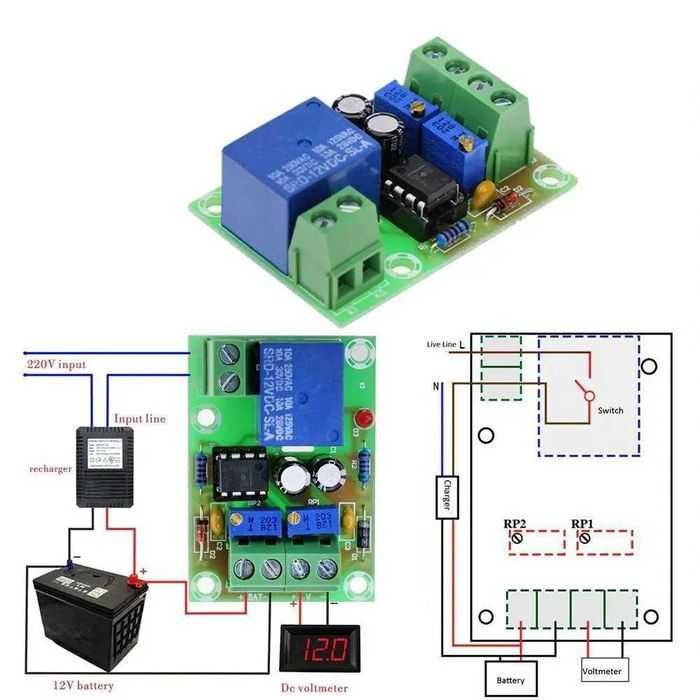

Контроллер заряда 12V аккумуляторной батареи XH-M601
Контроллер предназначен для автоматического включения/выключения зарядного устройства, при достижении напряжения на аккумуляторной батарее заданных (настраиваемых) значений верхнего и нижнего уровней.

Момент включения/выключения модуля можно определить по индикаторному светодиоду и характерному щелчку реле. Есть возможность подключения вольтметра.

Если напряжение аккумулятора будет равно или ниже установленного значения напряжения нижнего порога – контроллер включит зарядное устройство. При достижении на батарее напряжения верхнего порога, контроллер выключит зарядное устройство, предохраняя аккумулятор от перезаряда.

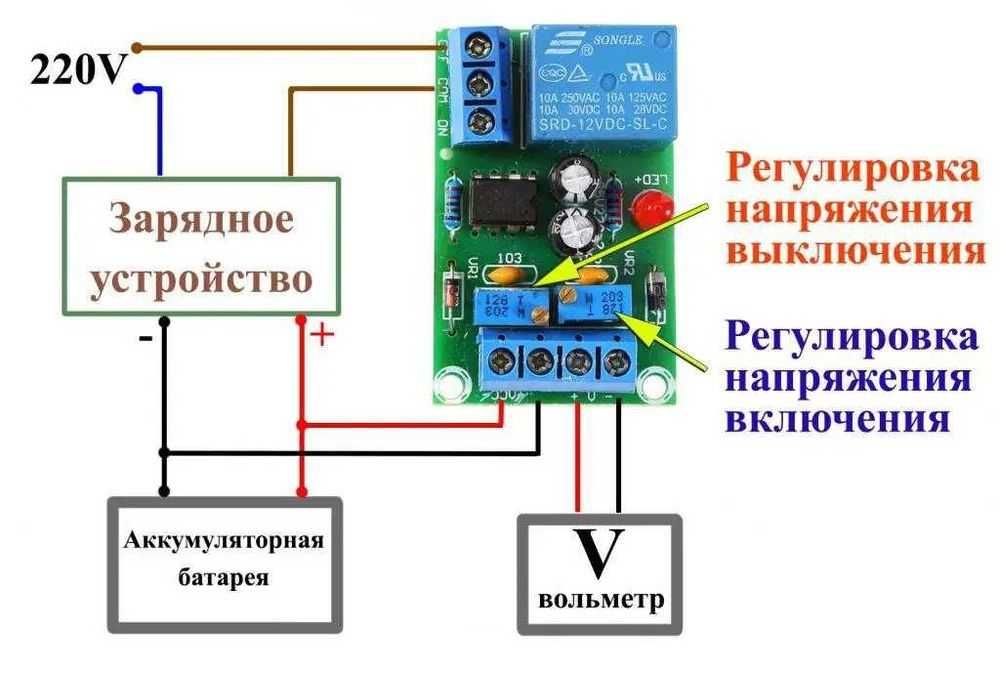

Напряжение нижнего порога устанавливается резистором VR2, а верхнего – VR1. Вращение по часовой стрелке увеличивает напряжение, против часовой – уменьшает.

Настройка контроллера заряда XH-M601
Для настройки модуля понадобится регулируемый источник питания.

Выкручиваем против часовой стрелки в крайнее положение (до щелчка) резистор RP1.
Выкручиваем по часовой стрелке в крайнее положение (до щелчка) резистор RP2.
Подаем на разъемы Bat +- минимальное напряжение, при котором модуль должен включить реле. Светодиод на модуле гореть не должен.
Крутим резистор RP1 по часовой стрелки, до момента включения светодиода на модуле. Таким образом настраивается нижний порог включения.
Подаем на разъемы Bat+- максимальное напряжение, при котором модуль должен отключить реле. Светодиод на модуле должен гореть.
Выкручиваем резистор RP2 против часовой стрелки, до момента выключения светодиода на модуле. Таким образом настраивается верхний порог выключения.
Технические характеристики XH-M601:
Модель: XH-M601
Напряжение нижнего порога (включения реле): 10,5V (регулируется);
Напряжение верхнего порога (выключения реле): 14,8V (регулируется);
Нижний порог (заводские установки): 12,4 В
Верхний порог (заводские установки): 14,8 В
Ток потребления в режиме отключенного реле: не более 12мА;
Максимальный ток коммутации реле (не путать с зарядным током) – до 10А;
Погрешность установки: ±0. 1 В
Регулировка потенциометрами: RP2, RP1
Размеры: 50 мм x 32 мм x 18 мм (Д x Ш х В)
