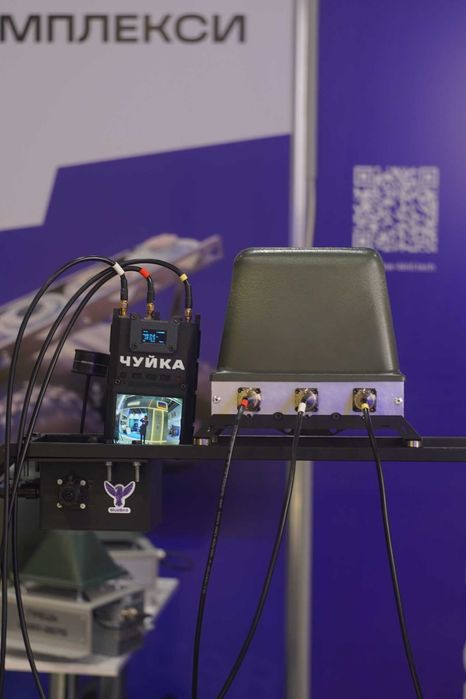

Виносна антена для дрон детектора “Чуйка” від BlueBird – це модульна, всепогодна, високопродуктивна платформа, характеристики якої оптимізовані для забезпечення максимальної ефективності та стабільності комплексу радіоелектронної розвідки (РЕР) “ЧУЙКА”.

Завдяки універсальності конструкції та стандартизації інтерфейсів, платформа повністю сумісна з будь-якою іншою радіоелектронною системою, що працює у відповідних діапазонах.

МВА Universal забезпечує винесення антенно-фідерного обладнання з місця розташування оператора, що критично підвищує якість прийому, ефективно нівелює локальні перешкоди та розширює зону покриття.

Технічні особливості та адаптивність
Модульність фідерних ліній

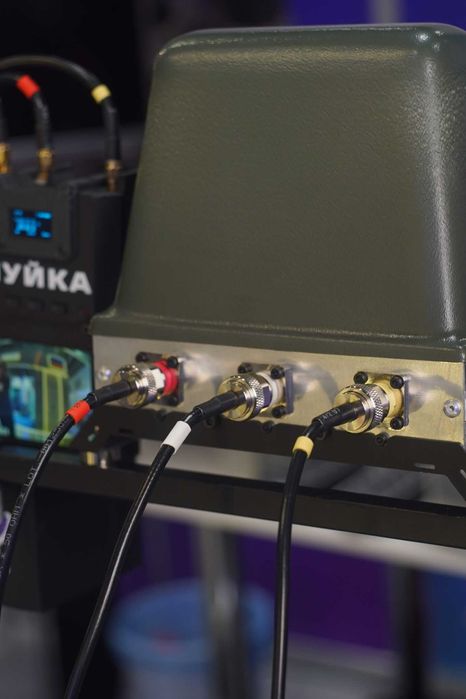

Ключова перевага версії Universal – використання промислових роз’ємів N-type female на корпусі. Це дозволяє оператору обирати та швидко змінювати довжину і тип коаксіального кабелю, щоб мінімізувати втрати сигналу на необхідній дистанції.

Надійна конструкція та захист
Корпус платформи є ударостійким та має високий ступінь захисту від зовнішніх впливів.

Він забезпечує надійний захист трьох інтегрованих антен від атмосферних опадів, пилу та вібрацій під час швидкого розгортання та тривалої експлуатації.

Триканальна інтеграція
МВА Universal містить три незалежні антенні канали, ідентичні тим, що використовуються у базовому пристрої РЕР “ЧУЙКА”, гарантуючи передбачувані характеристики прийому в діапазонах:

Канал 1: 900−1800 МГц

Канал 2: 2870−4080 МГц

Канал 3: 4860−6060 МГц

Універсальне кріплення та розгортання

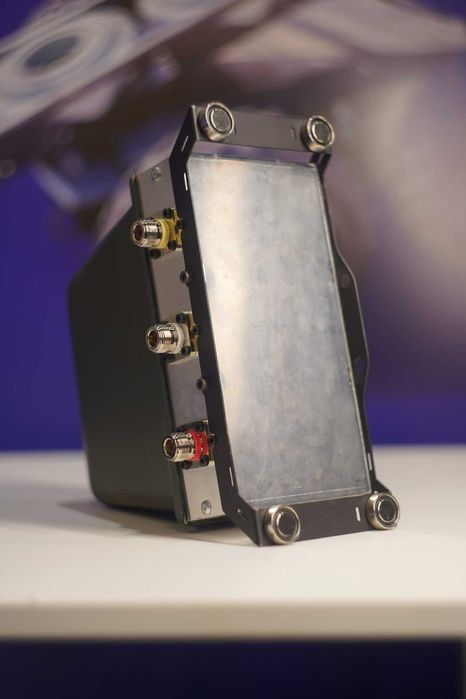

Оснащена чотирма потужними магнітами для миттєвої фіксації на металевих поверхнях.

Для стаціонарного кріплення передбачені два монтажні отвори (56 мм між центрами) для надійного фіксування до щогли/труби за допомогою П-хомута (постачається в комплекті).

Додаткові технологічні отвори дозволяють використовувати стяжки або інші засоби для кріплення на нетипових поверхнях (дерево, конструкції).

Глобальна сумісність
Завдяки стандартизованим діапазонам та комплектації кабелем зі SMA-male роз’ємами, МВА Universal може бути легко інтегрований з будь-яким радіоелектронним обладнанням із SMA-female входами, що працює у зазначених частотних діапазонах.

Технічні характеристики:
Характеристики МВА Universal
Характеристика Специфікація
Найменування моделі МВА Universal
Кількість каналів 3
Робочі діапазони 900-1800 МГц
2870-4080 МГц
4860-6060 МГц
Антени Інтегровані
Роз’єми МВА (зовнішні) 3 × N-type female
Кріплення 4 × магніти,
отвір під П-хомут (56 мм)
Габаритні розміри ш. 120 × в. 220 × д. 240 мм
Маса (без кабелю) 650 г
Специфікація кабельної збірки 3 метри (комплект)
Характеристика Специфікація
Тип кабелю SLL-240-SF*
Довжина кабелю 3 м
Роз’єм до МВА N-type male
Роз’єм до РЕР SMA male
Втрати сигналу (згасання) на 3 м
– 1.2 ГГц ≈0.95 дБ
– 3.3 ГГц ≈1.7 дБ
– 5.8 ГГц ≈2.25 дБ
