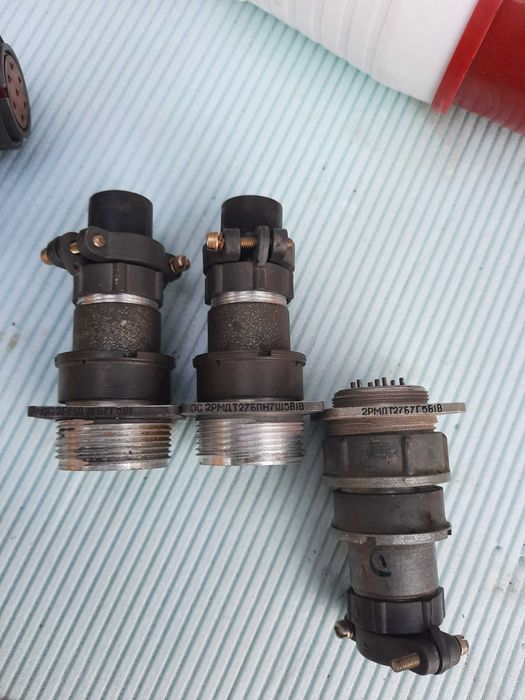

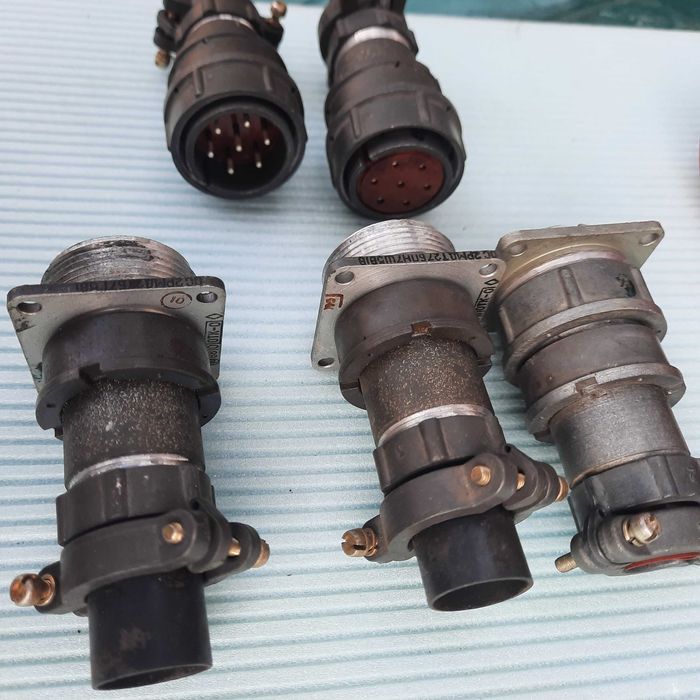

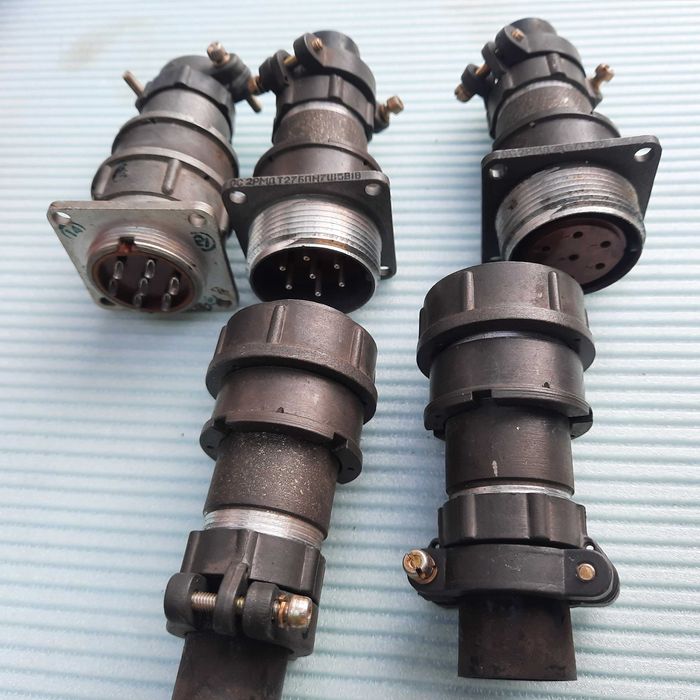

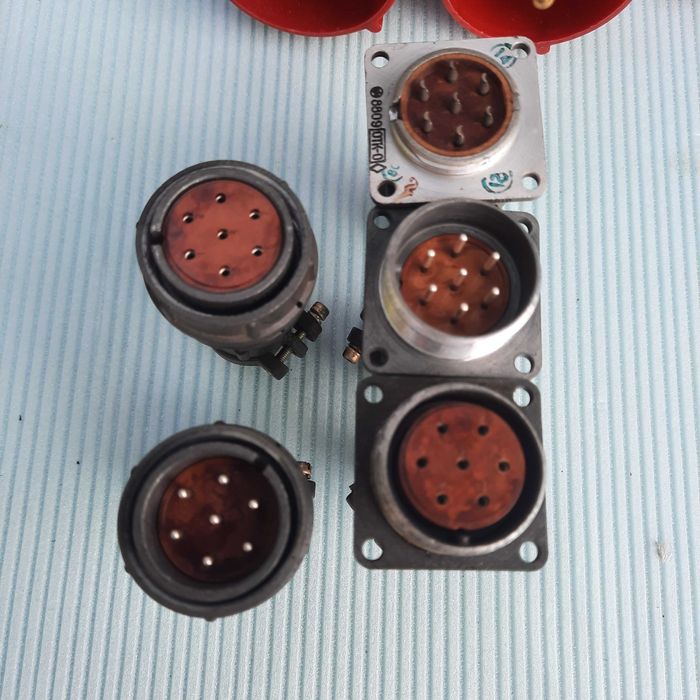

Вилка блочная 2РМДТ27БПН7Ш5В1В
2РМДТ27БПН7Ш5В1В вилка блочная с прямым патрубком для неэкранированного кабеля предназначена для работы в электрических цепях постоянного, переменного тока с частотой до 3 МГц, для внутреннего объемного монтажа.

Условное обозначение:

Вилка 2РМДТ27БПН7Ш5В1В, где:

2РМДТ - тип соединителя.

27 - условный размер.

Б - блочный тип корпуса.

П - прямой тип патрубка.

Н - гайка патрубка для неэкранированного кабеля.

7 - количество контактов.

Ш - вилка.

5 - обозначение сочетания контактов: все контакты диаметром 1,5 мм.

В - серебреное покрытие контактов.

1 - теплостойкость +100° С.

В - климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1).

Технические характеристики 2РМДТ27БПН7Ш5В1В:

Токовая нагрузка:
- на одиночный контакт - 12 А;

- максимальная суммарная на соединитель - 70 А.

Максимальное рабочее напряжение - 700 В.
Максимальное испытательное напряжение:
- в нормальных климатических условиях - 2300 В;

- при давлении 399,96 Па (3 мм рт. ст.) - 450 В.

Сопротивление контактов - не более 2,5 мОм.
Емкость между контактами - не более 6 пФ.
Сопротивление изоляции разъёма 2РМДТ27БПН7Ш5В1В - не менее 5000 МОм.
Электрическая прочность изоляции при максимальном рабочем напряжении 700 В - 2300 В.
Усилие расчленения соединителей - не более 65,6 Н (7 кгс).
Усилие расчленения гнезд с контрольным калибром - от 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс).
Минимальная наработка - 1000 ч.
Число сочленений-расчленений - 500.
Гамма-процентный срок сохраняемости, при γ=99,5% - 15 лет.
Сочленение вилки 2РМДТ27БПН7Ш5В1В - резьбовое.
Поляризация корпусов - одношпоночная.
Длина патрубка - 62,5 мм.
Масса патрубка - не более 30,5 г.
