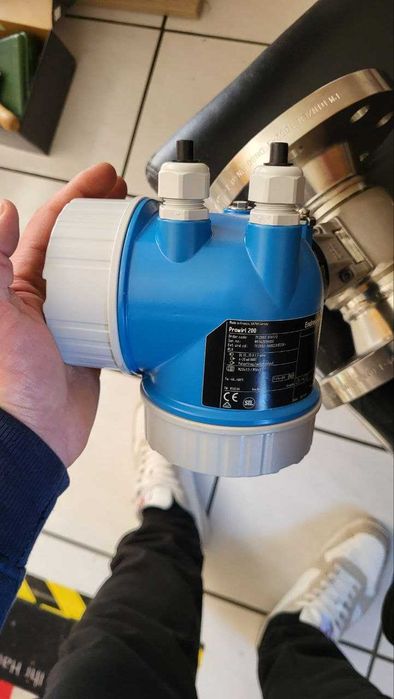

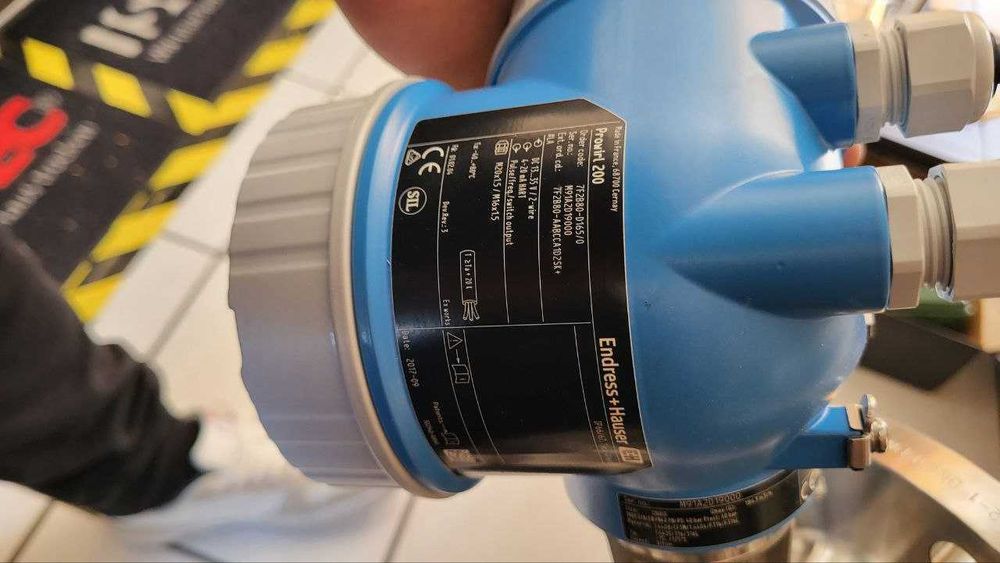

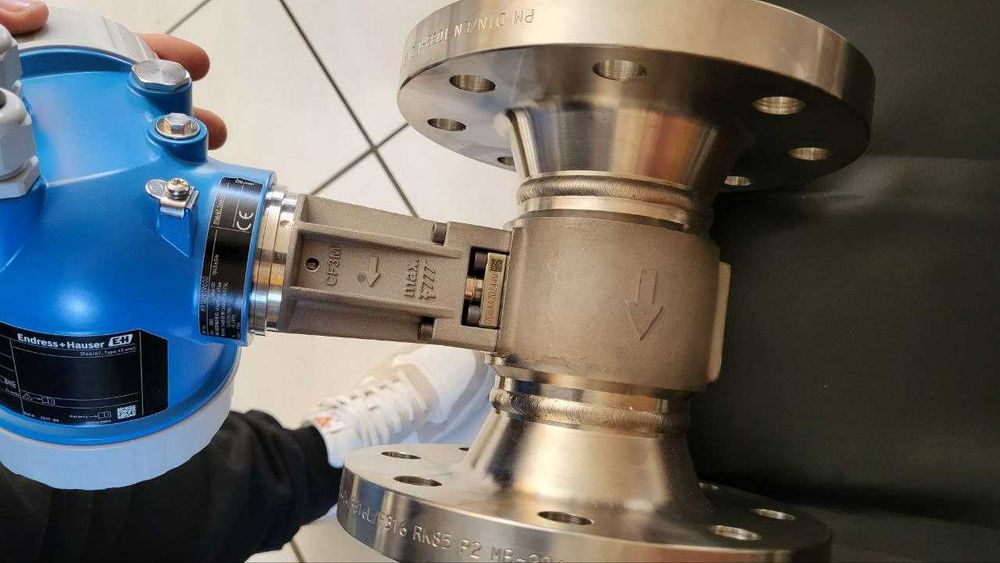

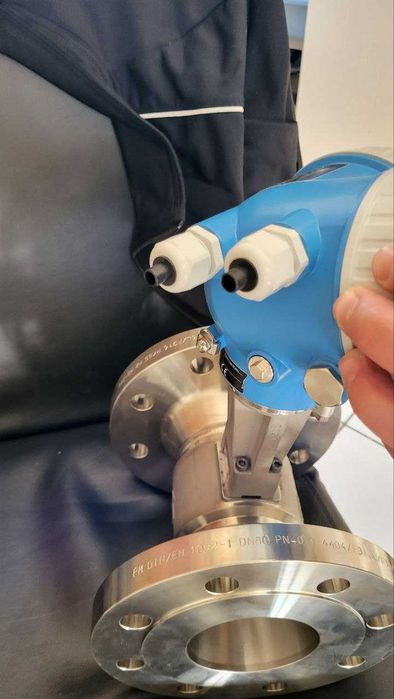

Вихровий витратомір Endress+Hauser PROWIRL F 73FRM (новий)
Вихревой расходомер со встроенным датчиком температуры
и вычислителем расхода.
Краткие характеристики
Макс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (опция): ±0.65 %
Объемный расход (опция): ±0.65 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85%

Диапазон измерения
Жидкость: 0,076...2100 м³/ч (0,045...1300 фунт³/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,39...28 000 м³/ч (0,23...17000 фунт³/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)

Диапазон температур продукта
Стандартное исполнение: –40 ... +260 °C (–40 ... +500 °F)
Исполнение для высоких/низких температур (опция): –200 ... +400 °C (–328 ... +752 °F)

Макс. рабочее давление
PN 100, класс 600, 20K

Смачиваемые материалы

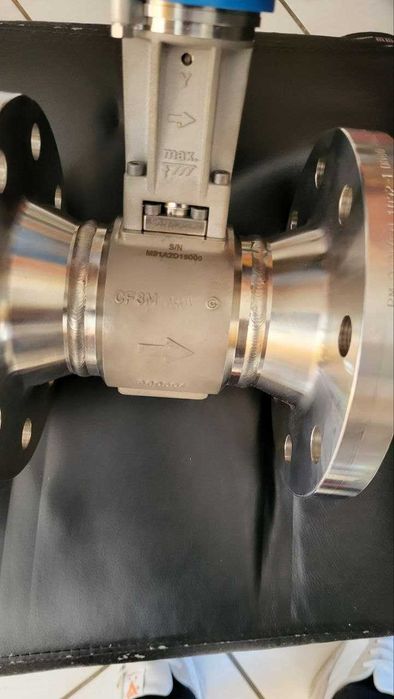

Измерительная трубка: 1.4408 (C3FM); CX2MW аналогично сплаву Alloy C22, 2.4602
Датчик DSC: 1.4404 (316/316L); UNS N06022 аналогично сплаву C22, 2.4602

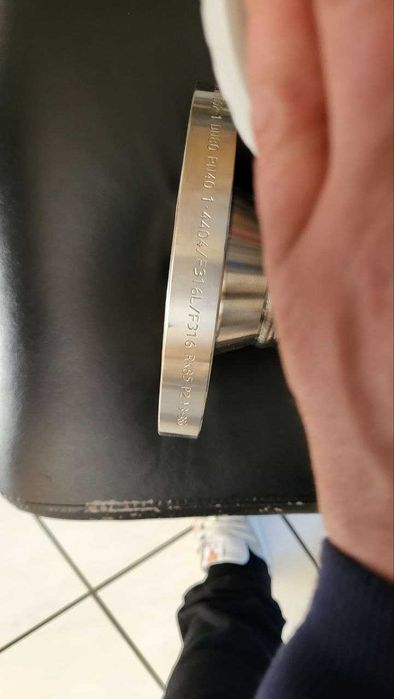

Присоединение к процессу: 1.4404/F316/F316L); 2.4602

Посмотреть все характеристики
Область применения
Prowirl F is the multivariable flowmeter with inline wet steam measurement. Its calibration option PremiumCal guarantees excellent measuring accuracy and highest plant availability at low flow rates of gas, steam and liquids. With genuine loop-powered technology, Prowirl F 200 enables cost-effective and seamless integration into existing infrastructures. It offers highest operational safety in hazardous areas. Heartbeat Technology enables process safety at all times.

Preferred measuring principle for wet/saturated/superheated steam, gases & liquids (also cryogenic)

Suitable for a wide range of applications; optimized for steam applications

Device properties

Wet steam capabilities for DN 25 to 300 (1 to 12")

Flexible positioning of pressure cell

Industrial siphon design for pressure measurement

Display module with data transfer function

Robust dual-compartment housing

Plant safety: worldwide approvals (SIL, Haz. area)

Преимущества
Easy energy management – integrated temperature and pressure measurement for steam and gases

Reliable, secure measurement technology – compliance with international Vortex standard ISO 12764

Same accuracy down to Re 10 000 – most linear Vortex meter body

Long-term stability – robust drift-free capacitive sensor

Convenient device wiring – separate connection compartment, various Ethernet options

Safe operation – no need to open the device

Integrated verification – Heartbeat Technology

Видео
Вычисление массового расхода воды по IAPWS-
IF97/ASME, других жидкостей - через линейные уравнения.
Витрата з функцією виявлення вологи в парі в компактному та роздільному виготовленні.
Вимірювальний сенсор Prowirl F — найкращий вибір для важких робочих умов. Надійний і запатентований ємнісний датчик забезпечує високу точність вимірювання навіть у найскладніших робочих умовах. Prowirl F 200 пропонує унікальну, відповідну галузевим вимогам дводротову технологію для простої інтеграції в наявні системи, а також гарантує високу безпеку під час експлуатації завдяки іскробезпечному здійсненню та простій процедурі встановлення.

Переваги
Вбудований датчик температури для вимірювань маси/енергії, витрати пари, газу та рідин (опція)

Висока безпека — виконання Dualsens забезпечує SIL 3 за однорідного резервування

Доведена надійність, стійкість до зовнішніх вібрацій, перепадів температур і гідроударів

Не потребує додаткового обслуговування

Зручне під'єднання пристрою — окрема камера з клемами для під'єднання

Безпечна робота — немає потреби відмикання пристрою завдяки сенсорному дисплею й фоновій підсвітці

Вбудована імітаційна поверця — технологія Heartbeat Technology

Сфера застосування
Оптимальний принцип вимірювання для вологого/насиченого/перегрітої пари, газів і рідин (зокрема в кріогенних зонах застосування)

Характеристики пристрою

Виявлення вологої пари для DN 25... 100

Функція корекції вимірювань за малих прямих ділянок

Міжфланцева відстань відповідно до стандартів галузі

Модуль дисплея з функцією передавання даних
Витрата з функцією виявлення вологи в парі в компактному та роздільному виготовленні.
Вимірювальний сенсор Prowirl F — найкращий вибір для важких робочих умов. Надійний і запатентований ємнісний датчик забезпечує високу точність вимірювання навіть у найскладніших робочих умовах. Prowirl F 200 пропонує унікальну, відповідну галузевим вимогам дводротову технологію для простої інтеграції в наявні системи, а також гарантує високу безпеку під час експлуатації завдяки іскробезпечному здійсненню та простій процедурі встановлення.

Переваги
Вбудований датчик температури для вимірювань маси/енергії, витрати пари, газу та рідин (опція)

Висока безпека — виконання Dualsens забезпечує SIL 3 за однорідного резервування

Доведена надійність, стійкість до зовнішніх вібрацій, перепадів температур і гідроударів

Не потребує додаткового обслуговування

Зручне під'єднання пристрою — окрема камера з клемами для під'єднання

Безпечна робота — немає потреби відмикання пристрою завдяки сенсорному дисплею й фоновій підсвітці

Вбудована імітаційна поверця — технологія Heartbeat Technology

Сфера застосування
Оптимальний принцип вимірювання для вологого/насиченого/перегрітої пари, газів і рідин (зокрема в кріогенних зонах застосування)

Характеристики пристрою

Виявлення вологої пари для DN 25... 100

Функція корекції вимірювань за малих прямих ділянок

Міжфланцева відстань відповідно до стандартів галузі

Модуль дисплея з функцією передавання даних

Міцний двокамерний корпус

Безпека підприємства: міжнародні сертифікати (SIL, вибухонебезпечні зони)
Міцний двокамерний корпус

Безпека підприємства: міжнародні сертифікати (SIL, вибухонебезпечні зони)

Виробник Endress+Hauser
