VIDIK-S v3 — стаціонарний перехоплювач відеосигналу (трьохдіапазонний)

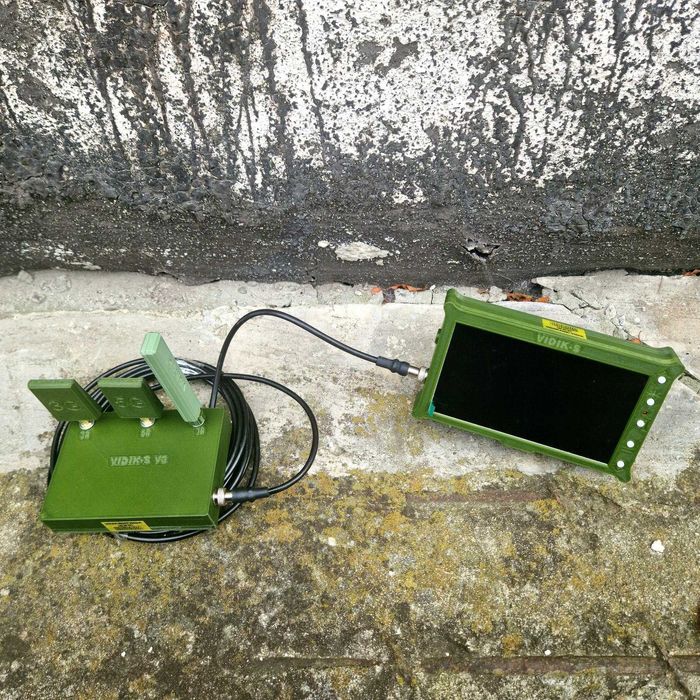

VIDIK-S v3 — професійне рішення для стаціонарного або напівстаціонарного розгортання: в автомобілі, на бронетехніці, у командному пункті чи в окопі. Система розділена на два функціональні блоки:

1. Блок інтерфейсу — корпус з 7″ екраном і кнопками керування;

2. Блок приймача — антени та RF-модулі.

Блоки з’єднуються витою парою (UTP): по кабелю передається вже оброблений відеосигнал від приймача до екрана. Завдяки цьому рішення прийом не погіршується — навпаки, покращується, а також дозволяє гнучко розміщувати антенний блок поза захищеною зоною (на даху авто, на броні тощо) без втрати якості зображення.

Ключові переваги

Оптимальне рознесення: антенний модуль можна встановити там, де сигнал кращий, а інтерфейс — там, де зручніше оператору.

Передача обробленого відео по UTP: мінімальні втрати на кабелі до 50 м.

Мобільність і надійність: швидке встановлення на броні/авто за допомогою 4× неодімових магнітів.

Готовність до польових умов: захищене кріплення, SMA-конектори для антен, M6 для кронштейна.

Технічні характеристики VIDIK-S v3

Екран: 7″

Діапазони сканування:

1.2 ГГц — 850–2200 МГц

3.3 ГГц — 2800–4150 МГц

5.8 ГГц — 4850–6100 МГц

Крок сканування: 2 МГц

Час повного проходу: ≈15–25 сек

Підтримка інвертованого відео: Так

Перехоплення нестандартних каналів: Так

Акумулятор: 10000 mAh (орієнтовно 3–6 годин у стаціонарній конфігурації)

Живлення: Type-C 5В / 3А (швидкісні протоколи не підтримуються)

Опційне живлення: 12 В (без зарядки АКБ)

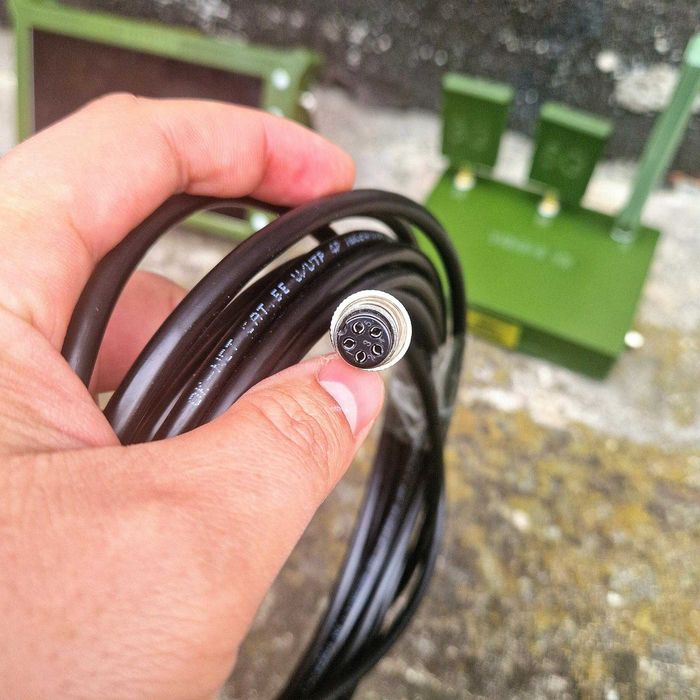

Кабель між блоками: витa пара UTP (макс. відстань до 50 м без втрат якості зображення)

Роз’єми антен: 2 × SMA Female (зовнішня різьба)

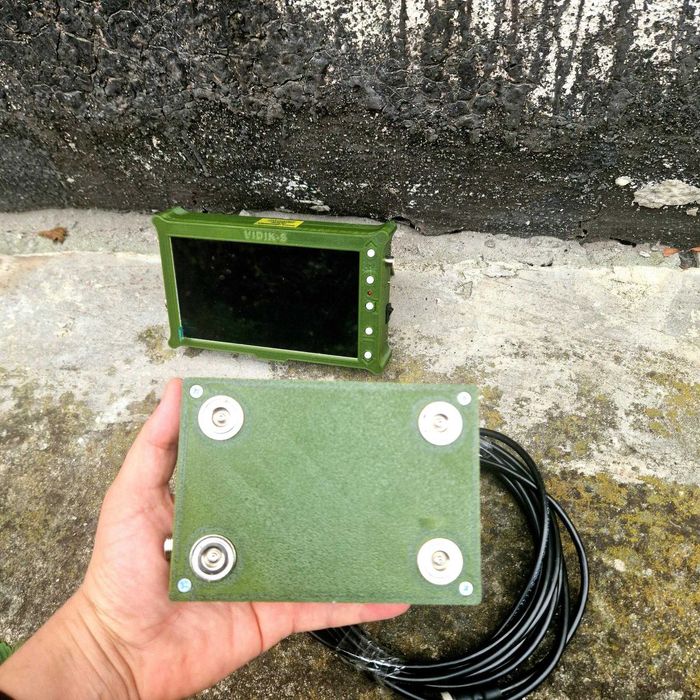

Кріплення зовнішнього блоку: 4× неодімові магніти

Отвір під кронштейн: різьба M6

Рекомендоване використання

Розміщуйте приймальний блок у місцях з відкритою оглядовістю (дах автомобіля, турель, зовнішня частина укріплення), а екран — в захищеному місці поруч з оператором.

Використання витої пари дає перевагу в умовах, коли RF-кабелі незручні або небажані — при цьому оператор отримує стабільний, оброблений відеосигнал.

Примітки щодо експлуатації

Живлення через Type-C 5В/3А — використовуйте адаптери стабільної потужності; швидкісні зарядні протоколи (QC, PD і т. п.) не підтримуються.

Максимальна відстань між блоками (до 50 м) дійсна за якісного екран-приймач кабелю UTP і правильної організації заземлення/екранування у броньованих середовищах.

Комплектація:
Блок керування з 7" екраном

Зовнішній приймальний блок із магнітами (виносні антени)

3 антени (1.2/3.3 / 5.8 ГГц)

Кабель UТР 5м (опційно можливо до 50 м)
