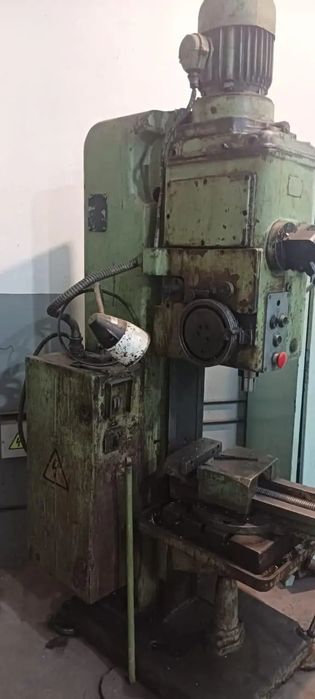

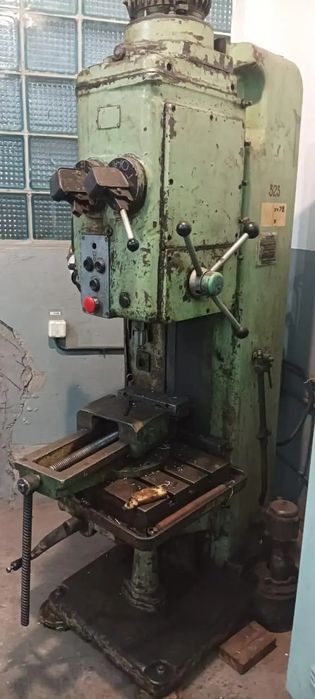

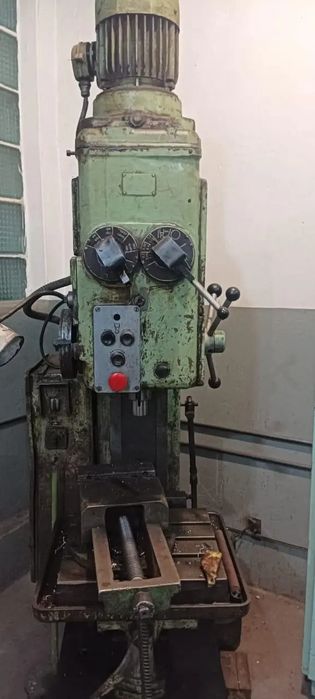

2Н135 верстат вертикальний свердлильний універсальний одношпиндельний

Вертикально-свердлильний верстат 2Н135, з умовним діаметром свердління 35 мм, використовується на підприємствах з одиничним і дрібносерійним випуском продукції та призначені для виконання таких операцій: свердління, розсвердлювання, зенкування, зенкерування, розгортання, нарізування різьблення та підрізування торців ножами.

Верстат 2Н135 допускає обробку деталей в широкому діапазоні розмірів з різних матеріалів з використанням інструменту з високовуглецевих і швидкорізальних сталей і твердих сплавів.
Клас точності H
Найбільший діаметр свердління у сталі 45 ГОСТ 1050-74, мм 35
Розміри конуса шпинделя за ГОСТом 25557-82 Морзе 4
Відстань від осі шпинделя до напрямних колон, мм 300
Найбільший хід шпинделя, мм 250
Відстань від торця шпинделя, мм:
- до стола 30-750
- до плити 700-4120
Найбільша (установна) переміщення свердлильної головки, мм 170
Переміщення шпинделя за один оберт штурвала, мм 122.46
Робоча поверхня столу, мм 450x500
Найбільший хід столу, мм 300
Установний розмір Т-подібних пазів у столі за ГОСТом 1574-75:
- центрального 18H9
- крайних 18H11
Відстань між двома Т-подібними пазами за ГОСТ 6569-75, мм 100
Кількість швидкостей 12
Межі частоти обертання шпинделя, 1/хв 31,5-1400
Кількість подавання 9
Грани-подач, мм/об 0.1-1.6
Найбільша кількість отворів, що нарізаються, на годину 55
Керування циклами роботи Ручне
Род струму мережі Трифазний
Напруга мережі живлення, В 380/220
Габаритні розміри, мм:
- висота 2535
- ширина 825
- довжина 1030
Маса станка, кг 1200
