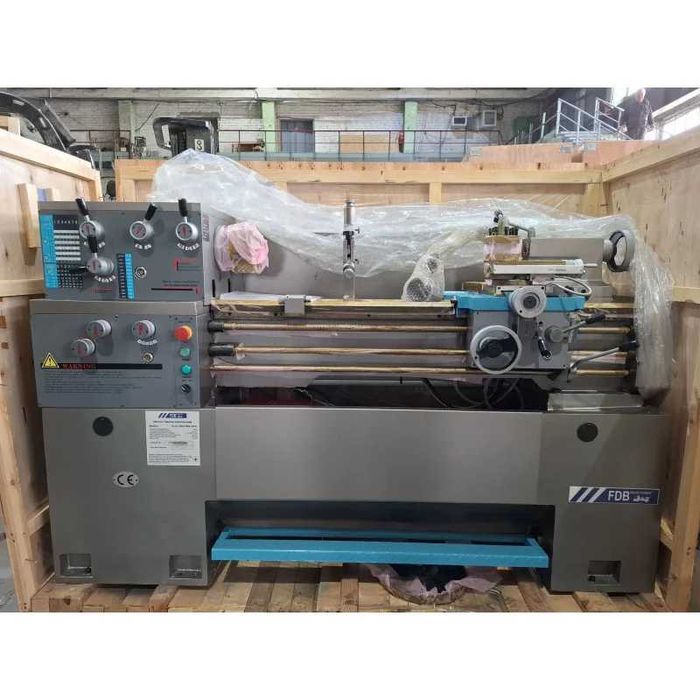

Універсальний токарно-гвинторізний верстат FDB Maschinen Turner 360x1000K (DPA) призначений для обробки врівноважених заготовок та деталей тіл обертання. Апарат характеризується жорсткою станиною шириною 260 мм, що забезпечує мінімальне биття шпинделя, та надійністю, що забезпечує тривалу безперебійну роботу обладнання. Завдяки технології розжареної середньочастотної індукції було досягнуто високої міцності напрямних станини. Зручне розташування органів управління робить роботу з токарно-гвинторізним верстатом більш зрозумілою та інтуїтивною. Модель FDB Maschinen Turner 360x1000K (DPA) досить проста в обслуговуванні та експлуатації, і застосовується в умовах дрібносерійного та штучного виробництва.

Особливості токарно-гвинторізного верстата FDB Maschinen Turner 360x1000K (DPA):

Укомплектований ПЦІ (пристрій цифрової індикації) на 3 осі;
Станина шириною 260 мм;
Ціліснолита станина з чавуну;
Загартовані та шліфовані напрямні станини;

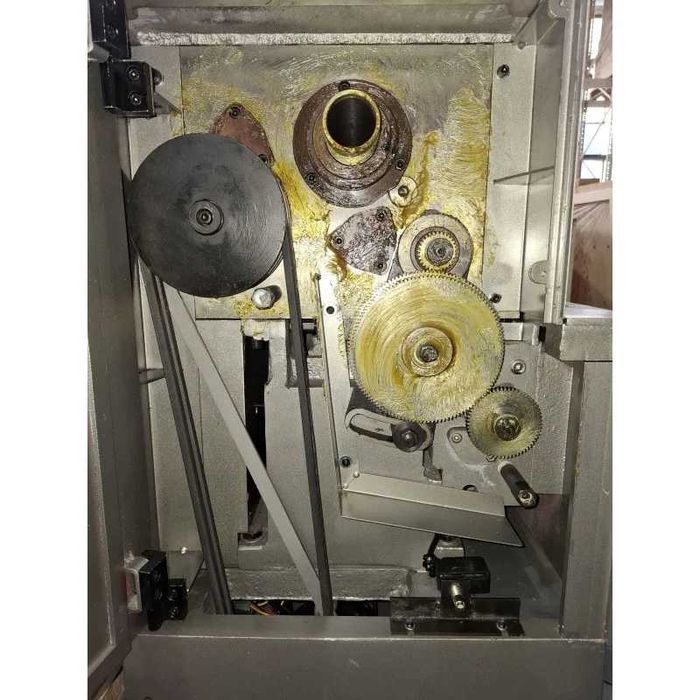

Загартовані шліфовані шестерні та вали, що працюють у масляній ванні;

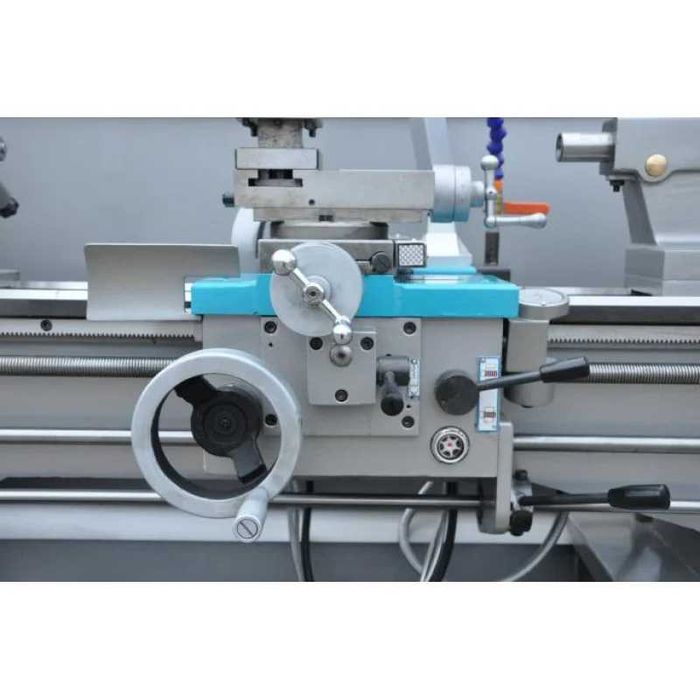

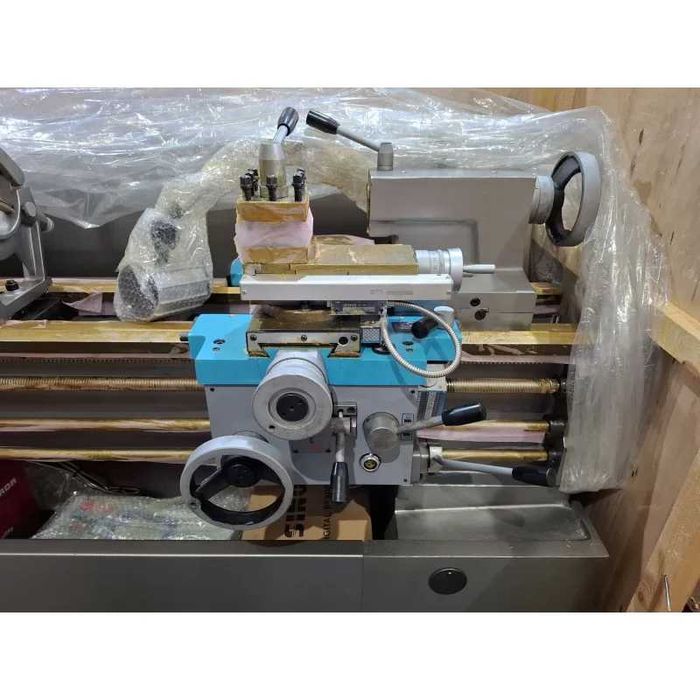

Поздовжня та поперечна подачі супорта;
Наочні рукоятки управління коробками швидкостей та подач;
Система подачі СОЖ з краном, що дозує;
Спіральний кожух ходового гвинта;
Механічний гальмо шпинделя;
Різьбопокажчик;
Виготовлено згідно з нормами DIN 8606.
Комплектація:

• 160 мм 3-кулачковий патрон

• 200 мм 4-кулачковий патрон

• Рухомий і не рухомий центра шпинделя / задньої бабкі

• Люнет рухомий

• Люнет нерухомий

• 4-позиційна стійка для інструментів

• 300 мм лицьова пластина

• Ножне гальмо

• Робоча лампа

• Система охолодження

• Інструментальний ящик та інструменти

• Перемикач швидкостей

• Захист від бризок

• Масляний піддон

• Редукційна втулка

• Індикатор набору різьби

Техничні характеристики:

Модель Тернер 360x1000K (DPA)
Максимальна довжина оброблюваної заготовки між центрами, мм 1000
Максимальний діаметр оброблюваної заготовки над станиною, мм 360
Максимальний діаметр оброблюваної деталі над поперечними санчатами супорта, мм 210
Максимальний діаметр оброблюваної деталі над виїмкою (ГАП), мм 508
Довжина виїмки, мм 205
Ширина станини, мм 260
Конус отвору шпинделя МТ5
Діаметр наскрізного отвору шпинделя. мм 40
Діапазон швидкостей шпинделя, об/хв 40-1800
Число швидкостей шпинделя 12
Діапазон швидкостей поперечних подач каретки супорта, мм/об 0,024-0,359
Діапазон швидкостей поздовжніх подач супорта, мм/об 0,043-0,653
Діапазон кроку нарізування метричних різьблень, мм 0,4-7
Діапазон кроку нарізування дюймових різьблень, виток на дюйм 4-56
Максимальне поздовжнє переміщення каретки супорта, мм 88
Максимальне поздовжнє переміщення супорта, мм 700
Максимальне поперечне переміщення каретки супорта, мм 170
Максимальне переміщення пінолі задньої бабки, мм 120
Конус задньої бабки МТ3
Максимальний розмір державки різцетримача, мм 16
Напруга електродвигуна, В 380
Потужність електродвигуна, кВт 2,2
Пристрій цифрової індикації (УЦІ) Так
Наявність системи подачі змащувально-охолоджувальної рідини (ЗОР) Так
Наявність місцевого освітлення Так
Розміри верстата в зборі (Д*Ш*В), мм 1900*710*1170
Вага верстата нетто, кг 1250
