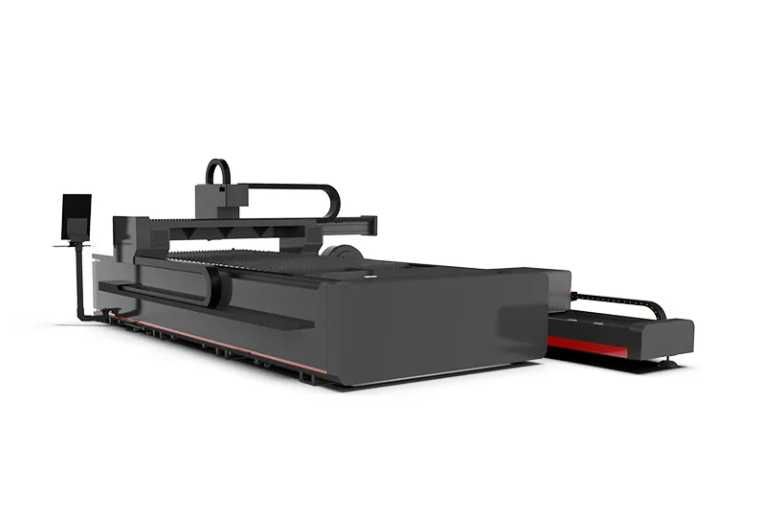

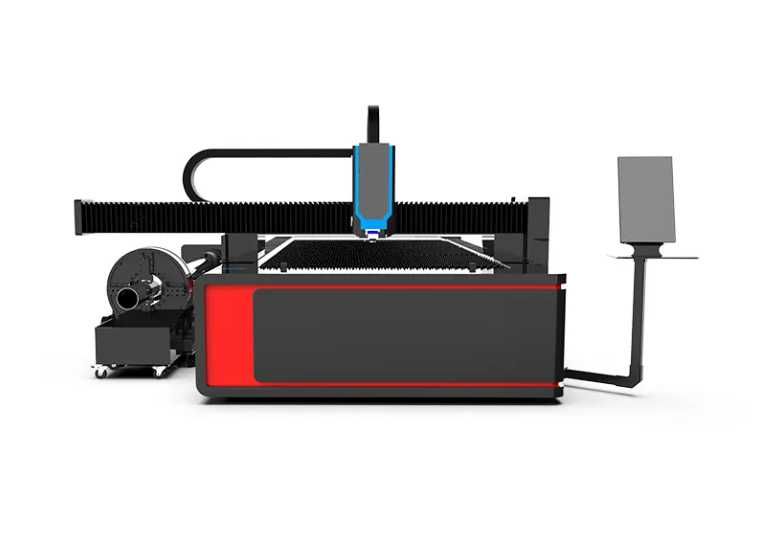

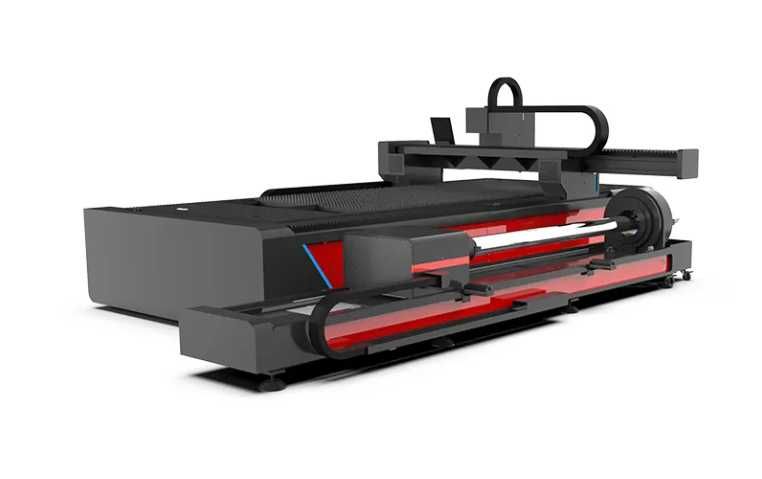

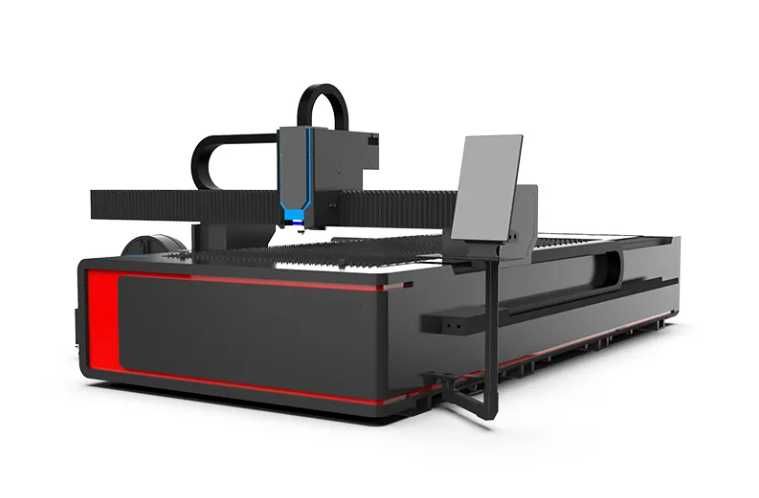

Оптоволоконний верстат лазерного різання металу TCT-3015PF 2KW Авто Фокус з труборізом

Технічні параметри

Модель

TCT-3015PF Верстат для лазерного різання волокон

Ефективна робоча зона

(X=1500mm)*(Y=3000mm)

Структура ліжка

Зварний сталевий каркас високої жорсткості

Поверхня столу

Стіл для ножів

Лазерне джерело

MAX 2000W

Лазерна ріжуча головка

Ріжуча головка Raytools BM110 з автоматичним фокусуванням

Напрямна рейка

Тайвань Hiwin квадратна лінійна напрямна 25#

Передача

X, Y з гвинтовою зубчастою рейкою YYC, Z з кульковим гвинтом TBI

Двигуни та водії

Серводвигун і драйвер FUJI, вісь X, Y 750 Вт, вісь Z 400 Вт

Система управління

Система управління FSCUT 3000S

Охолоджувач.

2000 Вт S&A, подвійне регулювання температури

Розмір трубки

Довжина: 6 м

Діаметр: 240 мм

Редуктор

Японія імпортувала редуктор SHIMPO

Система змащення

Автоматична система змащення

Напірні клапани

Високий тиск (N2, повітря): 2,5 МПа (Шуода)

Низький тиск (O2): 1 МПа (SMC)

Електронний пропорційний клапан

SMC з Японії

Електронні компоненти

SCHNERDER, Omron

Макс. оберти на холостому ходу

80 м/хв

Точність позиціонування

±0,03 мм

Точність повторного позиціонування

±0,02 мм

Програмне забезпечення

Програмне забезпечення TubePro з картою керування BMC 1805

Формат інструкції

G код *.u00 *.mmg *.plt

Робоча напруга

AC380V, 3 фази, 50-60hz
