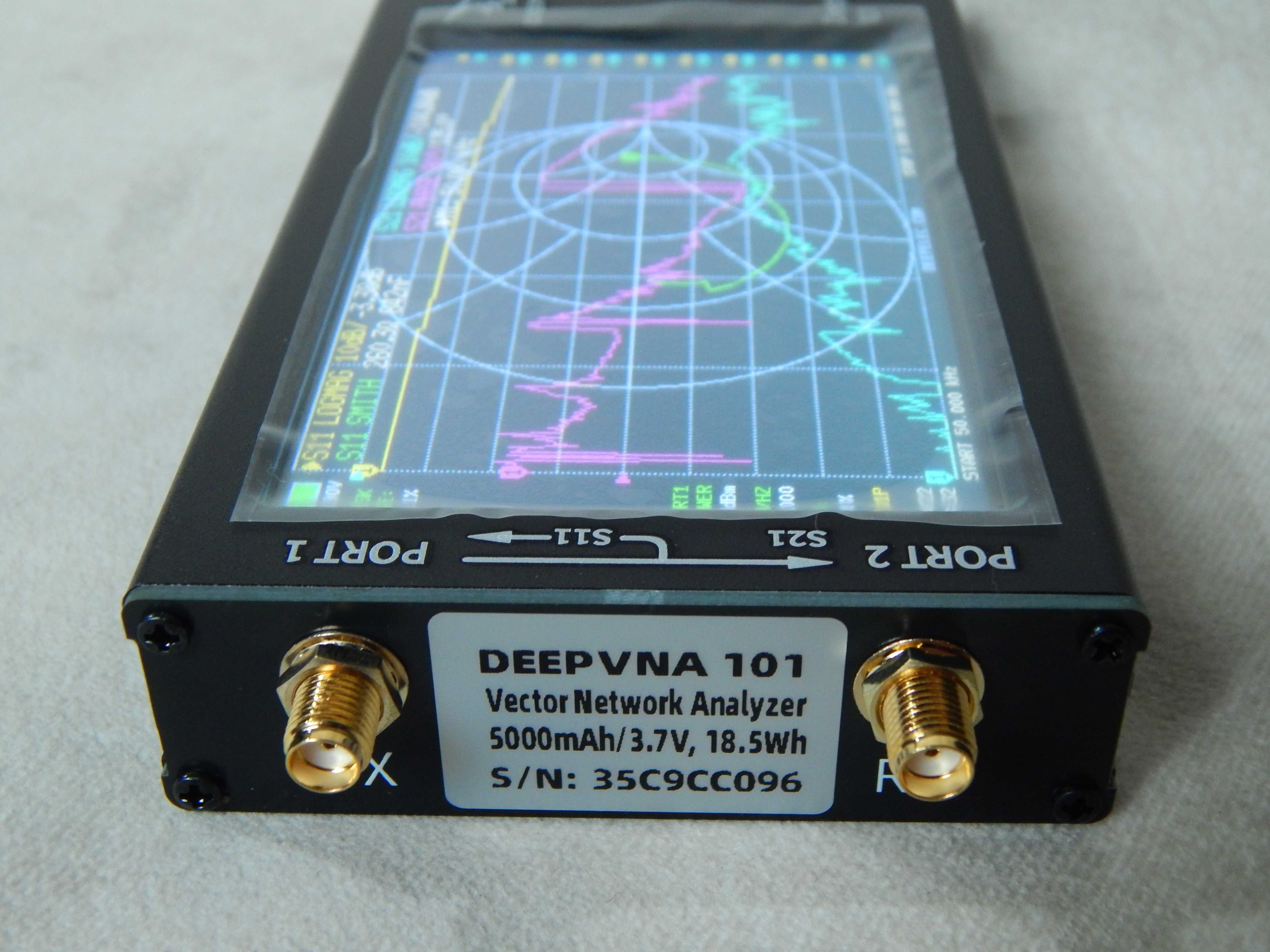

Новый антенный анализатор DeepVNA-101.
DeepVNA-101 4,3-дюймовый антенный анализатор КСВ-метр 10 кГц–1,5 ГГц Анализатор сети ОВЧ-УВЧ HW3.2 IPS ЖК-дисплей + металлический корпус NanoVNA-F
Введение:

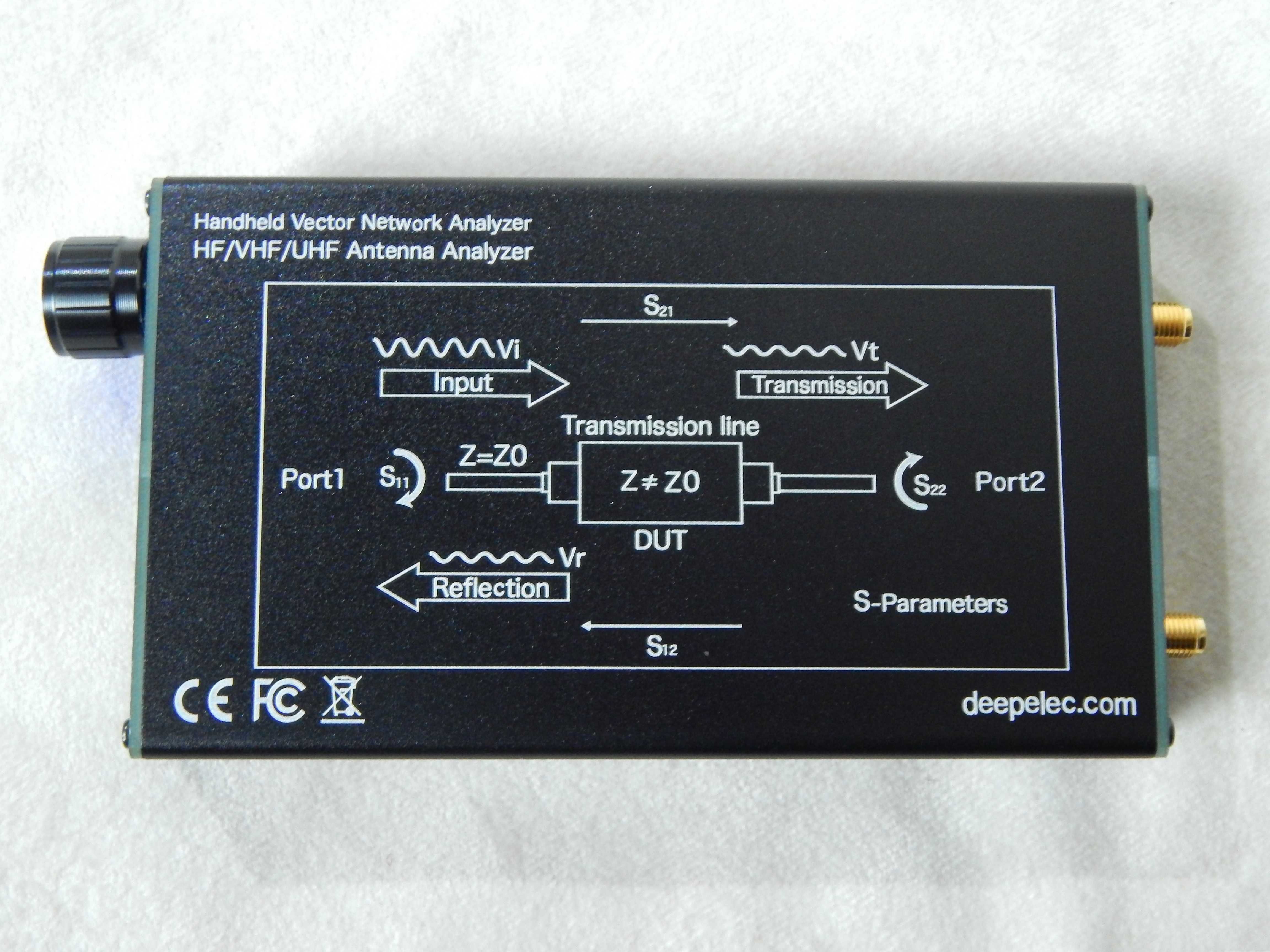

Это векторный анализатор цепей, который может измерять S-параметры цепи, тест передачи, тест на отражение, вносимые потери, обратные потери, местоположение неисправности (функция TDR), стоячую волну антенны, полное сопротивление, реакцию фильтра и так далее.

Со следующими улучшениями:

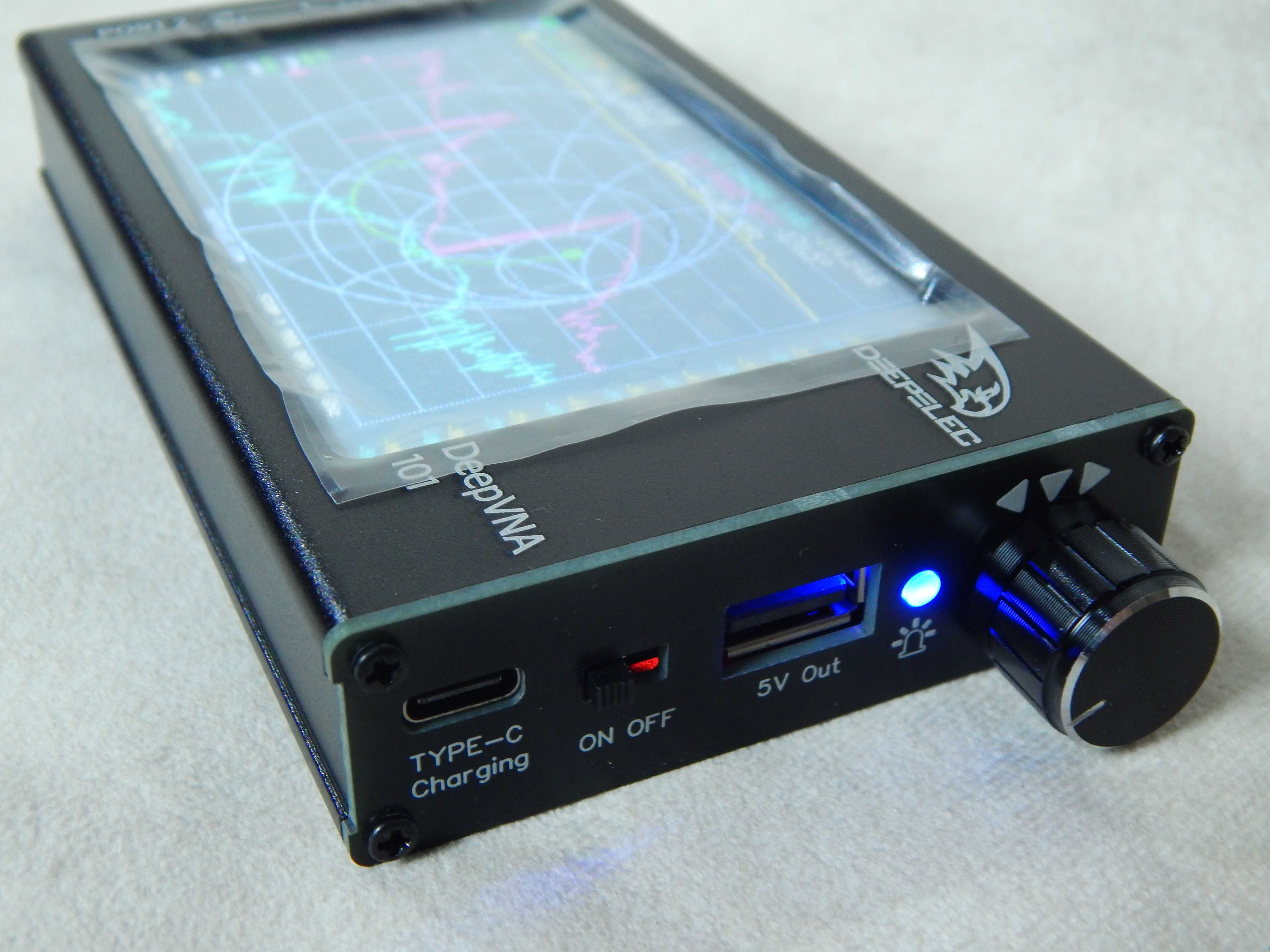

1. Пользовательские кнопки заменены на поворотный энкодер, что делает управление более удобным и плавным.
2. Добавлена ​​новая схема RTC с часами реального времени и функциями вечного календаря.
3. Оптимизация измерения вносимых потерь/фильтра S21 с более широким динамическим диапазоном.

Версия прошивки: 1.0.5, новые функции:
1. Добавлены часы реального времени RTC, функция вечного календаря.
2. Имя файла данных измерений — ГГММДД_ЧЧММСС.
3. Регулировка частоты позволяет выбрать режим начала и конца или центрального периода.
4. Звук запуска можно включить или выключить.

Описание:
Размер экрана: 4,3 дюйма
Номинальная частота: 10 тыс. - 1,5 ГГц
Точки сканирования: до 301 точки
Емкость аккумулятора: 5000 мАч/3,7 В
Емкость памяти: 16 МБ
Можно сохранить до 1000 наборов данных snp-файлов.

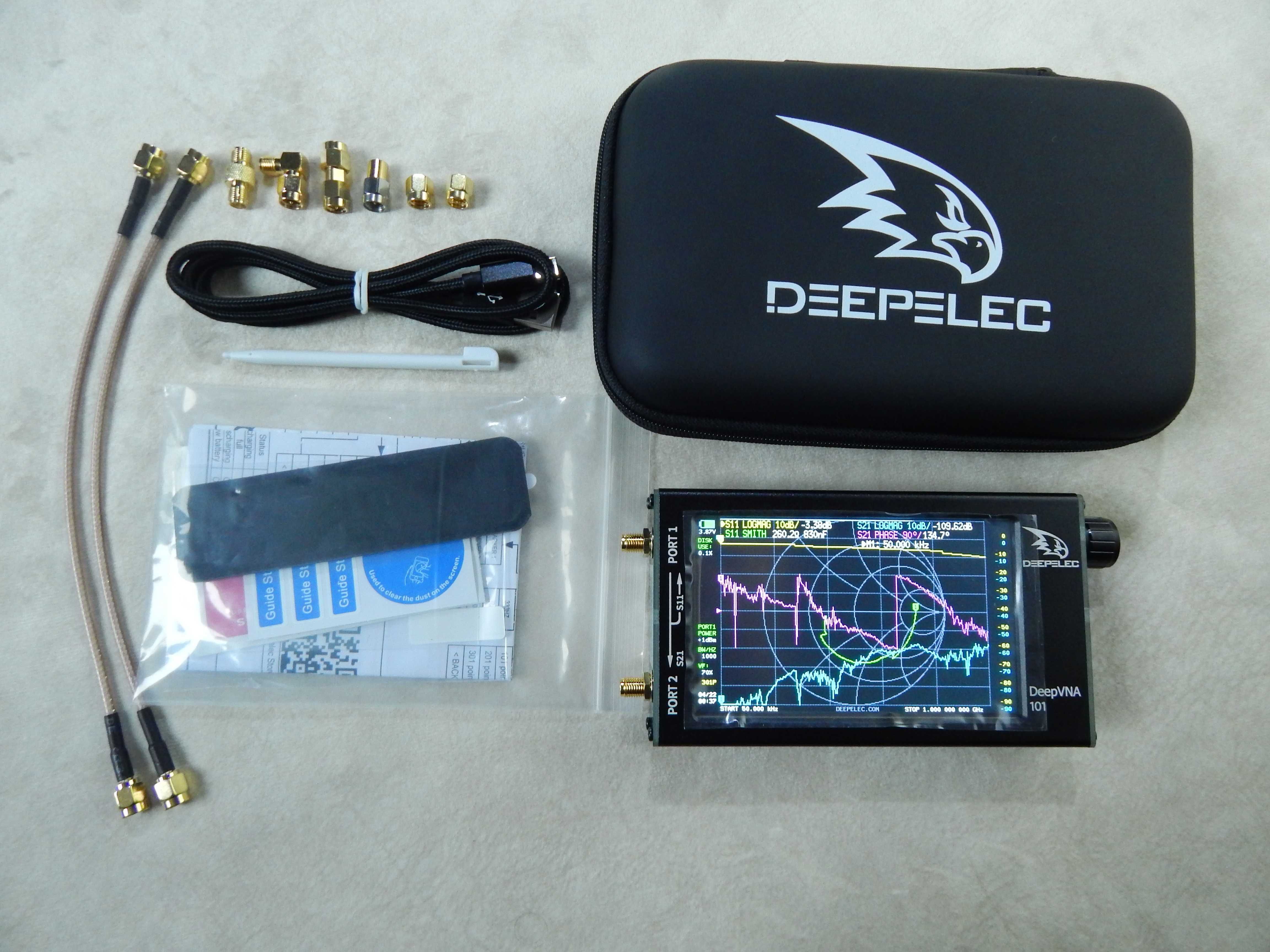

В комплект поставки входит
1 блок экрана DeepVNA 101 с диагональю 4,3 дюйма (бесплатная защитная пленка)
1 кабель USB-A — USB Type-C «папа» ВЧ
-кабель RG316 с разъемом SMA 20 см на 20 см
1 калибровочный элемент SMA-OPEN «папа»
1 калибровочный элемент SMA-SHORT «папа»
1 шт. калибровочный штекер SMA-LOAD (в пределах 4 ГГц, КСВ 1,025)
1 шт. Разъем SMA-JJ «папа-папа»
1 разъем SMA-KK «мама-мама»
1 разъем SMA-JKW «папа-мама» под прямым углом
1 складная подставка для машины
1 стилус
1 краткое руководство по началу работы

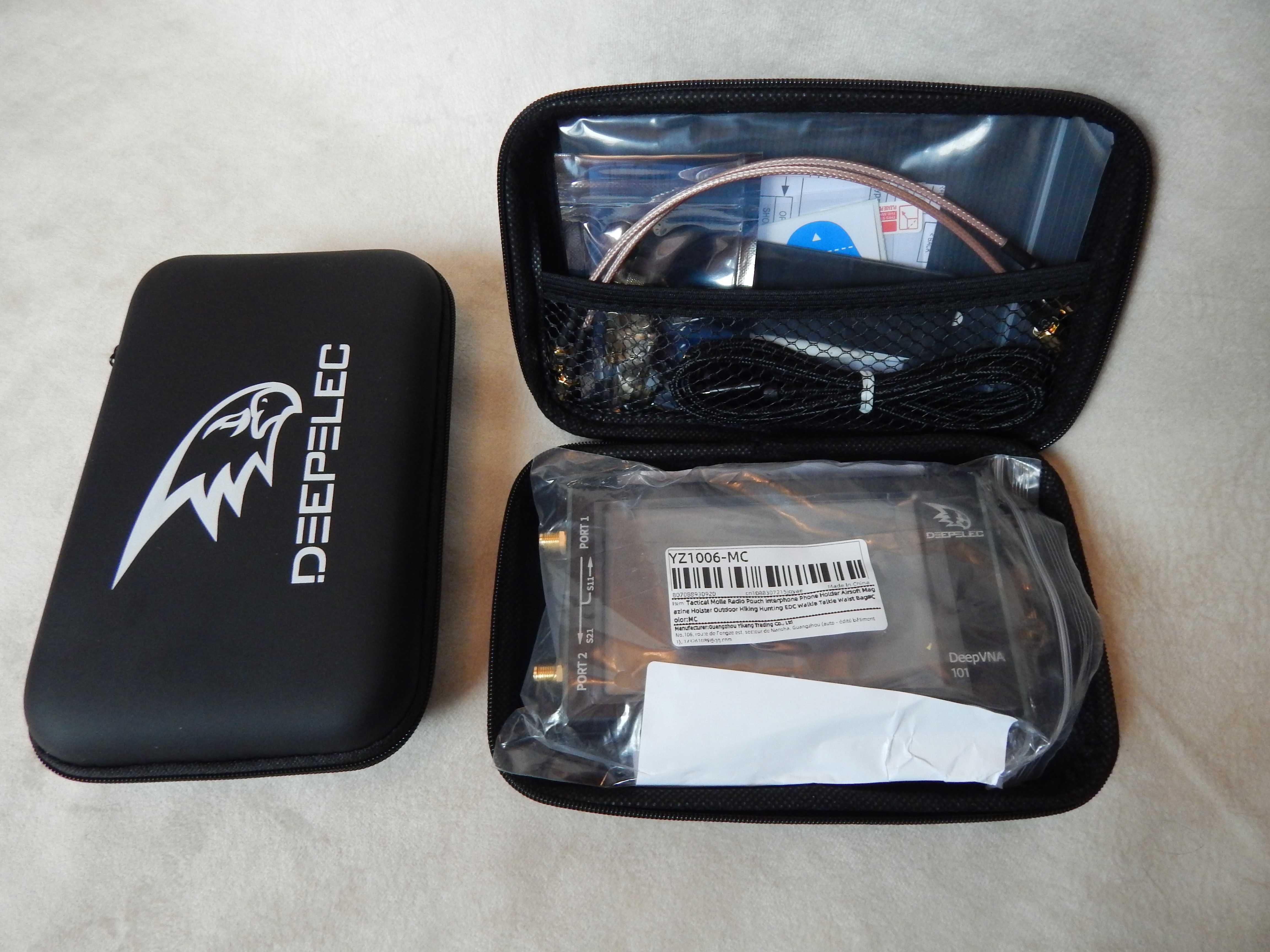

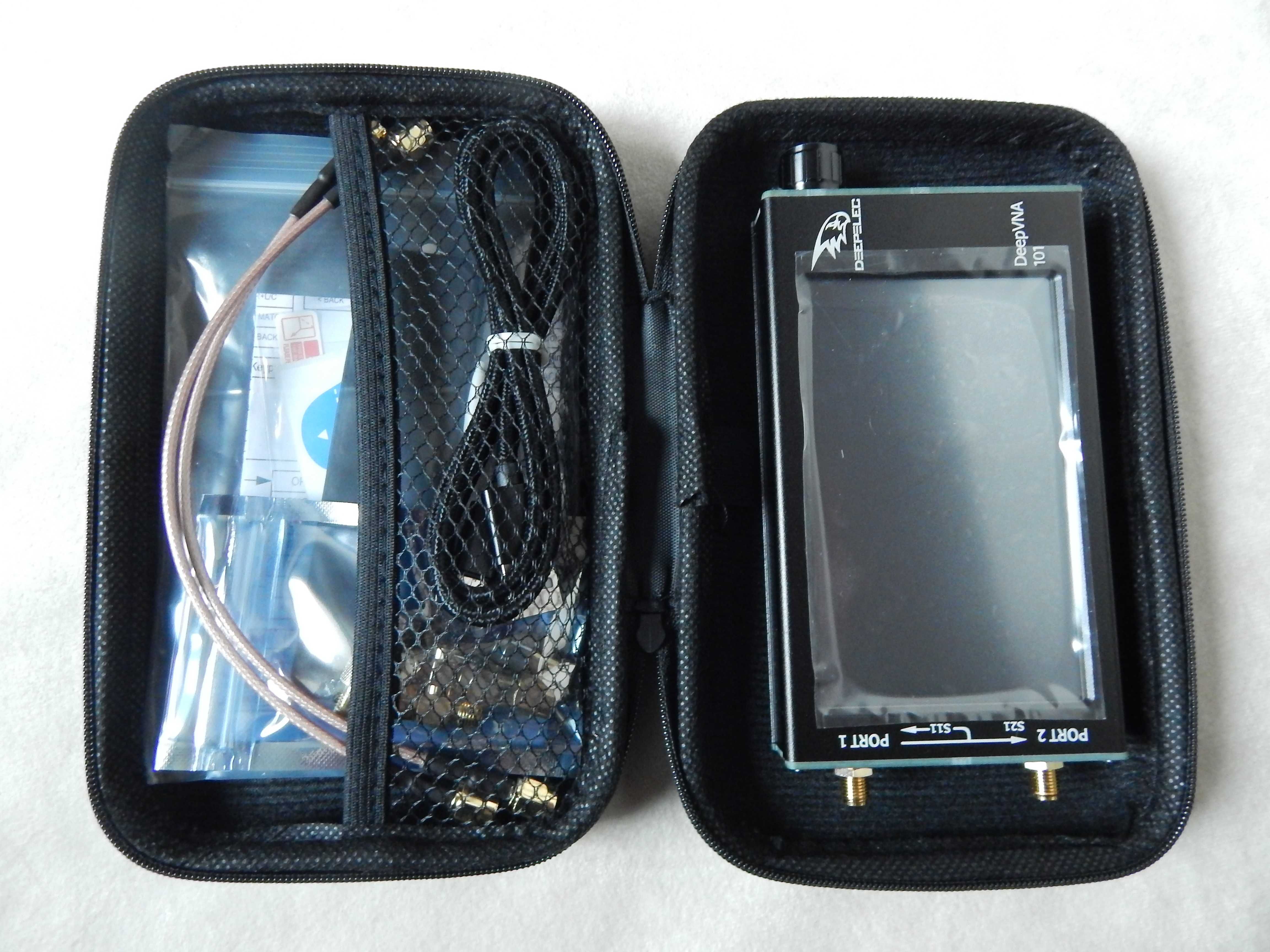

1 бесплатный защитный пакет из ЭВА
