Опис
В наявності.
Продуктивність продукту:
1. 9 частотних точок 1,2G: (1060-1380 МГц);
2. Максимальна потужність: 2 Вт (25 мВт/2000 мВт, дві регульовані передачі);
3. Вхідна напруга: 7-36 В постійного струму, підтримка входу батареї 2-8S
4. Антенний інтерфейс: ММСХ
5. Протокол зв'язку: IRC Tramp.
6. Метод розсіювання тепла: радіатор із алюмінієвого сплаву + вентилятор.
7. Розташування монтажного отвору: 30,5 мм * 30,5 мм/0 3,15 мм
8. Розмір продукту: 37,7 мм * 36,1 мм * 11 MM
9. Вага продукту 16гр.

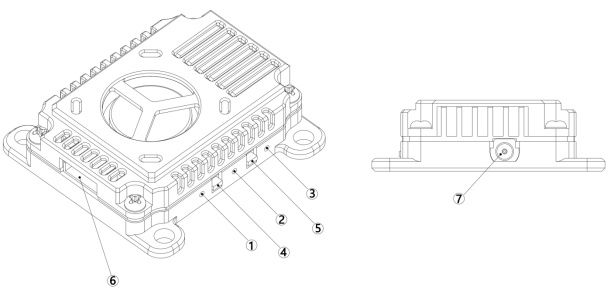

Схема інтерфейсу та ключовий індикатор: фото номер 3
1. індикатор точки частоти: червоний світлодіод (1 точка частоти-9 частотних точок)
2. Індикатор живлення: синій світлодіод (25 MBт)
3. Індикатор живлення: Зелений світлодіод (режим 2000 мВт/піт)
4. Клавіша регулювання точки частоти.
5. Клавіша регулювання потужності.
6. 1.0 6P розетка
7. Антенний роз'єм MMCX.
Ключовий режим керування та визначення світлодіодного індикатора:
1. Клавіша 4 це кнопка перемикача частотної точки;кожен раз, коли клавіша 4 на короткий час натискається для перемикання на наступну частотну точку, відповідний червоний світлодіод буде блимати, 1.2.3.4.5.6.7.8.9 по черзі.Операція може бути циклічною;подробиці див. на фото номер 4.

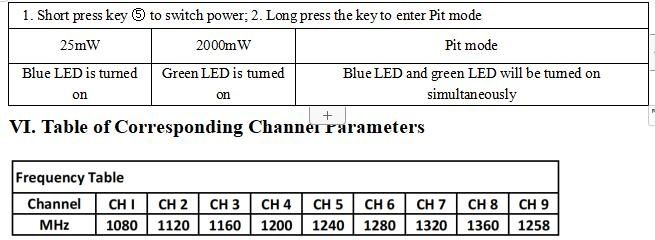

Клавіша 5-Клавіша регулювання потужності, і потужність перемикатиметься на наступну щоразу при короткому натисканні клавіші один раз, циклічна між 25 мВт і 2000 мВт. Поточна потужність складає 25 мВт при включенні синього світлодіода 2; Поточна потужність складає 2000 мВт при включенні зеленого світлодіода; натисніть та утримуйте кнопку протягом 3 секунд, щоб увійти в режим ями, і синій світлодіод 2 та зелений світлодіод 3 будуть увімкнені одночасно. Див. на фото номер 5.
Запобіжні заходи при використанні:
1. Під час встановлення модуля передачі зображення повинен бути зарезервований певний простір для забезпечення конвекції повітря навколо модуля та охолодження модуля;в іншому випадку, якщо запущено захист модуля від перегріву, потужності випромінювання буде знижено і навіть закрито.
2. Перед включенням рекомендується забезпечити правильний діапазон напруги та правильні позитивні та негативні аноди, щоб уникнути вигоряння елемента.
3. Перед включенням рекомендується підтвердити, що антена була встановлена на вихідній клемі RF, щоб продовжити термін служби модуля.
4. Будь ласка, прочитайте інструкцію перед використанням, щоб забезпечити правильне проведення та продовжити термін служби модуля.

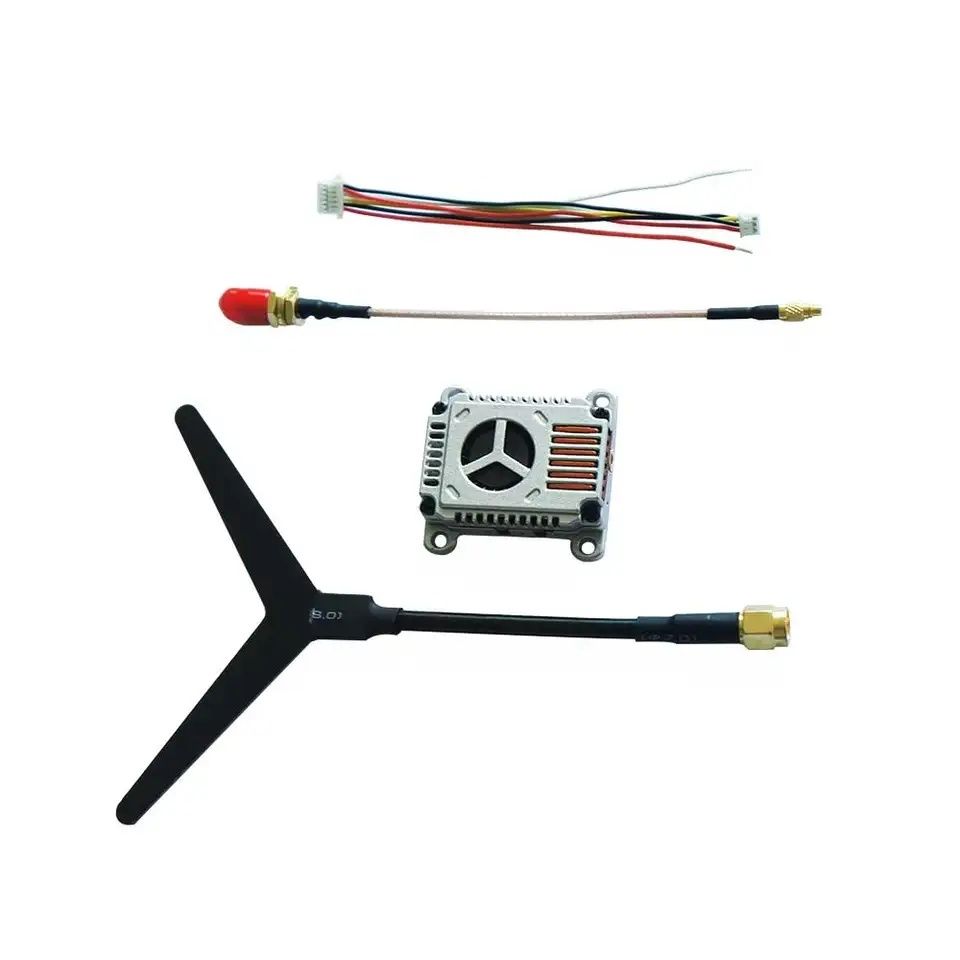

Список упаковки:
1. мейнфрейм передавального модуля 1шт;
2. спеціальна антенна перетворювальна лінія MMCX 1шт;
3. проводка 6P 1,0 1шт.;
4. спеціальна антена Y-типу 1,2G 1шт.
Продуктивність продукту:
1. 9 частотних точок 1,2G: (1060-1380 МГц);
2. Максимальна потужність: 2 Вт (25 мВт/2000 мВт, дві регульовані передачі);
3. Вхідна напруга: 7-36 В постійного струму, підтримка входу батареї 2-8S
4. Антенний інтерфейс: ММСХ
5. Протокол зв'язку: IRC Tramp.
6. Метод розсіювання тепла: радіатор із алюмінієвого сплаву + вентилятор.
7. Розташування монтажного отвору: 30,5 мм * 30,5 мм/0 3,15 мм
8. Розмір продукту: 37,7 мм * 36,1 мм * 11 MM
9. Вага продукту 16гр.
Схема інтерфейсу та ключовий індикатор: фото номер 3
1. індикатор точки частоти: червоний світлодіод (1 точка частоти-9 частотних точок)
2. Індикатор живлення: синій світлодіод (25 MBт)
3. Індикатор живлення: Зелений світлодіод (режим 2000 мВт/піт)
4. Клавіша регулювання точки частоти.
5. Клавіша регулювання потужності.
6. 1.0 6P розетка
7. Антенний роз'єм MMCX.
Ключовий режим керування та визначення світлодіодного індикатора:
1. Клавіша 4 це кнопка перемикача частотної точки;кожен раз, коли клавіша 4 на короткий час натискається для перемикання на наступну частотну точку, відповідний червоний світлодіод буде блимати, 1.2.3.4.5.6.7.8.9 по черзі.Операція може бути циклічною;подробиці див. на фото номер 4.
Клавіша 5-Клавіша регулювання потужності, і потужність перемикатиметься на наступну щоразу при короткому натисканні клавіші один раз, циклічна між 25 мВт і 2000 мВт. Поточна потужність складає 25 мВт при включенні синього світлодіода 2; Поточна потужність складає 2000 мВт при включенні зеленого світлодіода; натисніть та утримуйте кнопку протягом 3 секунд, щоб увійти в режим ями, і синій світлодіод 2 та зелений світлодіод 3 будуть увімкнені одночасно. Див. на фото номер 5.
Запобіжні заходи при використанні:
1. Під час встановлення модуля передачі зображення повинен бути зарезервований певний простір для забезпечення конвекції повітря навколо модуля та охолодження модуля;в іншому випадку, якщо запущено захист модуля від перегріву, потужності випромінювання буде знижено і навіть закрито.
2. Перед включенням рекомендується забезпечити правильний діапазон напруги та правильні позитивні та негативні аноди, щоб уникнути вигоряння елемента.
3. Перед включенням рекомендується підтвердити, що антена була встановлена на вихідній клемі RF, щоб продовжити термін служби модуля.
4. Будь ласка, прочитайте інструкцію перед використанням, щоб забезпечити правильне проведення та продовжити термін служби модуля.
Список упаковки:
1. мейнфрейм передавального модуля 1шт;
2. спеціальна антенна перетворювальна лінія MMCX 1шт;
3. проводка 6P 1,0 1шт.;
4. спеціальна антена Y-типу 1,2G 1шт.
