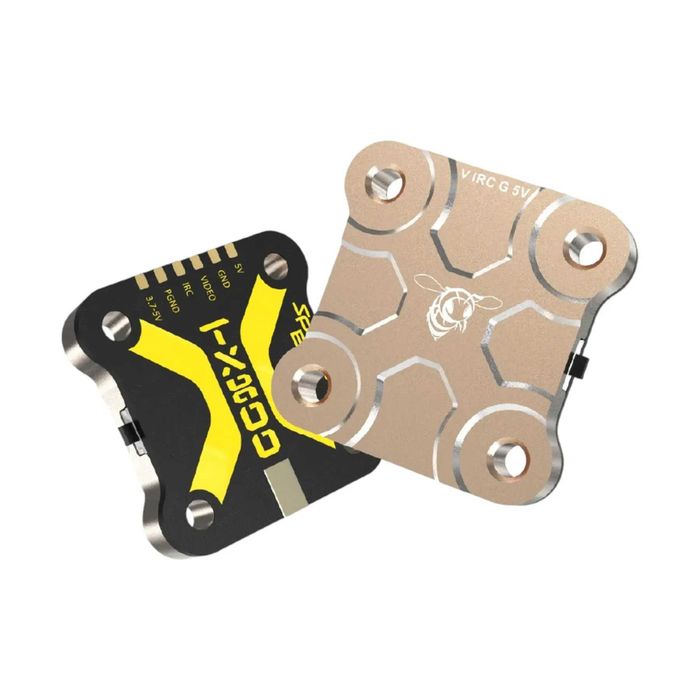

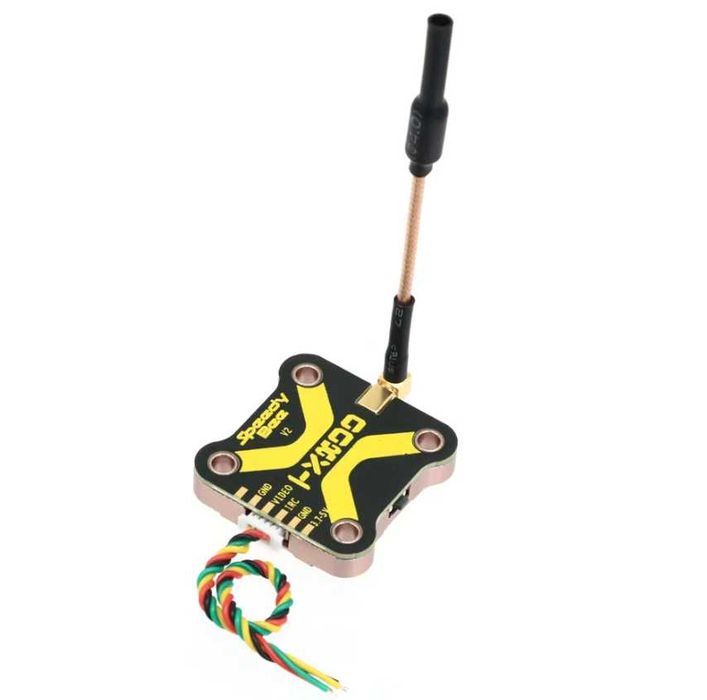

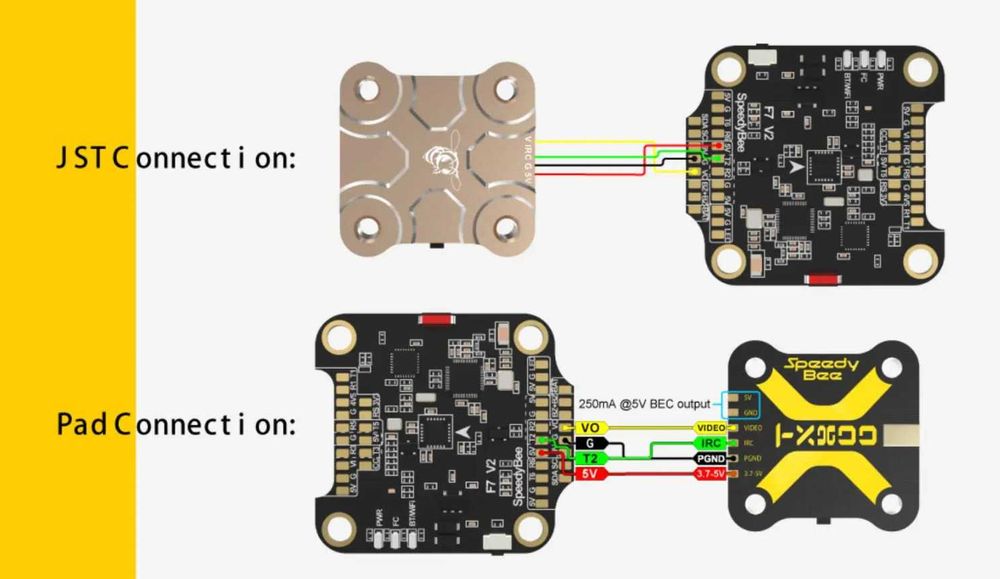

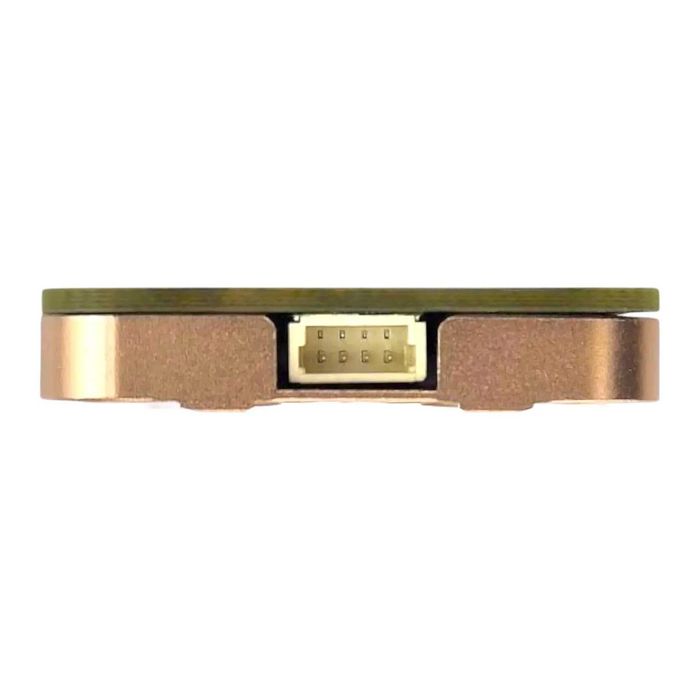

Speedybee TX800 - це компактний аналоговий відеопередавач, який підходить для невеликих бортів. Перевагами є його невеликий розмір, кріплення 20 x 20 мм і висока потужність передачі до 800 мВт. Відеопередавач має алюмінієвий радіатор, який не тільки розсіює тепло, але й захищає чутливі компоненти від бруду та механічних пошкоджень. TX800 можна підключити до блоку управління за допомогою штекера або за допомогою паяльних колодок. Конфігурація відеопередавача може бути налаштована через блок керування за допомогою протоколу IRC Tramp або також можна налаштувати за допомогою кнопки. Передавач також має фільтрований вихід 5В, придатний для живлення камери.

Специфікація:

Частота відеопередавача: 5.8 ГГц
Кількість каналів: 48CH
Вихідна потужність: PIT/25мВт/200мВт/400мВт/800мВт
Робочий струм: 5В 250 - 750мА
Напруга на виході: 5В макс 250мА
Напруга на вході: 3.7-5В
Вхідний відеоімпеданс: 75 Ом
Роз'єм для підключення антени: MMCX
Вага: 5.6 г (без антени)
Розмір друкованої плати: 28 x 28 мм кріплення 20 x 20 мм
Монтажні отвори: M4 на друкованій платі; M3 на металевому радіаторі

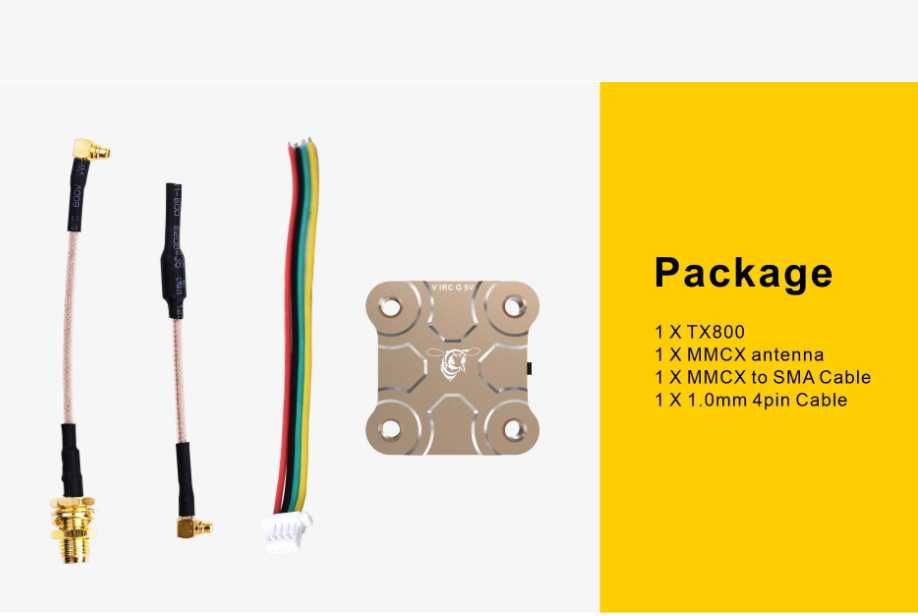

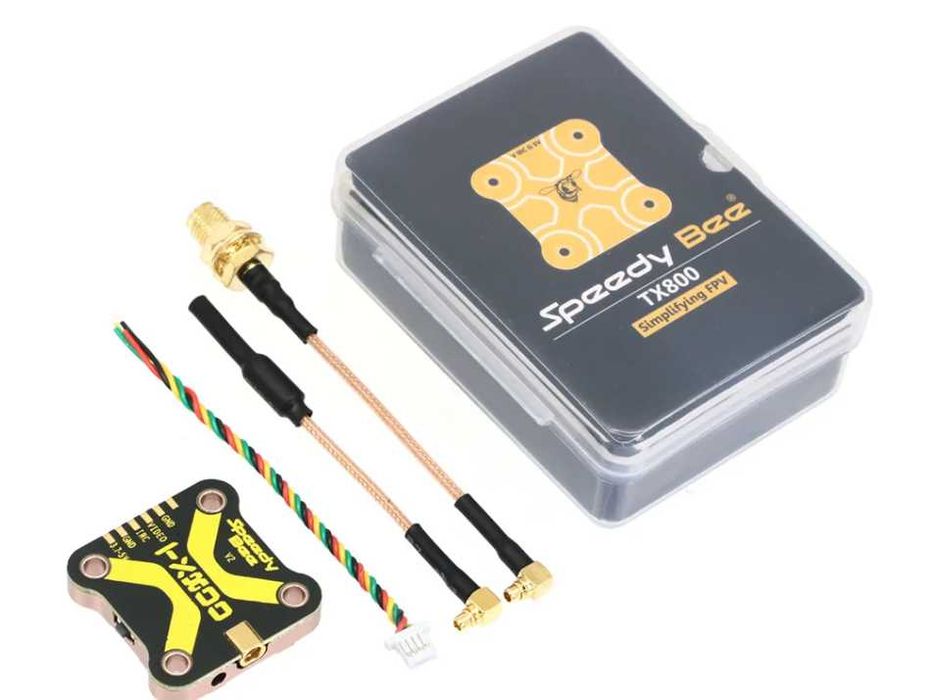

В комплекті:

1 x Відеопередавач Speedybee TX800
1 x 1.0 мм 4pin JST кабель
1 x Кабель MMCX – SMA
1 x MMCX антена

SpeedyBee TX800 5V — это мощный 5.8GHz видеопередатчик, предназначенный для обеспечения стабильной и четкой трансляции изображения в FPV-дронах. Благодаря регулируемой выходной мощности до 800 мВт, он обеспечивает превосходную дальность сигнала и устойчивость даже в условиях сильных помех. TX800 поддерживает 48 каналов в диапазоне 5.8GHz, что позволяет легко найти свободный канал для полета без конфликтов с сигналами других пилотов.

Компактные размеры 28х28 мм с отверстиями под монтаж 20х20 мм делают TX800 идеальным выбором для дронов любого размера — от мини FPV-квадрокоптеров до средних гоночных моделей. Благодаря угловому MMCX-коннектору можно легко подключить антенну без чрезмерной нагрузки на разъем, продлевающий срок службы оборудования.

TX800 поддерживает IRC Tramp протокол, позволяя изменять настройки видеопередатчика через пульт управления или даже через мобильное приложение SpeedyBee App (при поддержке Bluetooth или WiFi на FC). Это упрощает изменение каналов, диапазонов и мощности прямо во время полета.

Основные преимущества:

Регулируемая мощность передачи: PIT/25/200/400/800 мВт для настройки под разные условия полетов.
Поддержка IRC Tramp и возможное управление через пульт или приложение без физических переключателей.
Удобная настройка: переключение каналов, диапазонов и мощности с помощью одной кнопки.
Поддержка Betaflight: легкая интеграция с FC, включая настройки через Betaflight VTX Table.
Низкое энергопотребление: работает от источника 3.7-5V с выходом на 5V 250 мА для питания камеры.
Компактность: вес всего 5.6 г делает его идеальным для легких FPV-дронов.

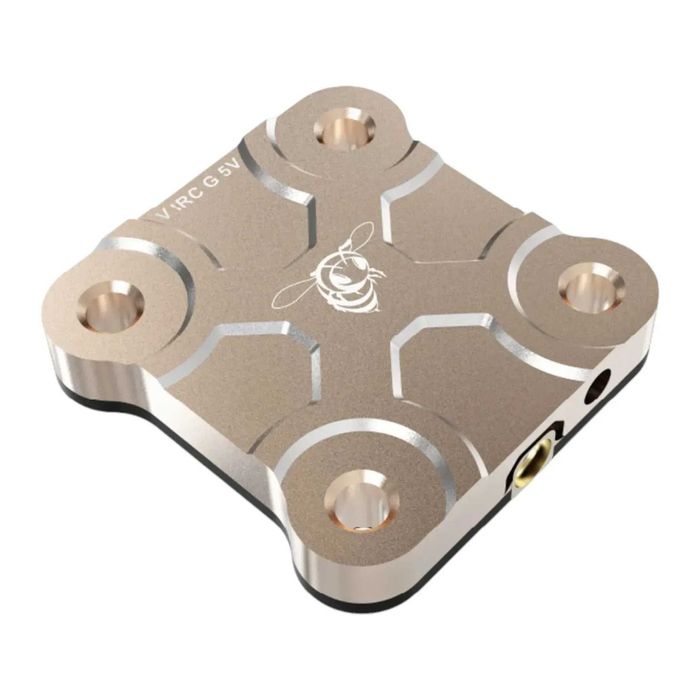

Защита от перегрева: металлический радиатор с креплением для эффективного отвода тепла.

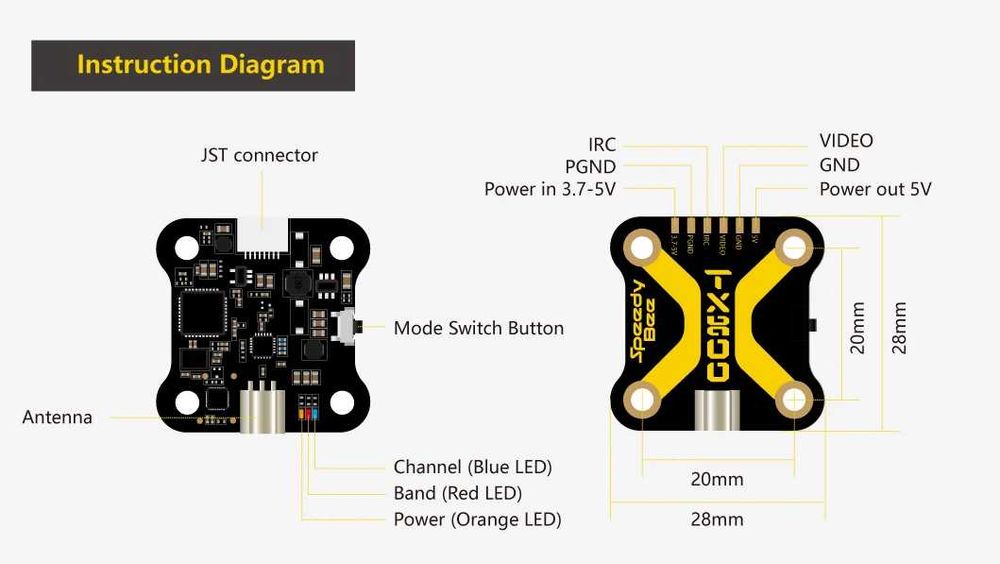

Настройка видеопередатчика SpeedyBee TX800 осуществляется с помощью кнопки:

Переключение каналов: короткое нажатие кнопки изменяет каналы (CH1–CH8).
Переключение диапазонов: нажмите и удерживайте кнопку 2 секунды, чтобы войти в режим выбора диапазона, затем короткими нажатиями выберите нужный (Band1–Band6).
Изменение выходной мощности: удерживайте кнопку 5 секунд, чтобы войти в режим выбора мощности, затем кратко нажмите PIT/25/200/400/800 мВт.
Блокировка/разблокировка настроек: удерживайте кнопку 10 секунд для блокировки или разблокировки передатчика.
Индикация LED:

Синий LED — канал
Красный LED — диапазон
Оранжевый LED — мощность передачи
