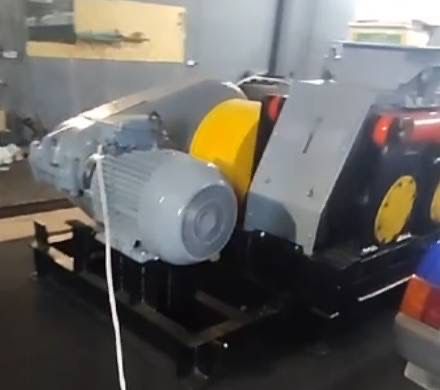

Пресс валковый брикетировочный мод. ПБВ-19М представляет собой конструкцию бесстанинного типа, все основные узлы смонтированы на единой раме, что облегчает транспортировку и установку пресса.

Основные узлы пресса: два рабочих валка с подушками, загрузочное устройство, устройство прижима валков и предохранения пресса от перегрузки, привод пресса.

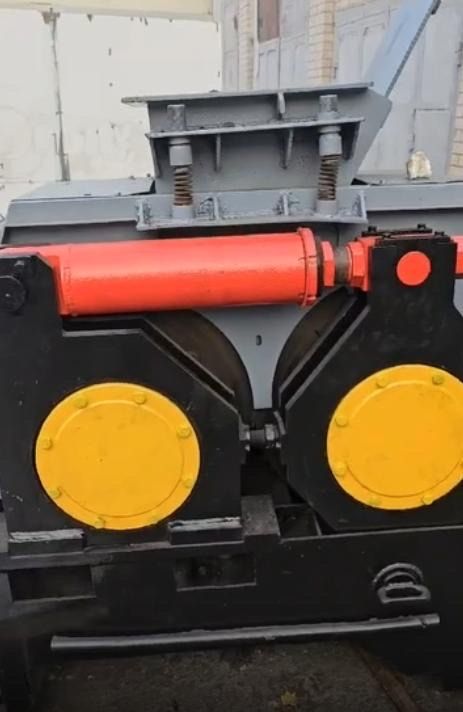

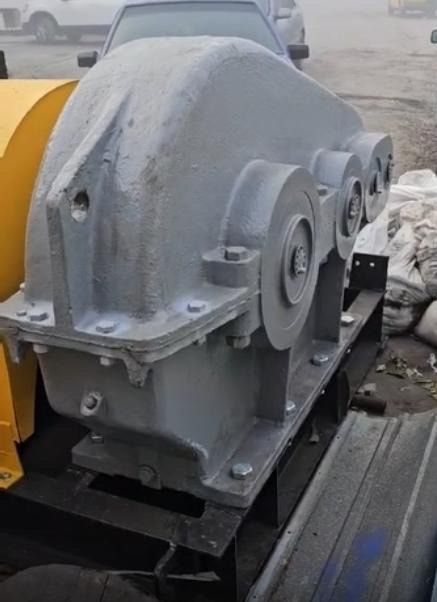

Пресс с приводом и загрузочным устройством собран на общей раме. Рабочие валки установлены в подшипниковых опорах и закреплены на раме. Приводной валок закреплен неподвижно, ведомый валок может перемещаться на определенную величину при превышении заданного усилия прессования. Валки соединены между собой с помощью прижимных устройств механического (предварительно зажатые пакеты тарельчатых пружин, установленные в цилиндрических корпусах) или гидравлического типа (гидроцилиндры). Загрузочное устройство снабжено шиберной заслонкой, обеспечивающей равномерную и регулируемую подачу шихты на валки. В приводе пресса имеются защитные элементы, предотвращающие его поломки при случайных перегрузках. Для защиты узлов и деталей пресса от возможных поломок при случайных перегрузках, в приводе пресса предусмотрены защитные элементы.

Техническая характеристика валкового брикетировочного пресса мод. ПБВ-19М:

Диаметр валков 648 мм

Ширина рабочей поверхности бандажей 360 мм

Максимальное усилие прессования 1200 кН (120 тс)

Максимальное давление прессования 120 МПа (1200 кгс/см2)

Частота вращения валков 1,8 – 9.2 об/мин

Масса пресса 8,5 тонн

Производительность (зависит от вида брикетируемого материала) 3-24 тонн/час

Объем брикета 15 см3

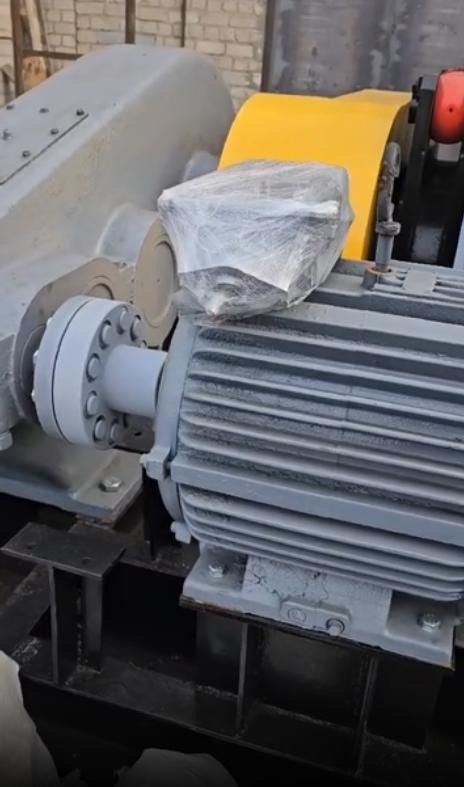

Привод основной 55 кВт

Брикетируемые материалы:

- железорудные руды и концентраты

- угольная мелочь (каменный, бурый, древесный уголь)

- марганцевые руды и концентраты

- торф (верховой, низинный)

- другие металлические руды и концентраты (хромовые, никелевые и т. д.)

- коксовая мелочь

- аглодоменные и сталеплавильные шламы

- угольные шламы и штыбы

- отсевы ферросплавов и окатышей

- красный шлам

- чугунная стружка

-мелкофракционные огнеупорные материалы

- прокатная окалина

- вторичные цветные металлы (алюминий и т. д.)

- пыли и шламы ферросплавного производства

- удобрения и корма для сельскохозяйственных животных
