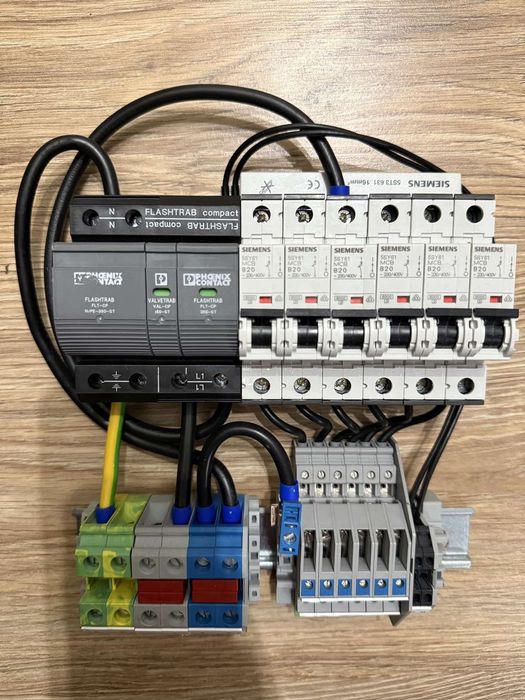

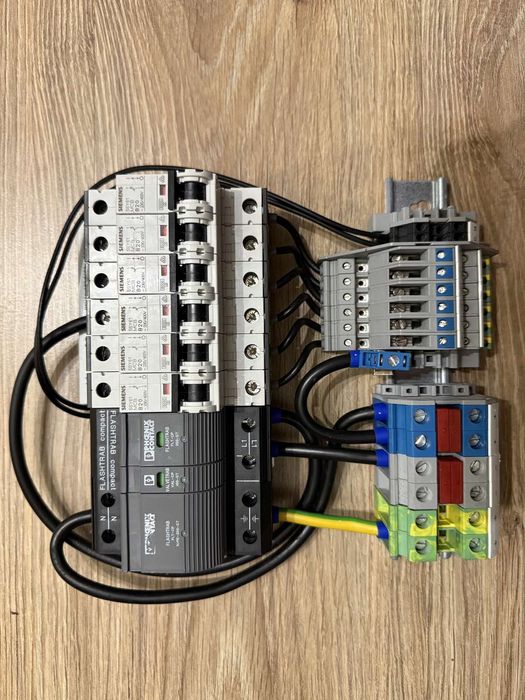

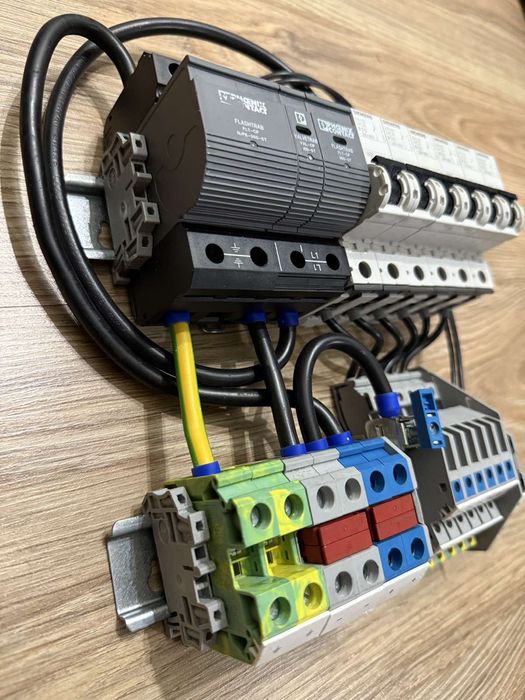

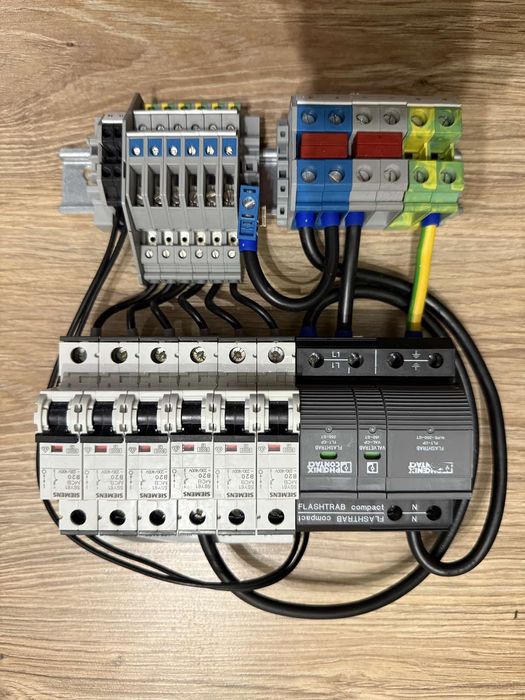

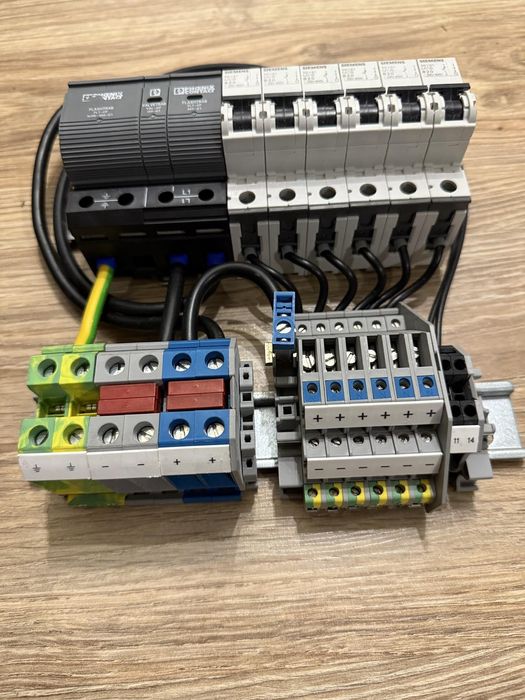

Основные элементы:

1. Автоматические выключатели Siemens (ряд из 6 шт.) – защищают линии (группы нагрузок) от короткого замыкания и перегрузки.

2. Устройство защиты от импульсных перенапряжений (УЗИП) Phoenix Contact FLASHTRAB compact – защищает оборудование от грозовых и коммутационных перенапряжений, подключено к фазам и заземлению.

3. Нулевая шина (серая синими маркировками) – распределение рабочего нуля (N) на линии.

4. Заземляющая шина (желто-зеленая) – подключение защитных проводников (PE).

5. Фазная распределительная клеммная колодка (синие, красные, серые модули) – удобное разветвление фазных проводов на разные группы.

6. DIN-рейка – металлическая планка для монтажа автоматов, УЗИП и клемм.

Назначение щита:

Прием и распределение электроэнергии по группам потребителей.

Защита электропроводки от перегрузки и короткого замыкания.

Защита оборудования от перенапряжений.

Организация безопасного подключения к сети.

По сути, это небольшой распределительный щит для квартиры/дома/офиса с повышенным уровнем защиты.
