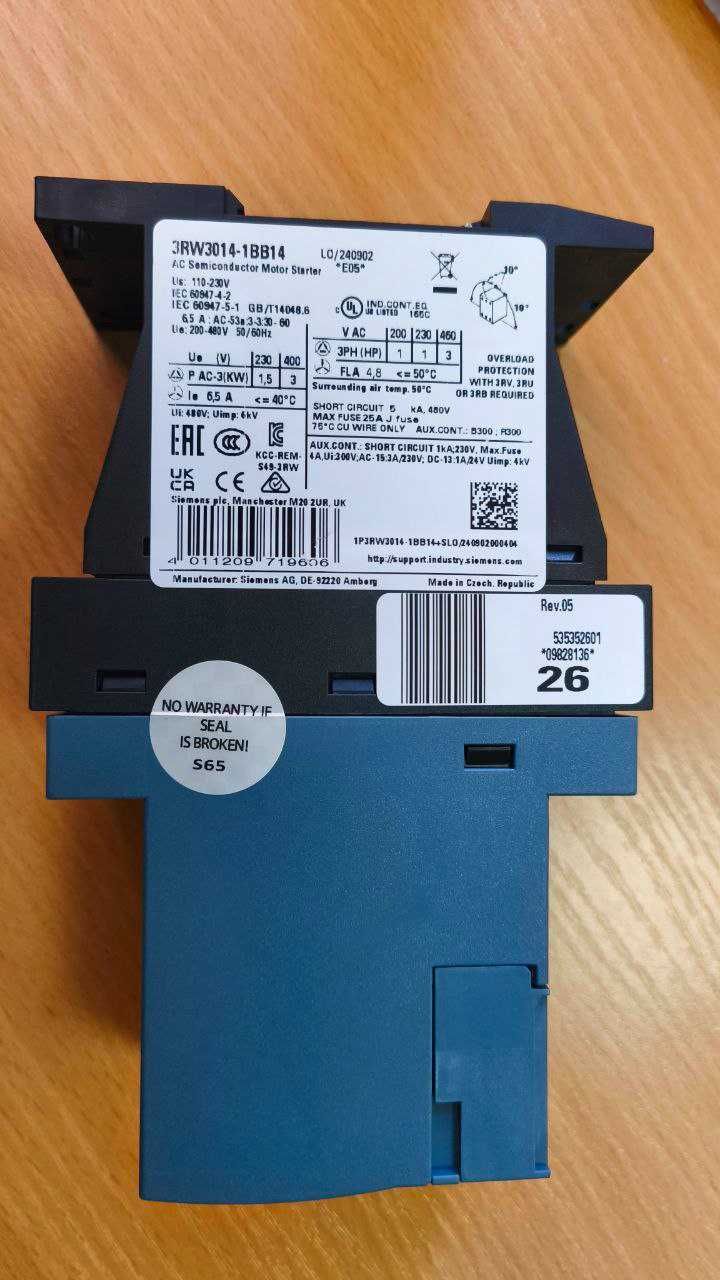

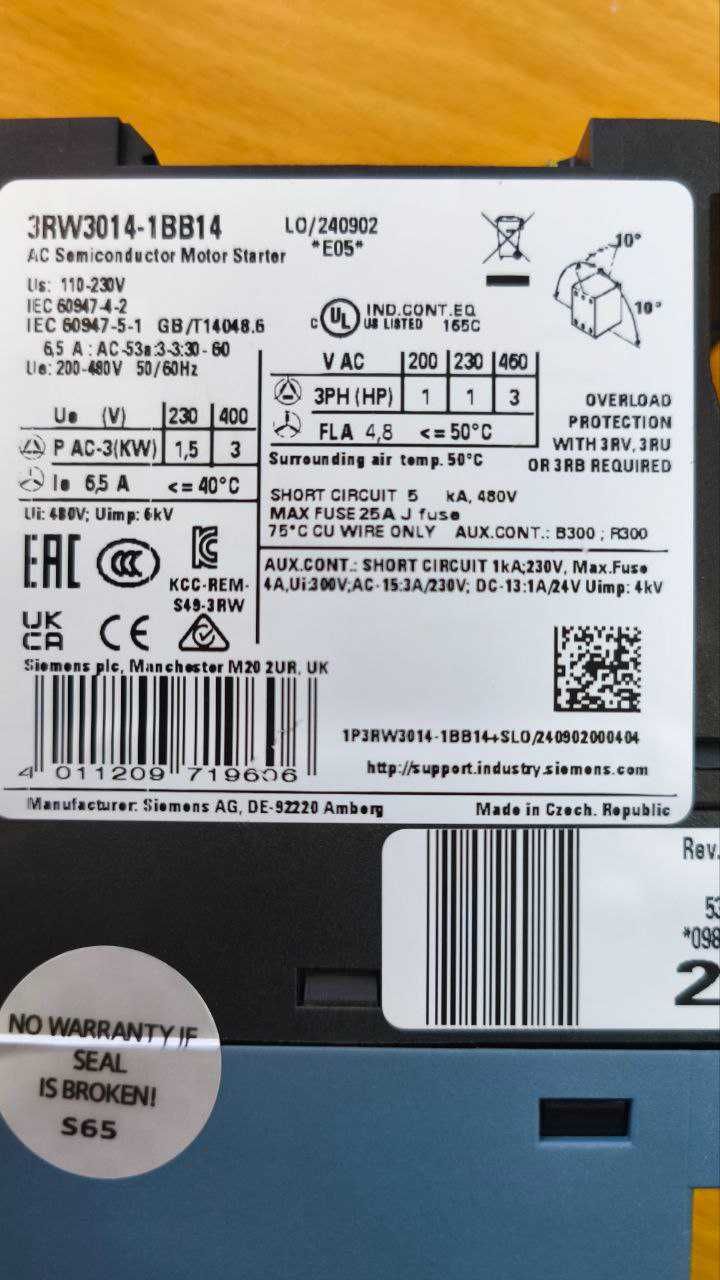

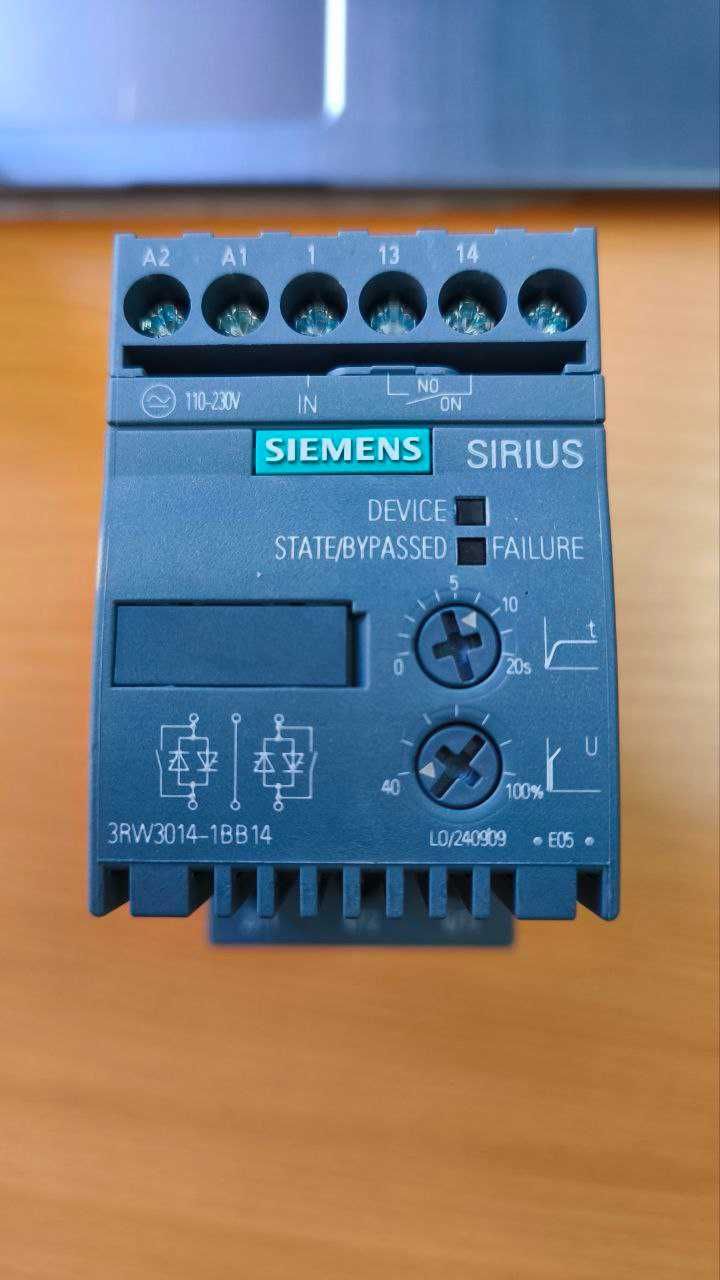

Технические характеристики устройства плавного пустка Siemens SIRIUS 3RW3014-1BB14
Общие технические данные
торговая марка изделия SIRIUS
комплектация изделия
- встроенная контактная система шунтирования да
- тиристоры да
функция изделия
- функция собственной защиты устройства нет
- защита двигателя от перегрузки нет
- анализ термисторной защиты двигателя нет
- внешний сброс нет
- регулируемый ограничитель тока нет
- схема соединения соединения звездой с внутренним треугольником нет
компонент изделия выход для тормоза двигателя нет
напряжение развязки расчетное значение V 600
степень загрязнения 3, согласно IEC 60947-4-2
справочный идентификатор согласно DIN EN 61346-2 Q
справочный идентификатор согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750 G
Силовая электроника
наименование изделия Устройство плавного пуска
рабочий ток
- при 40 °C расчетное значение A 6,5
- при 50 °C расчетное значение A 6
- при 60 °C расчетное значение A 5,5
отдаваемая механическая мощность для трехфазного двигателя
- при 230 В
— при стандартной схеме соединения при 40 °C расчетное значение W 1 500
- при 400 В
— при стандартной схеме соединения при 40 °C расчетное значение W 3 000
отдаваемая механическая мощность \[л. с.] для 3-фазного электродвигателя при 200/208 В при стандартной схеме соединения при 50 °C расчетное значение hp 1
рабочая частота расчетное значение Hz 50 ... 60
относительный отрицательный допуск рабочей частоты % -10
относительный положительный допуск рабочей частоты % 10
рабочее напряжение при стандартной схеме соединения расчетное значение V 200 ... 480
относительный отрицательный допуск рабочего напряжения при стандартной схеме соединения % -15
относительный положительный допуск рабочего напряжения при стандартной схеме соединения % 10
мин. нагрузка \[%] % 10
длительный рабочий ток \[% от Ie] при 40 °C % 115
мощность потерь \[Вт] при рабочем токе при 40 °C при эксплуатации типичный W 0,5
Цепь тока управления/ управление
тип напряжения оперативного напряжения питания AC/DC
частота оперативного напряжения питания 1 расчетное значение Hz 50
частота оперативного напряжения питания 2 расчетное значение Hz 60
относительный отрицательный допуск частоты оперативного напряжения питания % -10
относительный положительный допуск частоты оперативного напряжения питания % 10
оперативное напряжение питания 1 при переменном токе при 50 Гц V 110 ... 230
оперативное напряжение питания 1 при переменном токе при 60 Гц V 110 ... 230
относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц % -20
относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц % 20
относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц % -20
относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц % 20
оперативное напряжение питания 1 при постоянном токе V 110 ... 230
относительный отрицательный допуск оперативного напряжения питания при постоянном токе % -20
относительный положительный допуск оперативного напряжения питания при постоянном токе % 20
исполнение индикатора для сигнала ошибки красный
Данные по механике
типоразмер блока управления двигателем S00
ширина mm 45
высота mm 95
глубина mm 150
вид креплений Винтовое и защёлкивающееся крепление
монтажное положение при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад
необходимое расстояние при последовательном монтаже
- вверх mm 60
- вбок mm 15
- вниз mm 40
длина кабеля макс. m 300
число полюсов для главной цепи 3
Подсоединения/ клеммы
исполнение разъема питания
- для главной цепи винтовой зажим
- для цепи вспомогательного и оперативного тока винтовой зажим
число размыкающих контактов для вспомогательных контактов 0
число замыкающих контактов для вспомогательных контактов 1
число переключающих контактов для вспомогательных контактов 0
вид подключаемых сечений проводов для главных контактов для рамной клеммы при использовании переднего клеммного соединения
- однопроводной 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²)
- тонкожильный с заделкой концов кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²)
вид подключаемых сечений проводов для проводов американского калибра (AWG) для главных контактов для рамной клеммы
- при использовании переднего клеммного соединения 2x (16 ... 10)
вид подключаемых сечений проводов для вспомогательных контактов
- однопроводной 2x (0,25 ... 2,5 мм²)
- тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
вид подключаемых сечений проводов для проводов американского калибра (AWG)
- для вспомогательных контактов 2x (20 ... 14)
- для вспомогательных контактов тонкожильный с заделкой концов кабеля 2x (20 ... 16)
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря m 5 000
экологическая категория
- при транспортировке согласно МЭК 60721 2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
- при хранении согласно МЭК 60721 1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
- при эксплуатации согласно МЭК 60721 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
окружающая температура
- при эксплуатации °C -25 ... +60
- при хранении °C -40 ... +80
ухудшение температуры °C 40
степень защиты IP IP20
Устройства плавного пуска SIRIUS 3RW30 снижают напряжение на обмотке статора асинхронного двигателя путем управления изменением фазы открытия тиристоров и увеличивают время нарастания напряжения от выбранного начального напряжения до напряжения сети. В процессе пуска эти устройства ограничивают крутящий момент и ток двигателя. Благодаря этому исключаются удары, которые неизбежно возникают при прямых пусках или пусках переключением со звезды на треугольник. Этим путем могут быть значительно снижены механические нагрузки и падения напряжения в сети.

Особенности устройств плавного пуска Siemens Sirius 3RW30:
Небольшие, компактные габаритные размеры;
Управление по 2-м фазах;
Встроенные шунтирующие контакты;
Напряжение цепей управления 110 ... 230V AC/DC;
Время разгона 0 ... 20 сек. (остановка на выбеге);
Параметрирование с использованием потенциометров;
Тип подключения цепей управления - винтовые клеммы.
Области применения устройств плавного пуска Siemens Sirius 3RW30:
Насосы;
Высокотемпературные насосы;
Гидравлические насосы;
Прессы;
Конвейеры;
Роликовые конвейеры;
Винтовые конвейеры.
