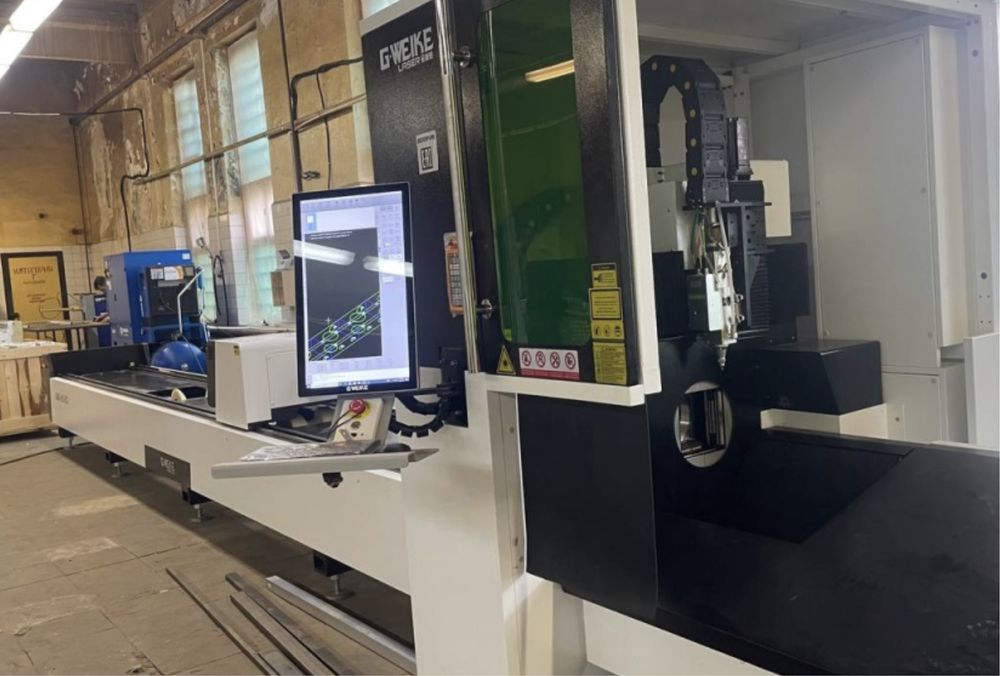

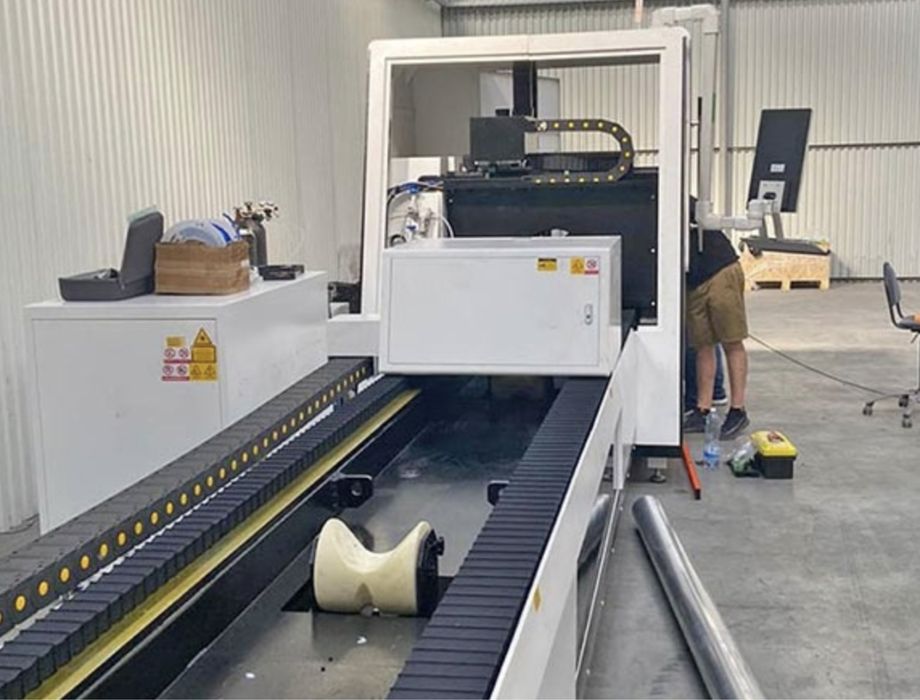

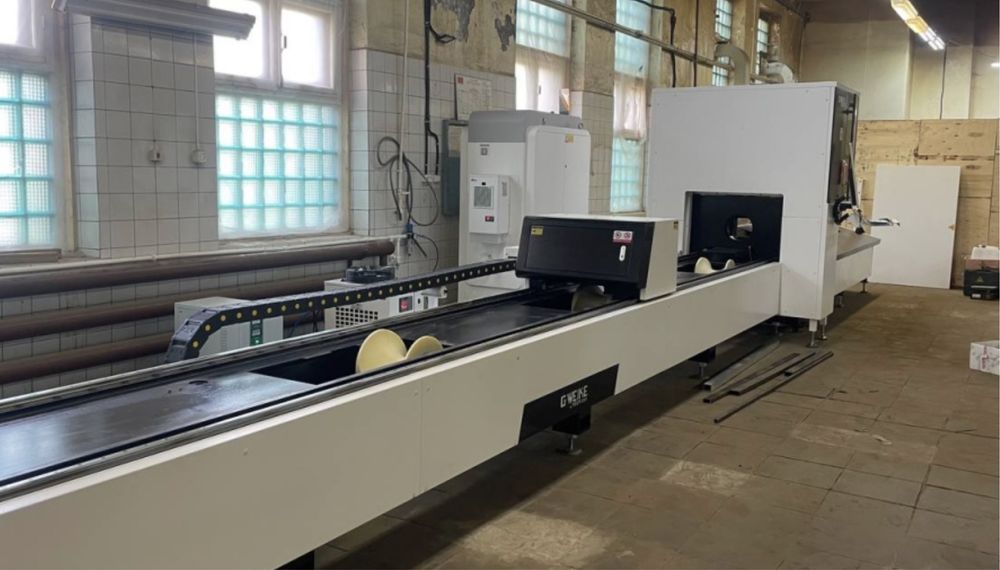

GKS6016T2 специально проектируется для высокоскоростной высокоточной резки труб маленьких и средних размеров.

Области применения:
Медицинское оборудование
Металлические мебели
Стеллажи
Стола и стулья
Автомабиль
Отопительный прибор
Осветительный прибор
Металлические перилы

Технические характеристики
Название продукции Станок волоконной лазерной резки металлических труб
Масса нетто (kg)/set 3000KG
Габариты станка 8710*2320*2200mm
Упаковка Один контейнер высокой вместимости 40HQ
Модель GKS6016T2
Ход, X ось 420mm
Ход, Y ось 6500mm
Ход, Z ось 195mm
Макс. Длина труб 6.5m
Диаметр труб Круглая труба 10 - 160мм, квадратная труба 10*10 - 160*160мм, и прямоугольная труба, и т.д.
Угол вращения, W ось Нет лимитов, n*360
Точнос ть позиционирования, X/Y ось ±0.05mm
Повторяемость позиционирования, X/Y ось ≤0.03mm
Макс. Скорость вращения, W ось 140rpm
Maкс. Скорость перемещения, X ось 120m/min

Maкс. Скорость перемещения, Y ось 120m/min
Maкс. ускорение, X, Y ось 1G
Привод патронов Передний патрон и задний патрон: пневматические.
Мини. Отходы труб 50мм
Передача патронов Зубчатое колесо
Maкс. Масса загружённых труб 80Kg
Ширина направляющего 25mm
электропопитание 380V/50HZ, 3 фаза
Комлектующие 1) волоконный источник лазера, 1 штука.
2) Режущая головка, Raytools, автофокус, 1 шт.
3) Сервомоторы и драйверы Inovance (Китай), ось X 850W, ось Y 1.8kw, B1 1.8kw, B2 1.8kw, ось Z 750W .
4) ось X / Z: шариковый винт TBI, квадратная направляющая DTX/Hiwin(Тайвань), 1 комплект.
5) Пневматические компоненты:CKD (Япония), 1 комплект.
6) Электронные компоненты: CHNT (Китай), 1 комплект.
7) Водяной чиллер Hanli, 1 шт.
8) Цифровая панель управления с ПО TUBEPRO– 1 комплект, интерфейс программы на английском и русском языках.
9) Рейка шестерня YYC/APEX (Тайвань), 1 комплект.
10) Редукторы скорости: Motoreducer , 1 комплект.
11) Вентилятор 750вт, 1 шт.
12) Система автоматической смазки, 1 комплект.
13) Беспроводной пульт управления, 1 шт.
14) Стабилизатор напряжения – 1 шт.
15) набор инструментов для установки станка -- 1 комплект.
16) Отдельный шкаф электричества -- 1 комплект.
17). Расходники на год эксплуатации - 1 комплект.
