Kingst LA1010 – високопродуктивний логічний аналізатор, який має 16 вхідних каналів та частоту вибірки до 100 МГц. Пристрій підтримує велику кількість стандартних протоколів і може використовуватися для аналізу та тестування, розробки та налагодження багатьох цифрових систем (ARM/MCU/FPGA тощо), програм, а також моніторингу та запису цифрових сигналів.

Характеристики входу:

•Кількість каналів: 16
•Максимальна частота дискретизації:
•100 МГц – 3 канали
•50 МГц – 6 каналів
•32 МГц – 9 каналів
•6 МГц – 16 каналів

•Пропускна спроможність: 20 МГц
•Мінімальна ширина імпульсу: 20 нс
•Діапазон вхідної напруги: від -50 до +50 В
•Вхідний опір: 220 КОм
•Ємність: 12 пФ
•Налаштовуваний рівень тригера: від -4 до +4 В (крок: 0.01 В)

Характеристики ШІМ-виходу:

•Кількість каналів: 2
•Діапазон частот: від 0.1 до 10 МГц
•Крок налаштування частоти ШІМ-генератора: 10 нс
•Крок налаштування ширини імпульсу ШІМ-генератора: 10 нс
•Вихідна напруга: 3.3 В
•Вихідний опір ШІМ: 50 Ом
•Підтримувані протоколи: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, •Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Parallel та ін.
•Живлення: через роз'єм USB або Type-C
•Розміри: 9.5 x 5.5 x 2.3 см
•Вага комплекту: 400 г

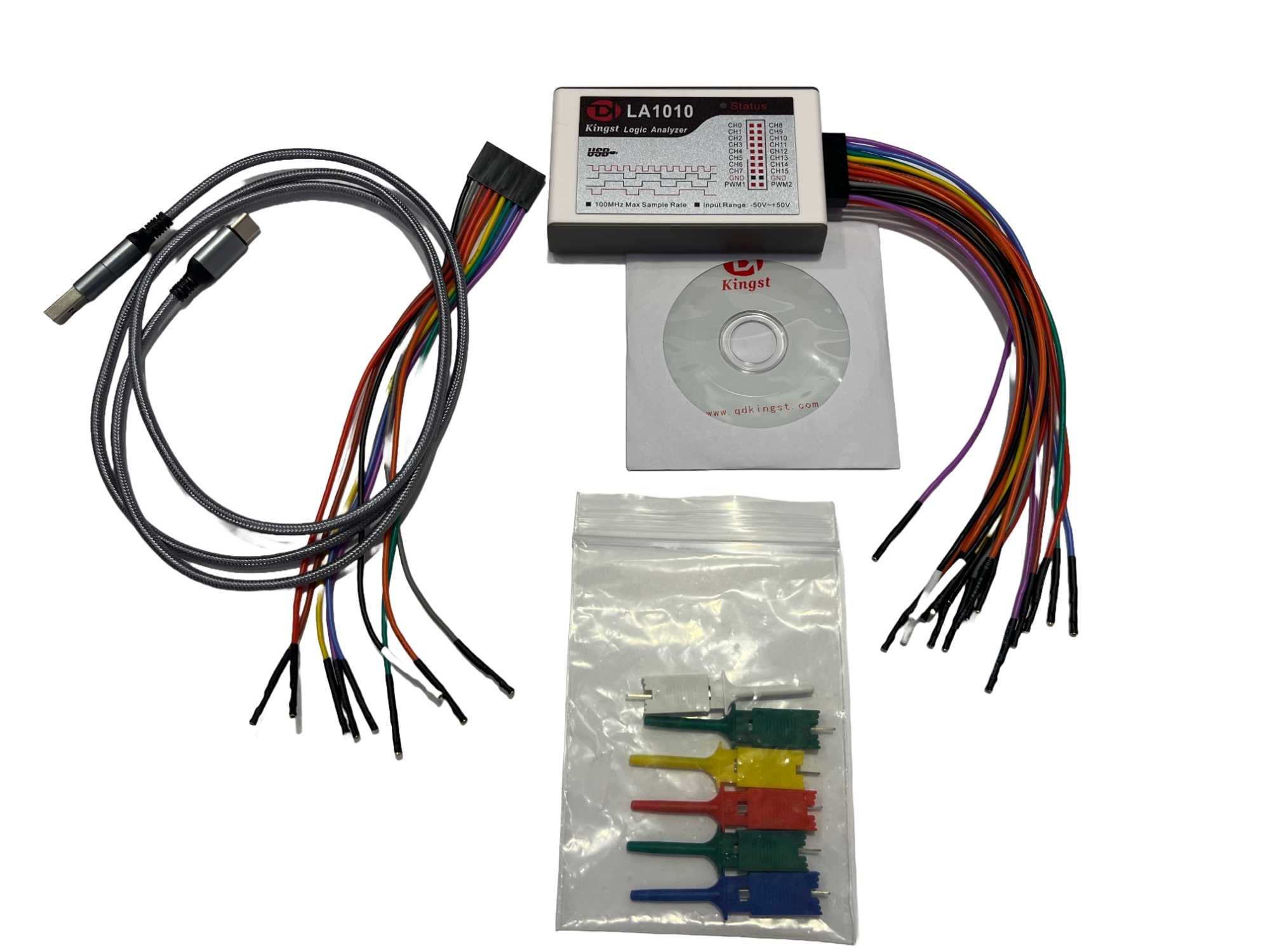

Комплектація: аналізатор Kingst LA1010, з'єднувальні дроти, кабель USB - Type-C, кольорові кліпси для захоплення дротів у кількості 20 шт,диск із програмою, а також інструкція англійською та китайською мовами.
