Универсальная производственно-сборочная линия конвейерного типа
1. Общая информация
Наименование оборудования:
Универсальная производственно-сборочная конвейерная линия для производства электронной и электромеханической техники и потокового тестирования.
Назначение:
Линия предназначена для организации полного производственного цикла электронных и электромеханических изделий, включающего:
монтаж компонентов;
узловую сборку;
электрическое тестирование;
настройку изделий;
испытания;
упаковку.
Основные функциональные возможности: Потоковая сборка электронных и электромеханических изделий. Проведение электрических и функциональных тестов изделий непосредственно во время движения по конвейеру. Интегрированная система гальванической развязки для защиты чувствительной электроники. Питание изделий на технологических паллетах во время транспортировки. Применение роботизированных модулей перемещения и упаковки изделий. Модульная структура, позволяющая конфигурировать систему в соответствии с планировкой производственного помещения.

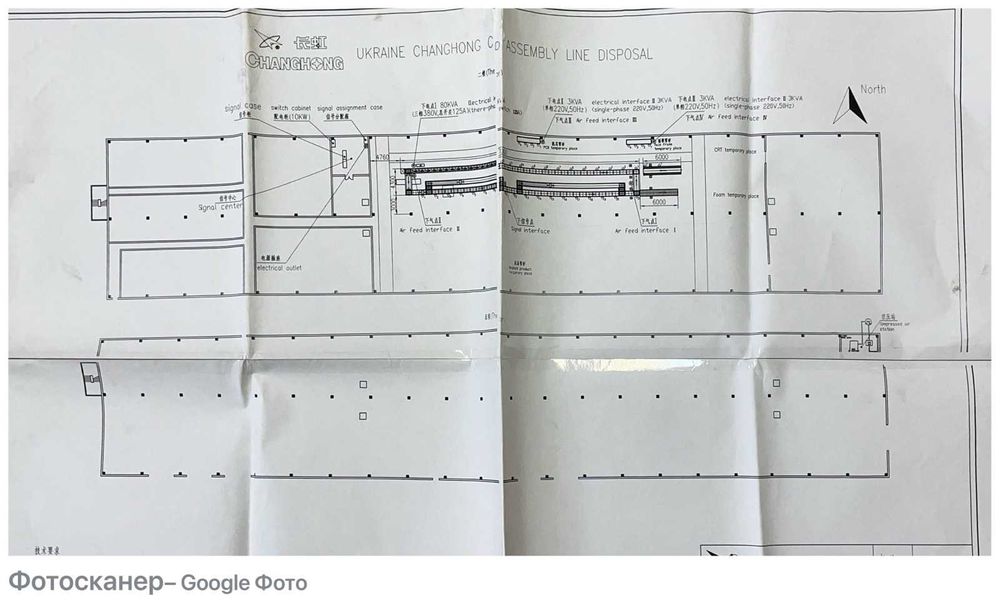

2. Габаритные и конструкционные параметры
Основные габаритные параметры:
Общая длина конвейерной системы: 134 м.
Длина активного сборочного участка: 48 м
Количество рабочих столов: 75 шт.
Размер рабочего стола: 1000 × 700 мм.
Количество одновременно активных рабочих постов: до 54.
Шаг между рабочими местами: 1800 мм.
Высота рабочей поверхности: 750 – 900 мм.
Модульность системы: Секционная конструкция с базовым модулем длиной 6000 мм. Возможные конфигурации:
линейная; П-образная; параллельная или многоконтурная.
Несущая конструкция:
Материал: толстостенный стальной профиль;
высокопрочный анодированный алюминиевый конструкционный профиль.
Покрытие: антикоррозийное порошковое.
Нагрузка:
Статическая нагрузка на рабочий пост: до 150 кг.
Динамическая нагрузка на транспортную паллету: до 80 кг.
Логистическая инфраструктура линии:
Интегрированные зоны временного хранения для компонентов и готовой продукции. Технологические накопительные участки паллет.

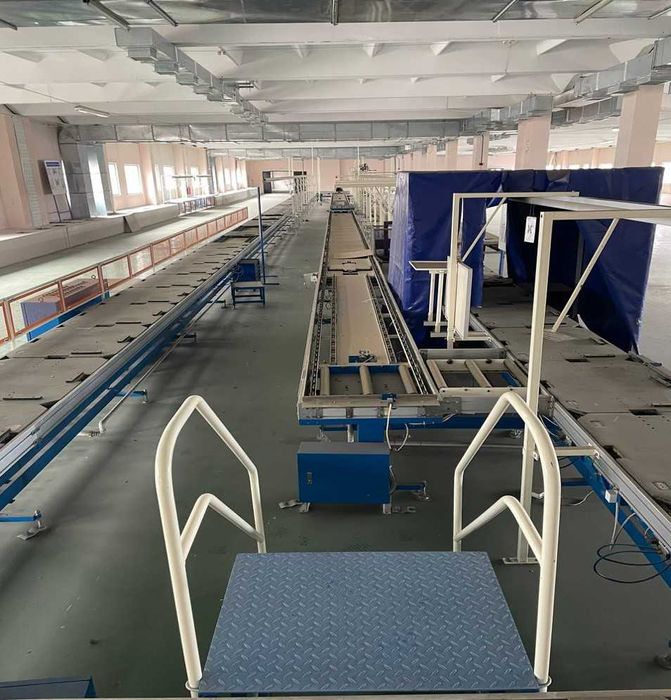

Пешеходные переходы:
Стационарные лестницы-платформы
Обеспечивают безопасное перемещение персонала через конвейерную линию. Соответствуют требованиям промышленной безопасности.

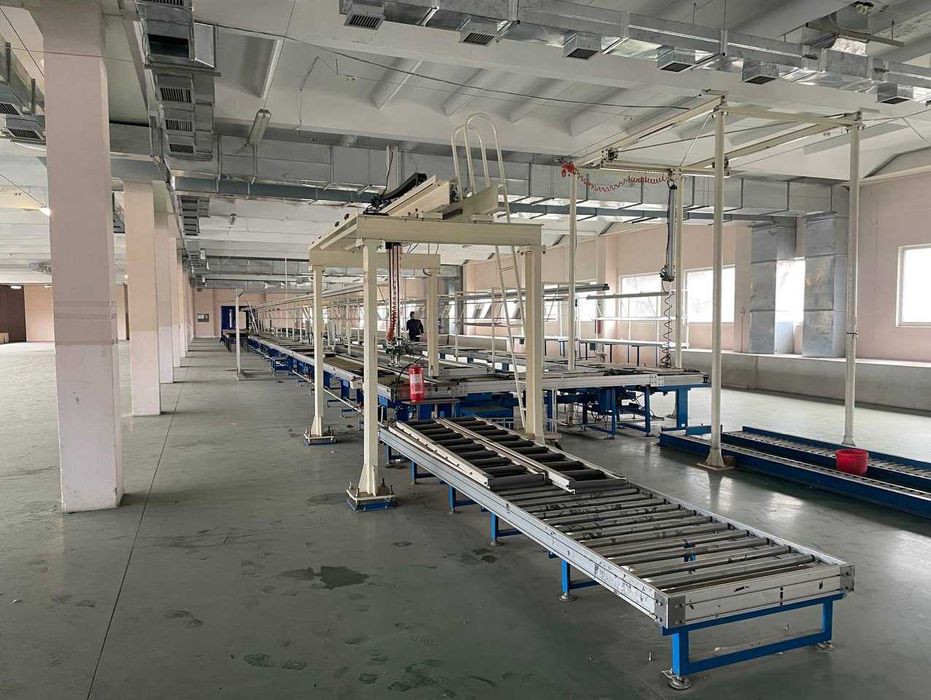

3. Конвейерная и приводная система
Тип конвейера: Роликовый цепной конвейер с двухскоростной цепью

Основные характеристики:
Плавная транспортировка изделий между рабочими постами.
Функция накопления паллет
Приводная система:
Тяговый модуль выполнен на базе промышленных мотор-редукторов с повышенным эксплуатационным ресурсом.
Регулировка скорости:
Диапазон скорости: 0,5 – 3,0 м/мин.
Плавное регулирование через частотный преобразователь.

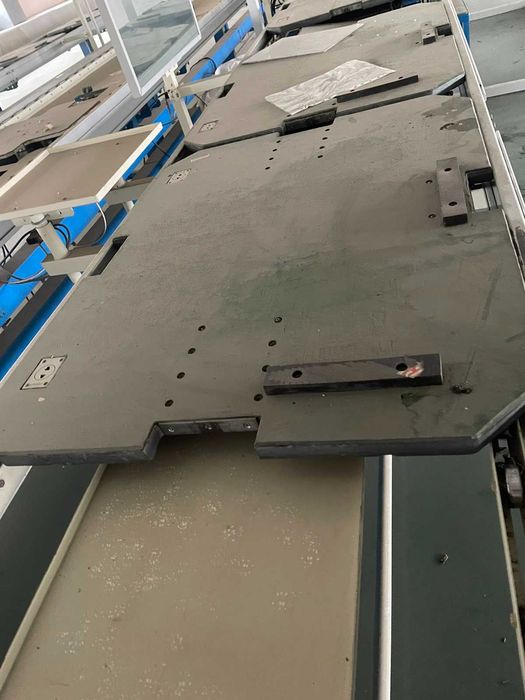

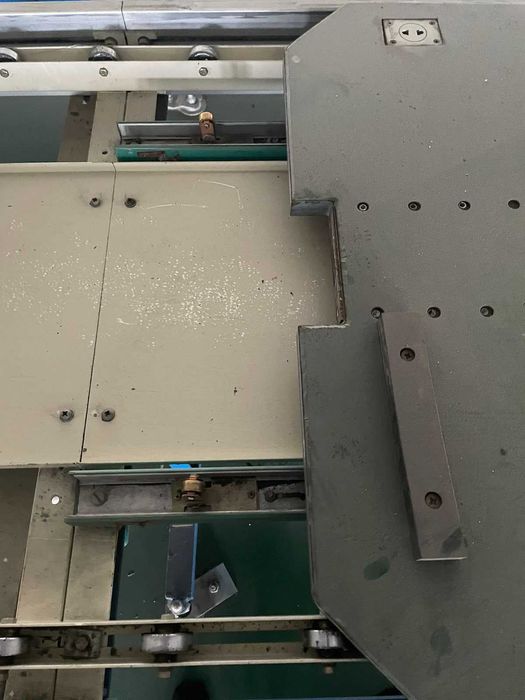

Рабочие столы :
Антистатические технологические платформы для транспортировки изделий.
Оснащены интегрированными электрическими розетками. Обеспечивают подачу питания к изделию во время движения по линии.

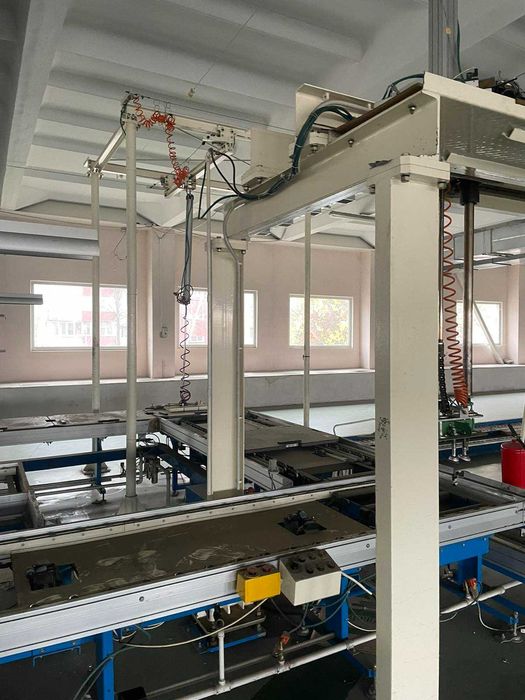

4. Роботизированные модули
Для автоматизации технологических операций линия оснащена манипуляционными модулями.
Основные характеристики:
Вакуумные захваты для работы с изделиями. Вертикальные пневматические направляющие. Высокая скорость цикла и точность позиционирования.
5. Электротехническая инфраструктура и энергоснабжение
5.1 Центральное электропитание:
Входная мощность системы: 80 кВА.
Напряжение: 380 В.

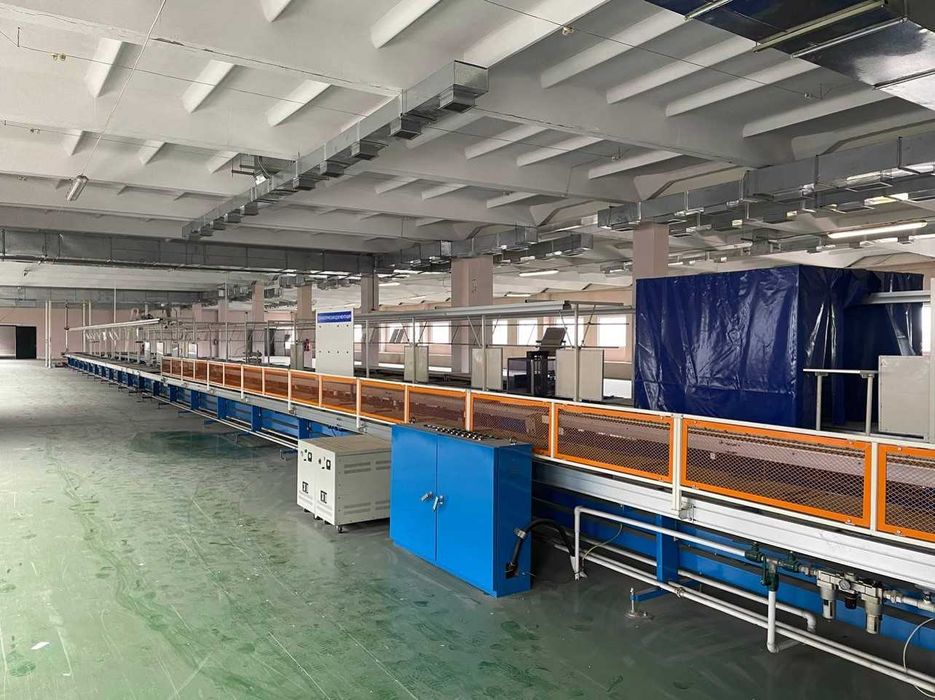

5.2 Система "чистого" питания:
Для защиты чувствительного оборудования используется система гальванической развязки.

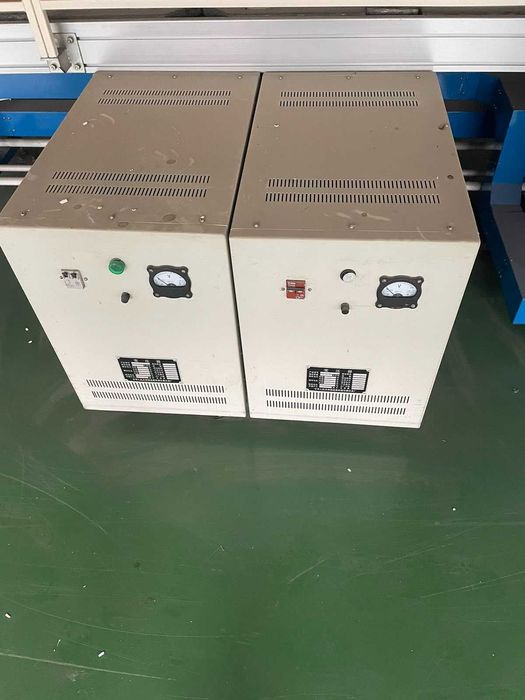

Изолирующие трансформаторы:
Тип: сухие трансформаторы DG-15KVA. Количество: 2 шт. Суммарная мощность: 30 кВА.
Назначение: устранение электромагнитных помех, стабилизация параметров питания, защита измерительной и тестовой аппаратуры.
5.3 Секционное распределение питания:
Центральный шкаф управления осуществляет распределение питания на независимые функциональные контуры:
IRON POWER: питание паяльного оборудования.
INSTRUMENT POWER: питание измерительной и тестовой аппаратуры.

ADJUST POWER: линия для настройки изделий с возможностью локальной регулировки напряжения (102 – 236 В).
AGEING POWER: специализированная линия для проведения длительных стресс-тестов готовой продукции.
5.4 Компоненты электрозащиты:
Блоки питания автоматики: серия QUINT POWER
Индивидуальная защита рабочих постов: розетки WC104, плавкие предохранители 5 А (F103H).
6. Антистатическая (ESD) защита и безопасность
6.1 ESD-защита: Линия соответствует требованиям стандарта IEC 61340-5-1.
Антистатическое покрытие: поверхностное сопротивление 10⁶ – 10⁹ Ом. Система заземления: общесистемный контур заземления, точки подключения ESD-браслетов на каждом рабочем посту.
6.2 Система безопасности:
Аварийная остановка:
Мгновенное отключение приводов и силовых контуров.
7. Освещение рабочих мест
Каждый рабочий пост оснащается индивидуальным освещением.
Рекомендуемый уровень освещенности рабочей зоны: 500 – 750 лк.
Данный уровень соответствует требованиям стандартов для выполнения точных сборочных и монтажных работ с электронными компонентами.
8. Акустические характеристики
Благодаря применению современных приводных систем и высокоточных механических узлов обеспечивается низкий уровень шума во время работы. Соответствует санитарным нормам для постоянных рабочих мест.
Уровень шума: не более 65 дБ.

Ищете эффективное и гибкое решение для вашего производства? Представляем универсальную сборочную линию от государственной китайской компании Changhong . Эта линия идеально подходит для сборки любых изделий, обеспечивая высокую производительность и адаптивность под ваши нужды.
На данный момент аналогов на рынке Украины нет.

Для получения дополнительной информации и по вопросам приобретения, пожалуйста, свяжитесь с нами. цена договорная
