FNIRSI-2C23T — це повнофункціональний, дуже практичний двоканальний цифровий осцилограф «три в одному», створений FNIRSI для індустрії технічного обслуговування та розробки.

Цей пристрій має три основні функції: осцилограф, мультиметр і генератор сигналів.

Осцилограф використовує апаратну архітектуру FPGA+MCU+ADC із частотою дискретизації 50 МГц/с, аналоговою смугою пропускання 10 МГц, вбудованим модулем захисту від високої напруги, максимальною підтримкою вимірювання пікової напруги ± 400 В;

Підтримка збереження та перегляду скріншотів сигналу для аналізу. Мультиметр має 4-значне справжнє ефективне значення 10000 точок і підтримує вимірювання змінної/постійної напруги та струму, а також вимірювання ємності, опору, діодів, увімкнення/вимкнення та інші функції вимірювання.

Незалежно від того, чи користуються ним професіонали, фабрики, школи, ентузіасти - це ідеальний багатофункціональний інструмент.

Оснащений вбудованим генератором функціональних сигналів DDS, він може виводити 7 типів функціональних сигналів з максимальною вихідною частотою 2 МГц для всіх сигналів і кроком 1 Гц; Вихідна частота, амплітуда та робочий цикл регулюються.

Використовуючи 2,8-дюймовий РК-екран високої чіткості з роздільною здатністю 320 * 240 із вбудованою літієвою акумуляторною батареєю ємністю 3000 мАг, час роботи в режимі очікування може досягати 6 годин. Надає користувачам більше практичних функцій у компактному та зручному формфакторі.

Особливості:
Подвійний канал
Функція осцилографа
Функція мультиметра
Функція генератора сигналів
Аналогова смуга пропускання 2x15Mhz
Частота дискретизації 50M
Апаратна архітектура ARM+FPGA+ADC
Збереження хвилі
Експорт сигналу
Інтелектуальний захист від пошкодження
Матеріал оболонки ABS + силікон (захист від падіння та удару)

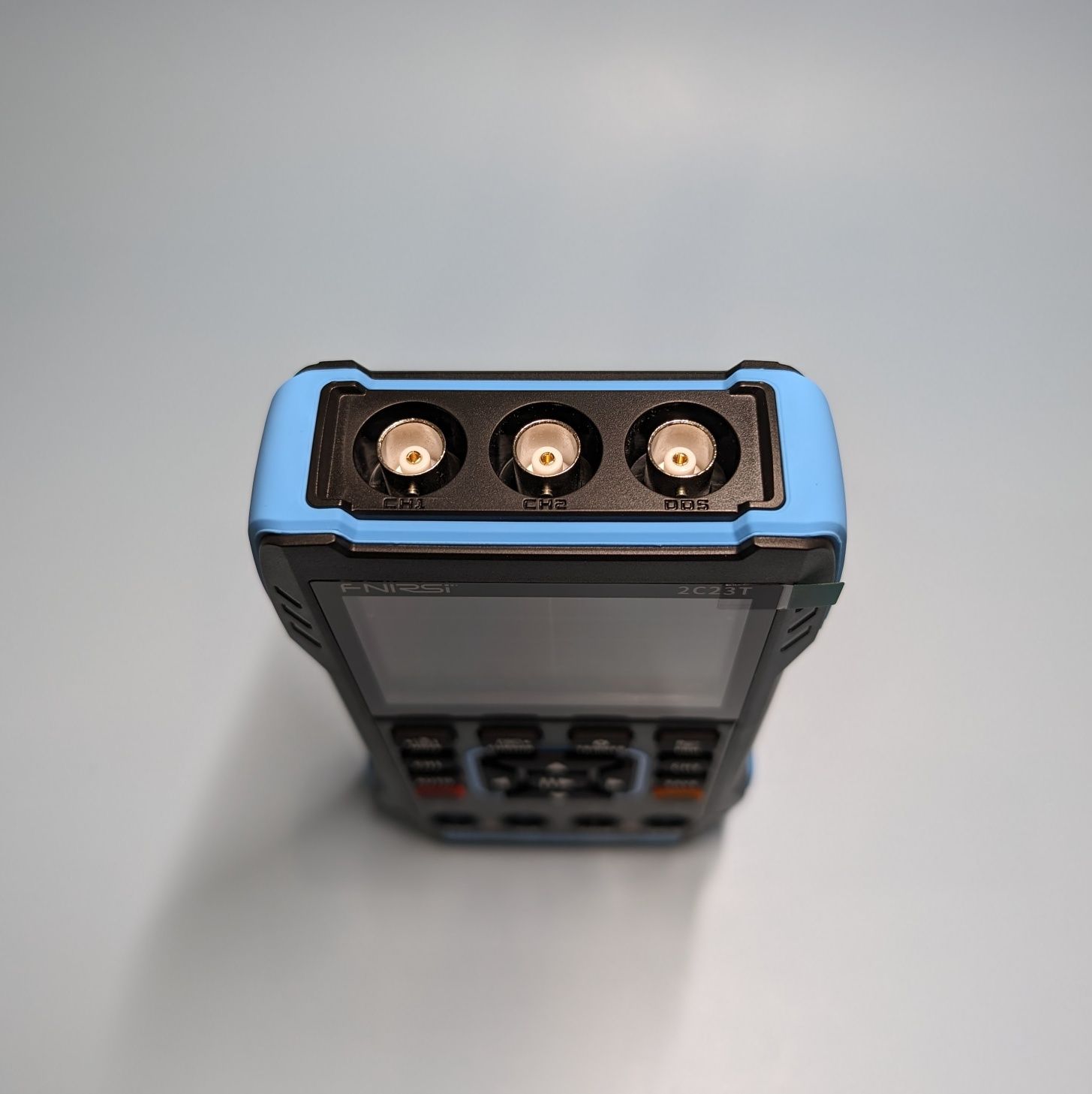

Два ізольованих канали осцилографа є незалежними, уникаючи перешкод один з одним і роблячи виявлення сигналу більш точним

Плата печатного монтажу (PCB) використовує високовартісний процес нанесення золота, що гарантує вищу антиоксидантну та стійкість до корозії, більш стабільну продуктивність і вищу надійність порівняно зі звичайними методами.

Можливість збереження скріншоту сигналу одним натиском кнопки. Збережене зображення можна переглядати в осцилографі або експортувати на комп’ютер, що полегшує вторинний аналіз.

Схема захисту з подвійним керамічним запобіжником. Інтелектуальний захист від згорання із захистом від перевантаження, вбудований подвійний запобіжник, що робить його безпечнішим.

Літієва батарея великої ємності 3000 мАг, можливість повторного заряджання,
забезпечує додаткові 6 годин роботи, щоб ви могли працювати на повну протягом усього дня!

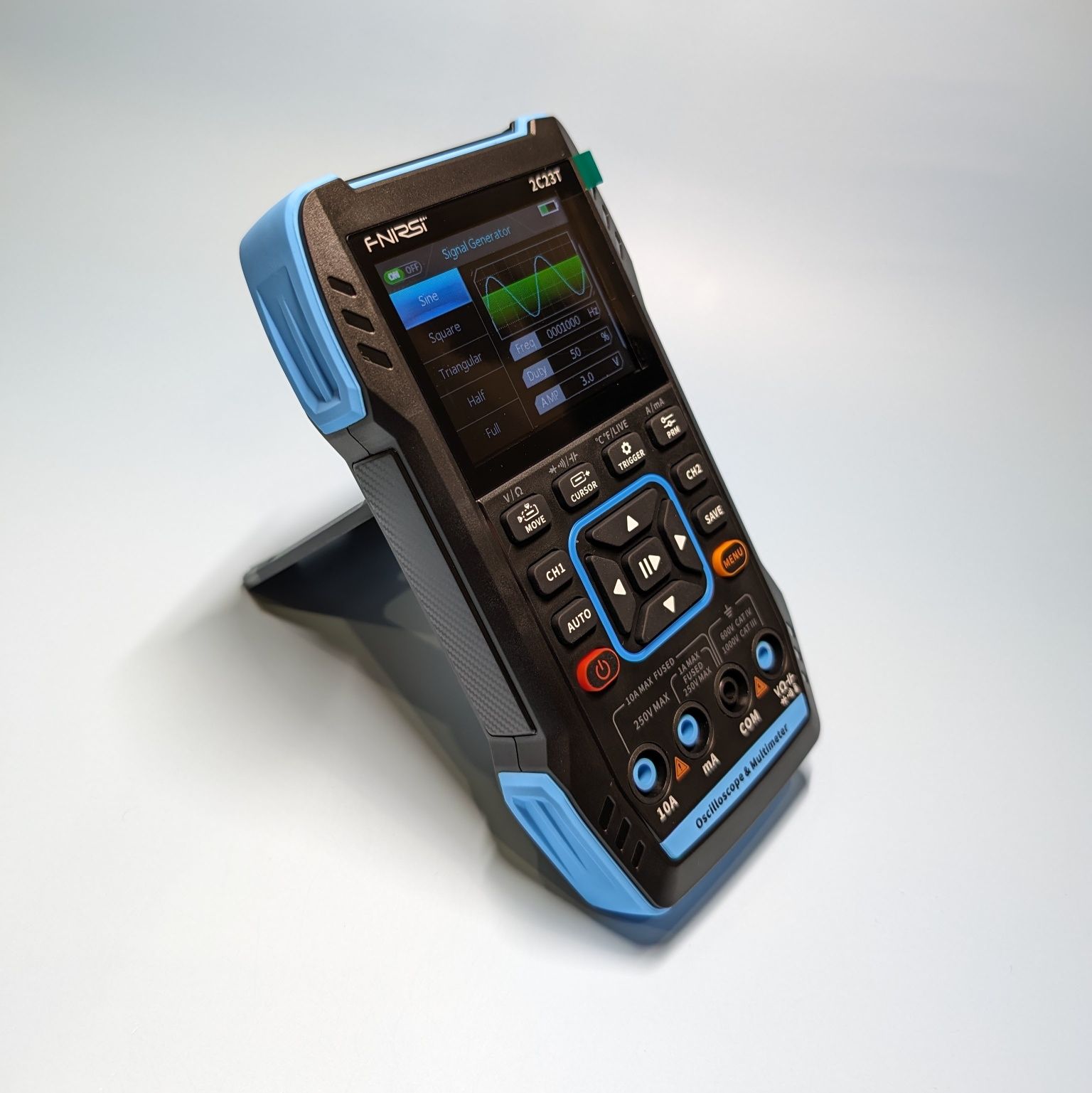

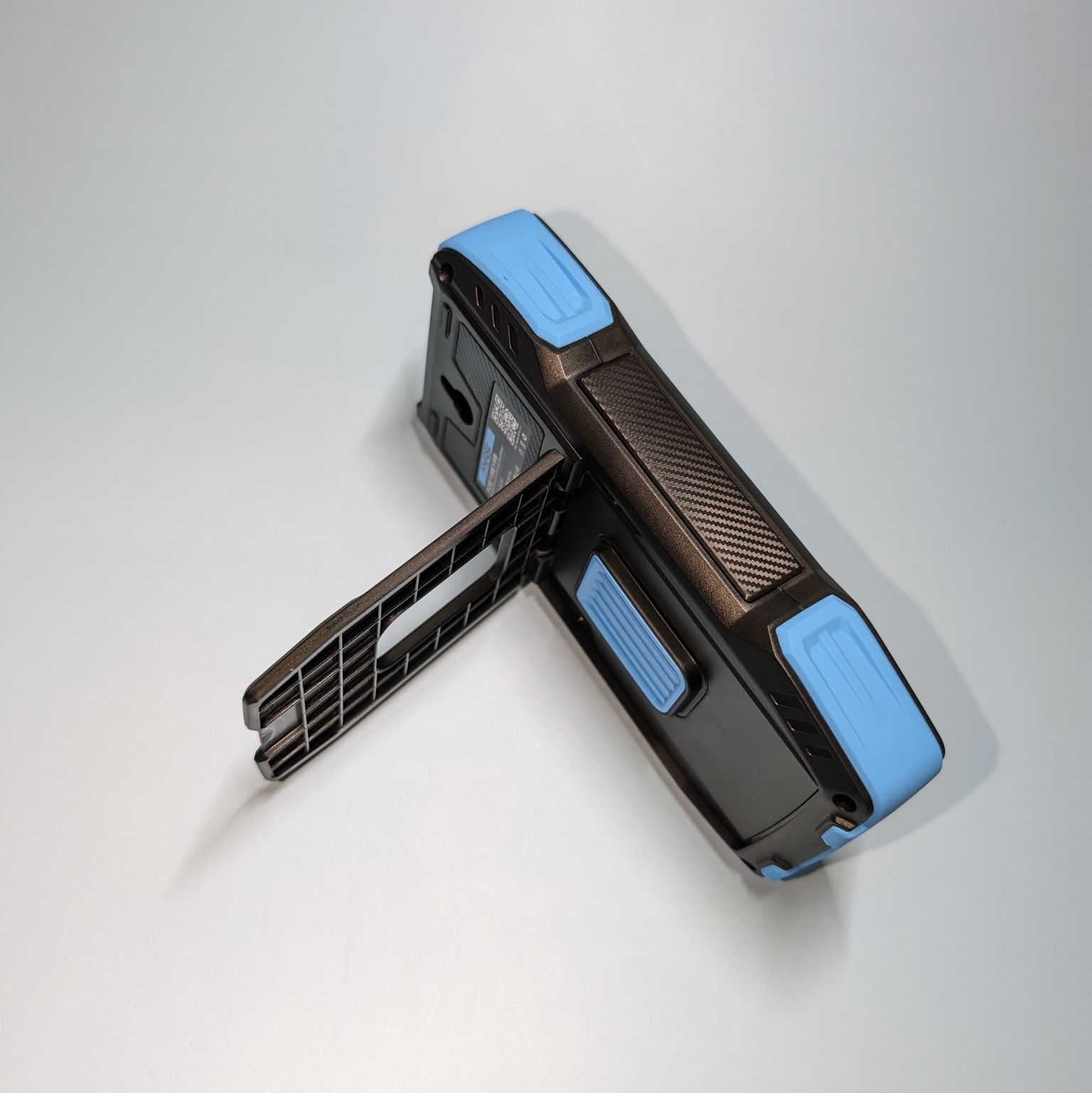

Відкидна підставка

Порт Type-C (синхронізація, зарядка, прошивка)

Силіконові кнопки

Осцилограф
Канал: Двоканальний
Частота дискретизації: 50М
Аналогова ширина смуги: 10М (незалежно для обох каналів 10М)
Глибина зберігання: 32КБ
Імпеданс: 1ΜΩ
Діапазон базового часу: 50нс-10с
Вертикальна чутливість: 20мВ/дел-10В/дел (X1)
Максимальне вимірюване напруга: +400В
Режим тригера: AUTO/Normal/Single
Тип тригера: Зростання фронту, Падіння фронту
Режим відображення: YT/Scroll
Метод з'єднання: AC/DC
Збереження знімка хвильової форми: Так
Експорт зображень хвильової форми: Так

Широке застосування для точного вимірювання
Вимірювання напруги в мережі 220В
Вимірювання імпульсного джерела живлення
Вимірювання форми сигналу кварцевого генератора
Вимірювання пульсового сигналу
Вимірювання пульсацій потужності
Вимірювання звукового сигналу

Генератор сигналів
Канал: Одноканальний
Частота: 1Гц-2МГц
Амплітуда: 0,1-3,3В

Форма вихідного сигналу:
-синусоїда
-квадратна хвиля
-трикутна хвиля
-повна хвиля
-напівхвиля
-шумова хвиля
-DC

Мультиметр
4-розрядне ціле число для вимірювання істинного RMS (9999 лічильник)
Визначення напруги, струму, ємності, опору, діоду, увімкнено/вимкнено та нульового фази
Максимальна напруга на вході:
AC750V, DC1000V
Автоматичний діапазон, інтелектуальний захист від згорання
Збереження даних, цифровий дисплей з кольоровим екраном
Функції:
Напруга постійного струму
Діапазон 9,999 В/99,99 В/999,9 В
Точність ±(0,5%+3)
Змінна напруга
Діапазон 9,999 В/99,99 В/750,0 В
Точність ±(1%+3)
Постійний струм
Діапазон 9999uA/99.99mA/999.9mA/9.999A
Точність ±(1,2%+3)
Змінний струм
Діапазон 9999uA/99.99mA/999.9mA/9.999A
Точність ±(1,5%+3)
Опір
Діапазон
9,999ΜΩ/999,9ΚΩ/99,99ΚΩ/9,999ΚΩ/999,90
Точність ±(0,5%+3)
Діапазон 99,99ΜΩ
Точність ±(1,5%+3)
Ємність
Діапазон
999,9uF/99,99uF/9,999uF/999,9nF/99,99nF/9,999nF
Точність ±(2,0%+5)
Діапазон 9,999 мФ/99,99 мФ
Точність ±(5,0%+20)
Температура
Діапазон (-55~1300°C)/(-67~2372°F)
Точність ±(2,5%+5)
Діод
Тест на провідність
Виявлення напруги

Габарити: 167*89*35 мм
Вага: 300г

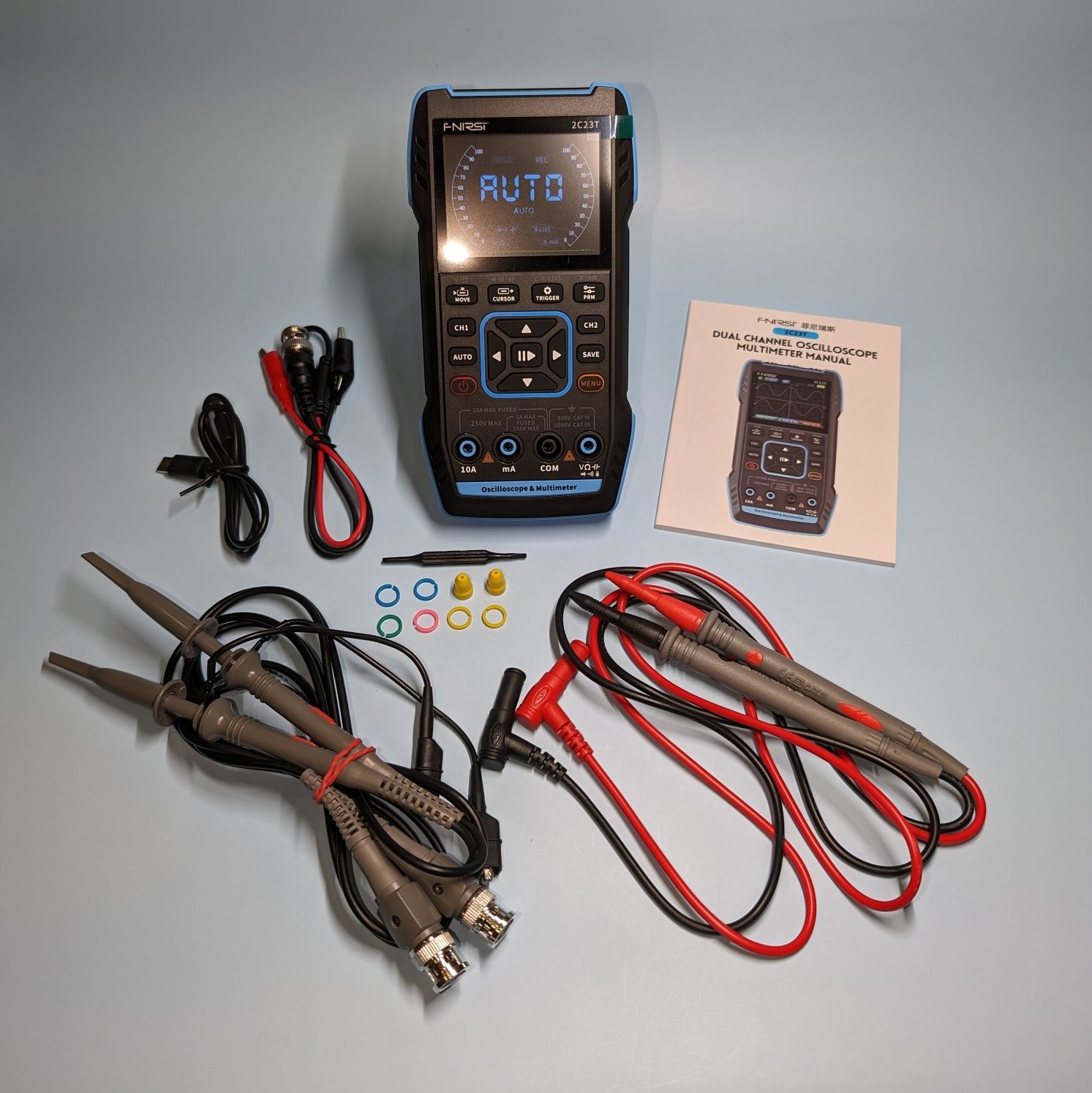

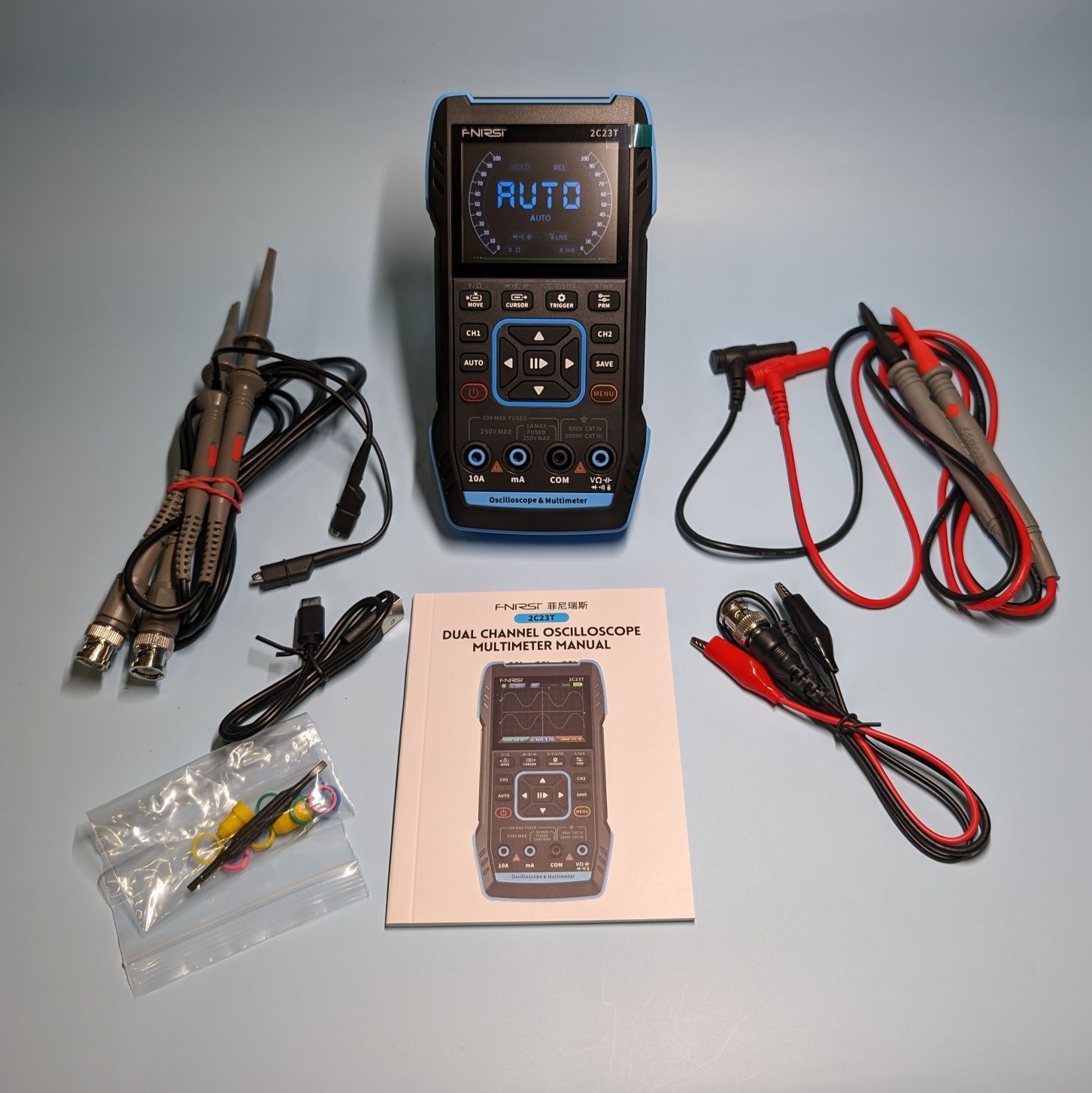

Комплектація:
-Fnirsi 2C23T
-10X зонд
-Крокодиловий затискний зонд
-Щуп мультиметра
-Зарядний кабель
-Інструкція
