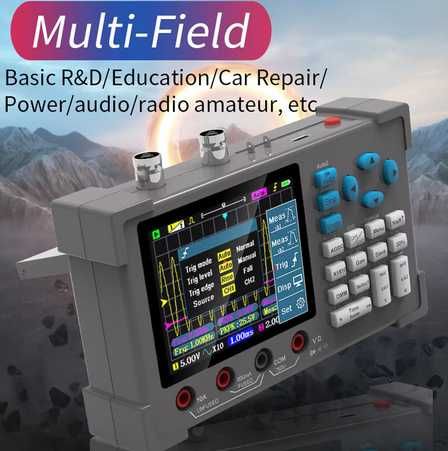

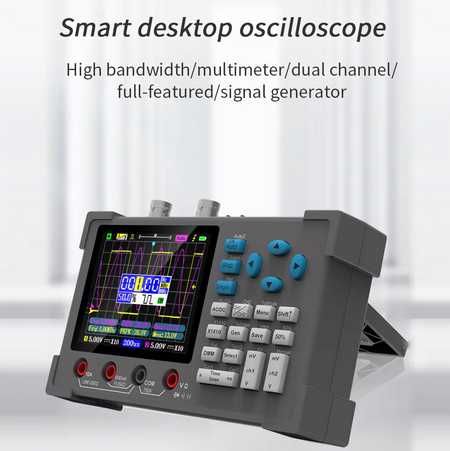

Осцилограф DSO3D12 має смугу пропускання шириною 120 МГц і частоту дискретизації 250 MSa/s, також містить високоточний True RMS мультиметр і 2,5 В генератор сигналів. Підтримується повністю автоматичний режим вимірювань. Крім того, цей осцилограф має живлення від USB Type-C 5 B і здатний працювати від вбудованого акумулятора до 6 годин без підзарядки.

Застосування ARM і FPGA чипів забезпечує високошвидкісне отримання сигналу, високошвидкісне оброблення даних і широкий функціонал.

Може бути використаний для відладки мікрокомп'ютерів, ремонту автомобілів, побутової техніки, налагодження DIY, відладки джерел живлення, перетворювачів частоти і так далі.

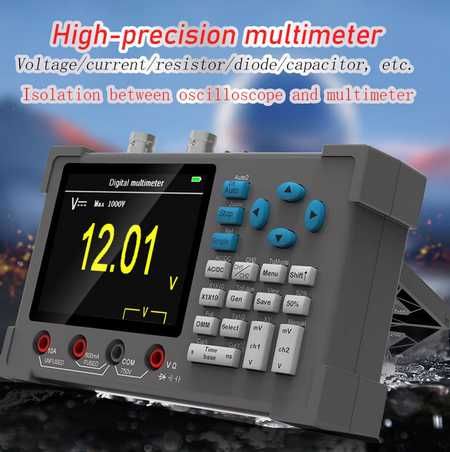

Вбудований високоточний мультиметр, підтримує режими вимірювань напруги, струму, опору, ємності, а також має функції перевірки діода і прозвонки кола. Мультиметр ізольований від осцилографа, точність вимірювань висока, підтримується швидке калібрування.

З виводів у нижній частині осцилографа, за допомогою вбудованого генератора сигналів, можна одержувати різні форми сигналів амплітудою 2,5 В, як-от синусоїдальні, квадратні, трикутні хвилі та напівхвилі, діапазон регулювання частоти яких становить 0~2 МГц.

Осцилограф має 14 режимів вимірювання сигналу: частота, пік-пік, робочий цикл, амплітуда, середньоквадратичне значення змінного струму (RMS), середнє значення, період, ширина імпульсу, -ширина імпульсу, Max, Min, Top, Base, -робочий цикл.

При всій своїй різноманітності функцій, осцилограф DSO3D12 має невеликі, порівняно з іншими осцилографами, розміри, що робить його найкращим портативним рішенням. Осцилограф можна запросто помістити в сумку і він не займатиме там багато місця.

Характеристики:

Частота дискретизації в реальному часі: 250 MSa/s
Ширина смуги пропускання: 120 МГц (тільки CH 1); 60 МГц (CH 1 + CH 2)
Кількість каналів осцилографа: 2
Глибина зберігання: 128 Кб
Діапазон часової розгортки: 5 нс - 10 с
Чутливість: X1: 10 мВ/под. ~ 10 В/под.; X10: 100 мВ/под. ~ 100 В/под.
Режим тригера: Auto/Normal/Single
Тип тригера: Наростаючий / Падаючий
Режим відображення: YT/XY/Roll
Еквівалентна вибірка: 500 млн
Час наростання: 3 нс
Зміщення постійного струму: ±2%
Максимальна пікова напруга: ±40 В (1x); ±400 В (10x)
Збереження форми сигналу/Скріншот: Так
Вимірювання форми сигналу: 14 типів
Режим XY: Так
Швидке перетворення Фур'є (БПФ/FFT): Так
Напруга постійного струму: 600 мВ/6,00 В/60,0 В/600 В/750 В; Точність: ±(0,5%+3)
Напруга змінного струму: 600 мВ/6,00 В/60,0 В/600 В; Точність: ±(1%+3)
Сила постійного струму: 600 мА/10 А; Точність: ±(2%+5)
Сила змінного струму: 600 мА/10 А; Точність: ±(3%+5)
Опір 600,0 Ом: Точність ±(1,5%+3); Опір 600,0 Ом: Точність ±(1,5%+3)
Опір 6,000 кОм/60,00 кОм/600,0 кОм: Точність ±(1%+3)
Опір 6,000 МОм: Точність ±(1,5%+5)
Опір 60,00 МОм: Точність ±(3%+3)
Ємність 60.00nF/600.0nF/6.000uF: Точність ±(5%+5)
Ємність 60.00pF/600.0uF Точність: ±(10%+5)
Перевірка діода: 0,0 В~3,3 В, відображатиме OL, коли напруга перевищує 3,3 В
Прозвонка: Видає звук при опорі 50 Ом і нижче
Генеровані хвилі: Синусоїдальна / Прямокутна / Трикутна хвиля / Напівхвилі
Напруга генератора сигналів: 2,5 В ± 0,05
Частота генератора сигналів: 1 Гц ~ 2 МГц
Точність частоти: ±0,01%
Розмір екрана: 3,2 дюйма
Мова: Англійська / Китайська
Підставка: Вбудована складна підставка
Роз'єм живлення: USB Type-C
Напруга живлення: 5 В
Робота від батареї: Близько 6 годин
Розміри: 14,5 x 8,6 x 3,2 см
