Реле напруги РНПП-311М (24В) призначено для:

для контролю допустимого рівня напруги;
для контролю правильного чергування і відсутності злипання фаз;
для контролю повнофазності і симетричності напруги мережі (перекосу фаз);
для вимкнення навантаження при неякісній напрузі мережі;
для контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напруги;
для відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазі.

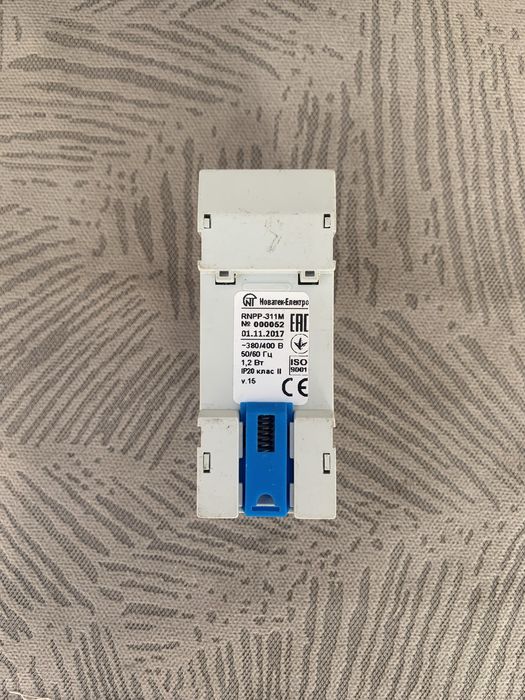

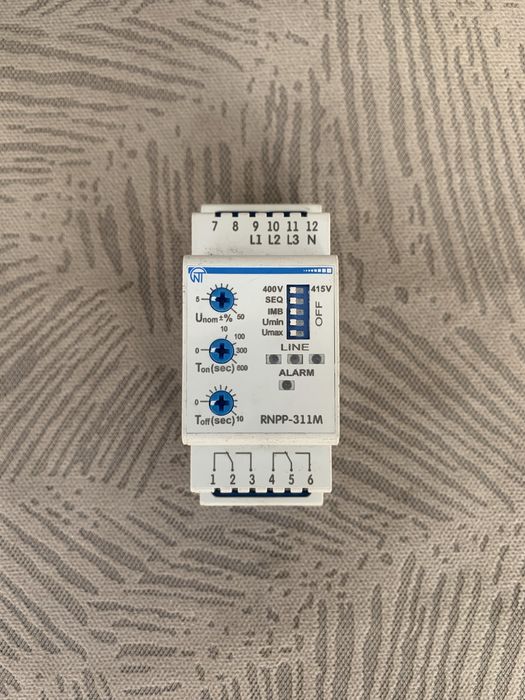

RNPP-311M (24В) здійснює контроль нуля непрямим методом. У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функцій. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.

РНПП-311М (24В) працює в різних режимах:
– Контроль мінімальної / максимальної напруги;
– Контроль мінімальної напруги; – Контроль максимальної напруги;
– Контроль наявності фаз;
– Контроль неправильного чергування і наявності злипання фаз;
– Контроль перекосу фаз.

Контроль наявності фаз зберігається в будь-якому режимі роботи. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0,2 с.

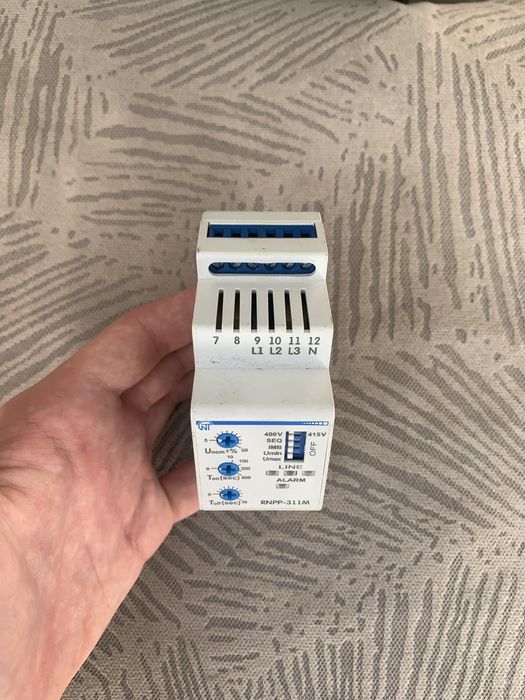

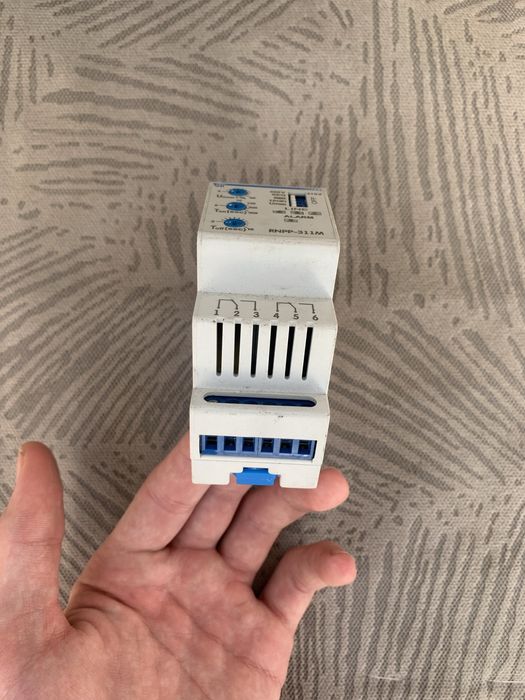

Виріб на виході має дві групи незалежних вихідних перекидних контактів (1-2-3, 4-5-6). В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти 1-2 (4-5) замкнені, а контакти 2-3 (5-6) розімкнені.
Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти 1-2 (4-5), за виключенням режиму «Контроль максимальної напруги», в якому виріб працює із зворотною логікою увімкнення.

Сфера застосування:
Для контролю фазових та лінійних напруг в трифазній мережі;
Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;
Ідеально підходить для захисту холодильних та вентиляційних установок, шафів АВР.

Основні можливості:

Контроль дозволеного рівня діючого значення напруги;
Контроль правильного чергування фаз та відсутності їх злипання;
Контроль повнофазності та симетричності мережевої напруги;
Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування;
Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги;

Можливість відключення захисних функцій.

Основнi характеристики:
Індикація: світлодіоди
Контроль обриву фаз: Так
Контроль чергування фаз: Так
Контроль асиметрії фаз: Так
Відключення захистів: Так
Регулювання: відхилення від номінальної напруги, час АПВ, час спрацювання.
Максимальний струм: Cos φ = 1,0 5 А, підключення навантаження через пускач
Габарити: 2 модулі типу S
Вага: 0,1 кг
Напруга живлення: 24В постійного струму.

Технічні характеристики:

Номінальна лінійна / фазна напруга живлення мережі, В
400 / 230, 415 / 240

Частота мережі, Гц: 45 – 65

Діапазон регулювання порогу спрацьовування за максимальною / мінімальною напругою живлення, у відсотках від номінальної напруги: 5 – 50

Діапазон регулювання часу спрацьовування захисту, с: 0 – 10

Діапазон регулювання часу АПВ, с: 0 – 600

Фіксована затримка спрацьовування за мінімальною напругою, с: 12*

Час спрацьовування при обриві однієї з фаз, с, не більше: 0,2

Час готовності під час подання напруги живлення, с, не більше: 0,2**

Величина визначення перекосу фаз, В: 60

Гістерезис за напругою, В: 5 – 6

Гістерезис за перекосом фаз, В: 5 – 6

Точність визначення порогу спрацьовування за напругою, В, не більше: 3

Точність визначення перекосу фаз, %, не більше: 2

Споживана потужність (під навантаженням), Вт, не більше: 1,2

Максимальний комутуючий струм вихідних контактів, А: 5

Ступінь захисту лицьової панелі: IP40

Ступінь захисту клемника: IP20

Клас захисту від ураження електричним струмом: II

Кліматичне виконання: УХЛ 3.1

Допустима ступінь забруднення: II

Категорія перенапруження: II

Номінальна напруга ізоляції, В: 450

Номінальна імпульсна витримана напруга, кВ: 2,5

Переріз проводів для підключення до клем, мм²: 0,5 – 1,5

Момент затягнення гвинтів клем, Н*м: 0,4

Габаритні розміри, H*B*L, мм: 90,2*36*64,5



* якщо перемикач Umin знаходиться в положенні «Увімкнено», фіксований час спрацьовування виробу становитиме 12 с.

** при роботі в режимі «Контроль максимальної напруги» час готовності складає 0,3 с.
