Технічні характеристики

Клас точності за ГОСТ 8-82 В П
Найбільший діаметр встановлюваної заготовки, мм 125
Рекомендований діаметр оброблення, мм 125
Найбільший діаметр обробки під час автоматичного завантаження, мм 60
Найменший діаметр обробки під час автоматичного завантаження, мм 5
Діаметр отвору в шпинделі, мм
Найбільша довжина виробу, що встановлюється в патроні, мм 100
Найбільша довжина виробу під час автоматичного завантаження, мм 50
Найменша довжина виробу під час автоматичного завантаження, мм 4
Висота різця, що встановлюється в різетримачі, мм 12
Кількість одночасно керованих координат 2
Допустима маса заготовки зі сталі, кг 0,25
Шпиндель
Кількість робочих швидкостей шпинделя б/с
Грани чисел обертів шпинделя, об/хв 30.2000
Центр шпинделя передньої бабки за ГОСТом 25557-82 Морзе 3ЛТ6
Кінець шпинделя
Подачи
Дискретність завдання переміщення поздовжнього (Z)/ поперечного (X), мм 0,002/0,001
Нестабільність автоматичної зупинки поздовжнього (Z)/поперечного (X), мм 0,002/0,001
Точність позиціювання поздовжнього (Z) і поперечного (X), мм ±0,01
Шорсткість поверхні під час оброблення виробів зі сталі, мкм 1,25
Шорсткість поверхні під час оброблення виробів із кольорових металів, мкм 0,32
Найбільша переміщення супорту: поздовжнє (Z)/поперечне (X), мм 180 / 110
Діапазон швидкостей поздовжніх поач, мм/хв (мм/об) 6.180
Діапазон швидкостей поперечних поач, мм/хв (мм/об) 3..90
Швидкість швидких поздовжніх/поперечних ходів, мм/хв 800/400
Кількість позицій на поворотній гумці (число інструментів у револьверній головці) 6
Електрообладнання та привод верстата
Живильна мережа верстата ~380 В 50 Гц
Напруга ланцюга керування, В =24, ~110 =24,
Напруга ланцюга освітлення, В ~24
Кількість електродвигунів на верстаті 4
Електродвигун головного приводу, кВт 2
Електродвигун-подач — кроковий ШД-5Д
Електродвигун насоса охолодження, кВт
Електродвигун інструментальної головки, кВт 0,009
Сумарна потужність електродвигунів, кВт 2,8
Сумарна потужність верстата, кВт 4,5
Габарити та маса верстата
Габаритні розміри верстата з ЧПУ (довжина, ширина, висота), мм 1680 х 920 х 1520
Маса станка з ЧПУ, кг 2100

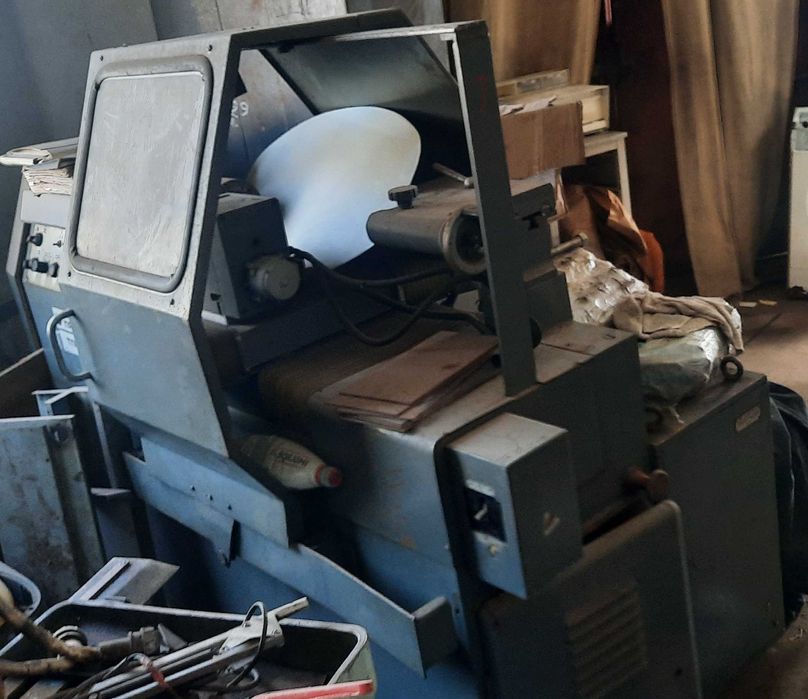

Вертат демонтован. Не подключен.
