Автомат введення резерву TOMZN TOQ7-125A 2P

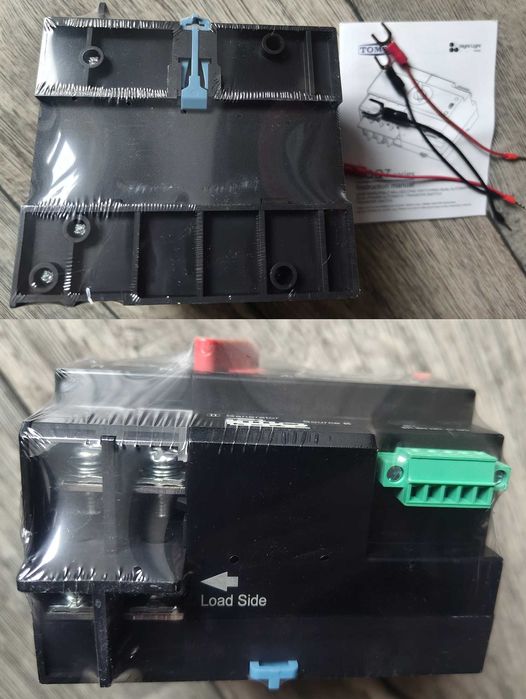

Це наступна версія популярного перемикача живлення TOMZN TOQ5 (білого кольору), вдосконалена і доповнена. Тепер у комплект додали 4 дроти для підключення реле керування, посилили безпеку (захисні кришки контактів і перемичка), клемні колодки тепер фіксуються гвинтами.
У В А Г А ! Для ручного перемикання режимів, обов’язково переведіть селекторний перемикач вибору режиму в положення "Manual"(Ручний). Якщо вручну (під напругою) перемкнути введення в режимі «Авто», то АВР вийде з ладу!

Специфікація:
Номінальна напруга Ue: AC400V 50/60Hz
Напруга ізоляції Ui: AC690V, 50/60Hz
Номінальний струм: 125A
Електричний термін служби: 2000 разів
Механічний термін служби: 5000 разів
Номінальний струм короткого замикання lq: 50 кА
Пристрій захисту від короткого замикання
(запобіжник): RT16-00-125A
Номінальна імпульсна витримувана напруга: 8 кВ
Схема керування:
Номінальна напруга керування Us: AC220V 50/60Hz
Нормальні умови роботи: 85-110%
Допоміжне коло:
2 реле, кожне з двома наборами перетворювачів контактів
Контактна ємність: AC220V 50/60Hz le=5y
Час спрацювання контактора: 50 мс
Час операції: 50 мс
Час спрацювання зворотного сигналу: 50 мс
Час вимкнення живлення: 50 мс
LED-індикація режиму роботи
Підтримка ручного режиму перемикання
Робоча температура оточуючого середовища: +5…40 °C
Монтаж: DIN рейка

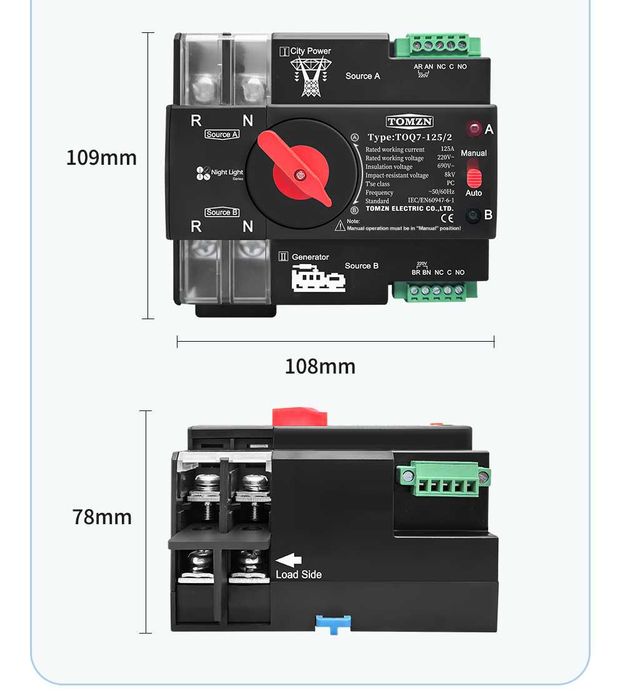

Розмір: 109 x 108 x 78 mm

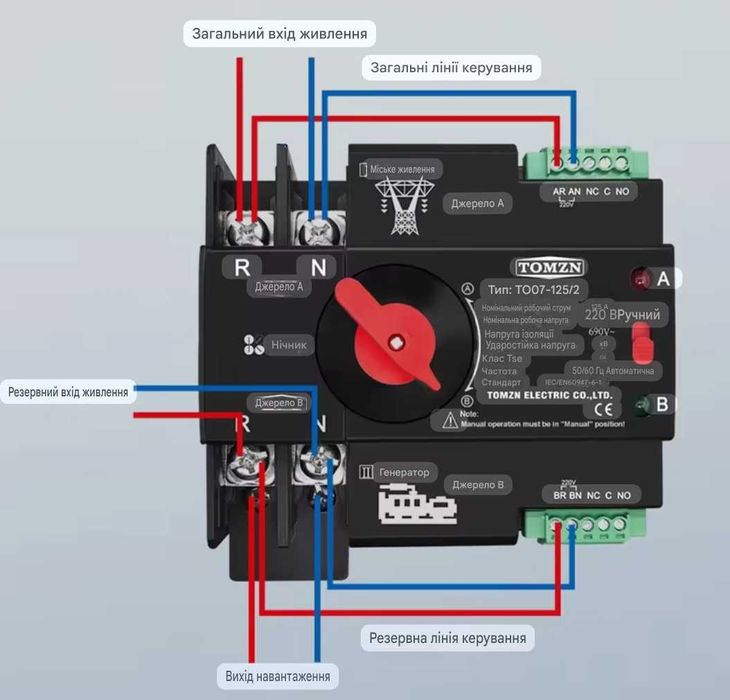

2-х полюсний (фаза та нуль) автоматичний безперевний (uniterrupted) перемикач вводу резерву(АПВ), ввод резерву (АВР), automatic transfer switch (ATS) на величину струму до 125А на напругу 230В

Переключає споживача (будинок, квариру та ін.) з загальної електромережі, при пропаданні напруги на резервну (генератор чи інвертор любих типів) та навпаки.
Перемикає миттєво, як спрацьовує ДБЖ,- без перезавантаження приладів.

Особливості:
- На АВР є сухі контакти реле: NO,NC,COM що дозволяє керувати відключенням резервного джерела живлення, наприклад генератора, або іншими приладами де потрібні сухі контакти.
Будь ласка, майте на увазі, що перемикач не може запускати генератор, але може його заглушити.
- При наявності двох джерел живлення (основного і резервного) АПВ буде перемкнуто на основне джерело.
- Перемикання між основним джерелом і резервним відбувається автоматично. Моживо перемикання вручну, для цього переведіть маленький перемикач на режим "Manual"
- Відсутні обмеження щодо сфер застосування, якщо величина напруги та струму не перевищують заявлені (220В, 125А).
- Основна функція - переключення між джерелами напруги. Для захисту від скачків напруги необхідно використовувати реле захисту.
