Верстат в ідеальному стані (як НОВИЙ), максимальна комплектація, напрацювання 1000 годин, робилося щотижневе ТО, в жовтні 2025 року було зроблено річне ТО сервісною службою офіційного постачальника Doosan в Україні.
Запрошуємо на огляд!!! Ціна з ПДВ.

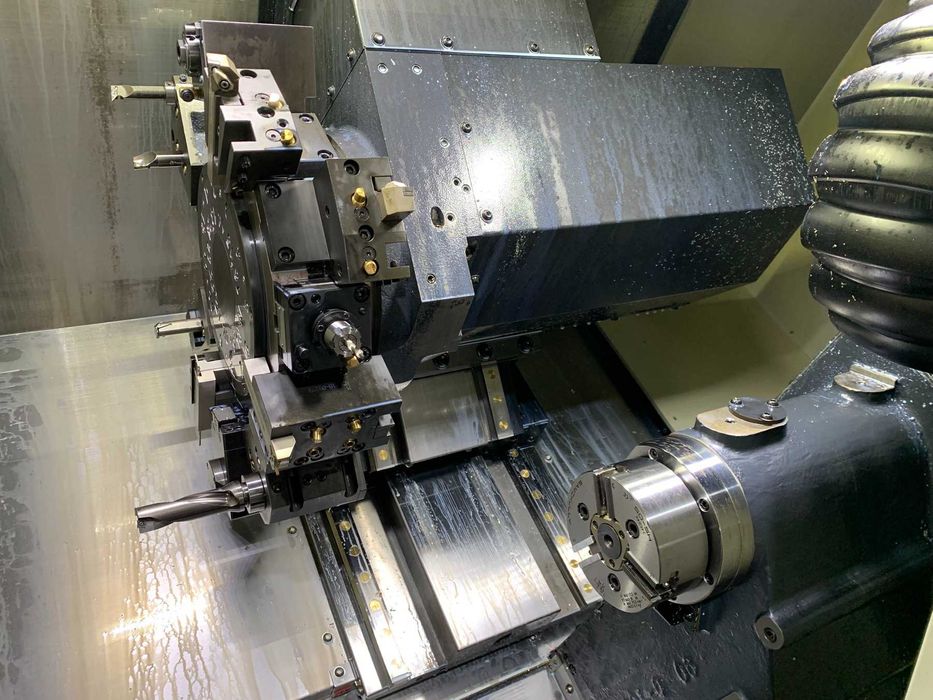

Конструкція станини серії LYNX – істинно «нахилена» станина під кутом 30 градусів – на відміну від конструкції багатьох конкурентів. Станина являє собою монолітне чавунне лиття (включаючи опорні напрямні супорта) із дрібнозернистого ливарного чавуну Meehanite, що забезпечує підвищену міцність і зниження вібрацій при обробці деталей – для максимальної
продуктивності процесу точіння.
Опорні напрямні при виробництві шліфуються за одну установку – в одній площині, що при експлуатації виключає термічні викривлення співвісності, тим самим гарантуючи прецизійну точність протягом тривалого строку експлуатації у важкому режимі
роботи. Нахил станини дозволяє зручно здійснювати завантаження, перевірку й заміну інструмента.

Технічні характеристики:
Модель верстата LYNX 2100LSYA

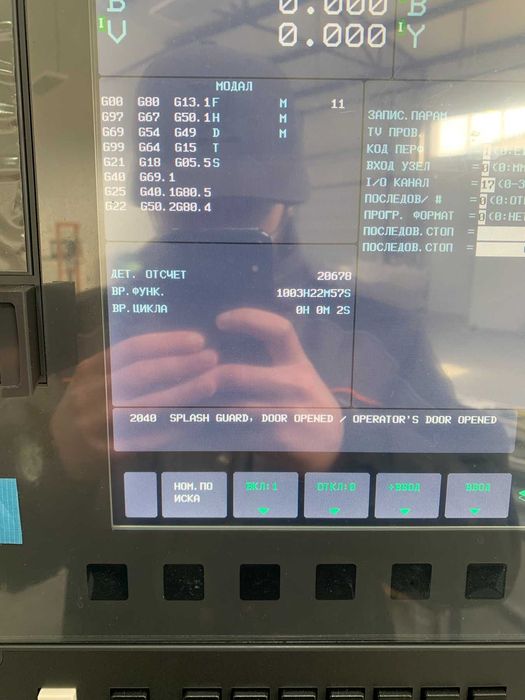

Система керування Fanuc 0i-TF Plus
Діаметр обертання над станиною Ø600 мм
Діаметр обертання над супортом Ø400 мм
Максимальний діаметр точіння Ø300 мм
Рекомендований діаметр точіння Ø170 мм
Максимальна довжина точіння 510 мм
Максимальна вага заготовки (включно з патроном) у патроні 70 кг
Діаметр оброблюваного прутка Ø51 мм
Переміщення по осі Х 205 мм
Переміщення по осі Z 560 мм
Переміщення по осі B 560 мм
Переміщення по осі Y 105 (±52,5) мм
Переміщення по осі C1 360 °
Переміщення по осі C2 360 °
Основна конструкція Кут нахилу станини 30°
Тип напрямних LMG - Роликові

Головний шпиндель
Тип передачі обертання Ремінна
Стандартний діаметр патрона Ø170 мм
Конус шпинделя ASA A2-5
Діаметр підшипника шпинделя Ø90 мм
Діаметр отвору шпинделя Ø61 мм
Швидкість шпинделя 6000 об/хв
Мінімальна індексація шпинделя (С1-вісь) 0,001°
Потужність двигуна (S3 25% / S3 40% / S1 безп.) 15 / 11 / 11 кВт
Максимальний крутний момент шпинделя при точінні 127 Н⸱м

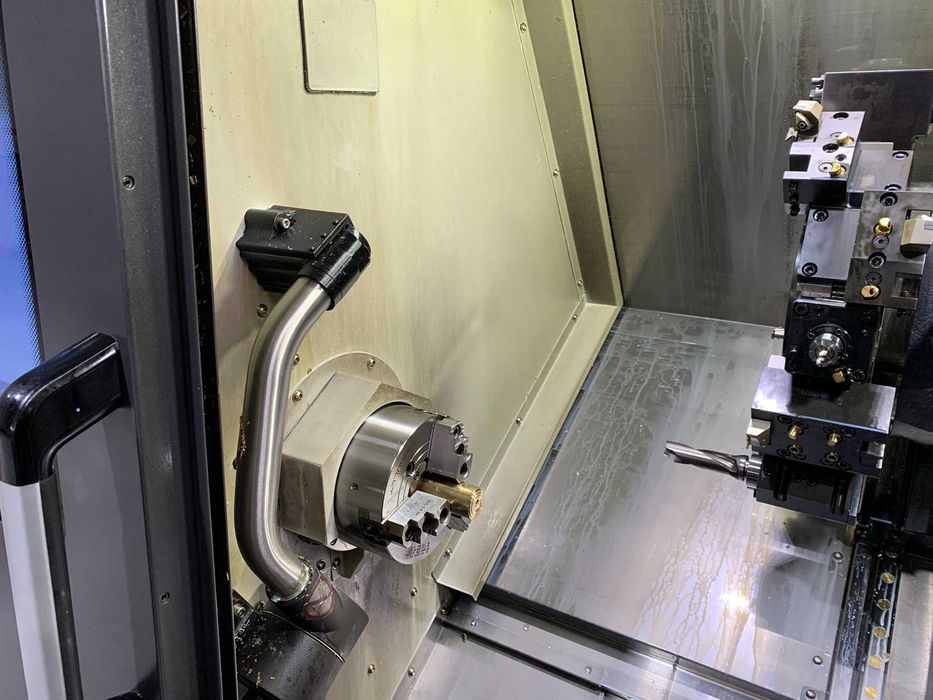

Контр шпиндель
Тип передачі обертання Ремінна
Стандартний діаметр патрона Ø135 мм
Конус шпинделя Ø110
Діаметр підшипника шпинделя Ø75 мм
Діаметр отвору шпинделя Ø43 мм
Швидкість шпинделя 6000 об/хв
Мінімальна індексація шпинделя (С2-вісь) 0,001°
Потужність двигуна (S3 25% / S3 60% / S1 безп.) 5,5 / 5,5 / 3,7 кВт
Максимальний крутний момент шпинделя при точінні 46 Н*м

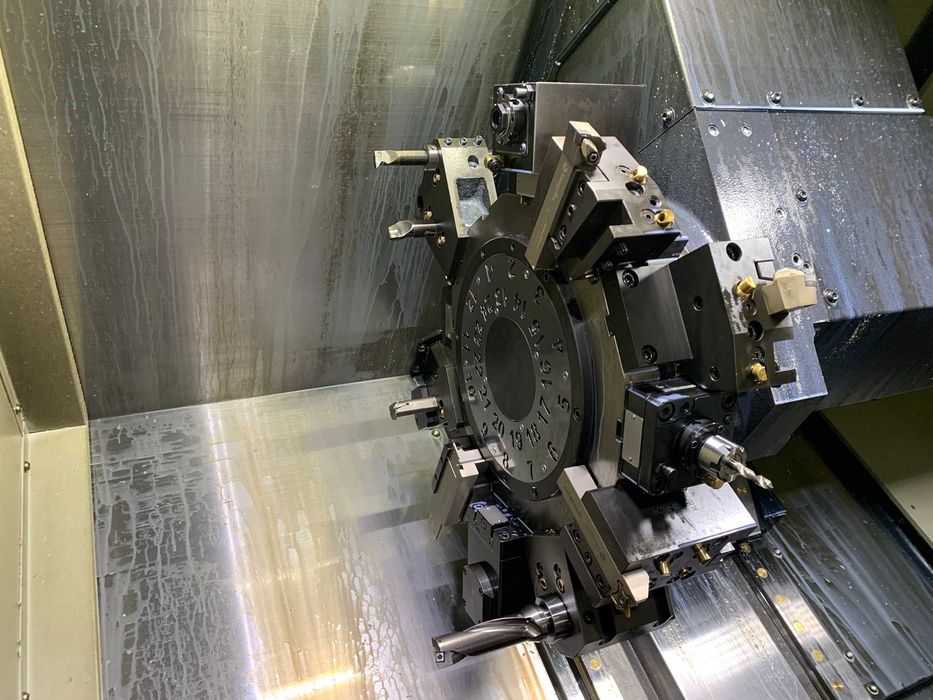

Револьверна головка
Тип револьверної головки BMT45P
Кількість станцій інструменту 12 (24 поз. індекс.)
Потужність двигуна приводного інструмента (S3 25% /S1 безп.) 3,7 / 1,1 кВт
Максимальна швидкість приводного інструмента 6000 об/хв
Максимальний крутний момент приводного інструмента 24 Н*м
Час повороту револьверної головки (1 крок) 0,11 с
Інструмент квадратного перетину 20 х 20 мм
Діаметр державки (борштанги) *1Ø32 мм / *2Ø20
Діапазон цангових патронів ER20 (Ø2-13 мм)

Система осей
Прискорений хід по осі X 30 м/хв
Прискорений хід по осі Y 10 м/хв
Прискорений хід по осі Z 36 м/хв
Прискорений хід по осі B 30 м/хв
Прискорений хід по осі C1 / C2 200 об/хв
Серводвигун осі X 1,8 кВт
Серводвигун осі Y 1,8 кВт
Серводвигун осі Z 2,5 кВт
Серводвигун осі B 1,8 кВт

Змащувальна та гідравлічна система
Об’єм гідравлічного бака 20 л
Об’єм бака мастила 0,7 + 2,0 л

Система охолодження
Об’єм бака ЗОР 215 л
Потужність двигуна помпи ЗОР 0,4 кВт
Максимальний тиск ЗОР (50 Гц) 0,1 МПа
Максимальна витрата ЗОР (50 Гц) 60 л/хв

Енергоресурси
Електроенергія що підключаються (номінальна потужність) 3 фази–AC 380В / 50 Гц 33,66 кВА
Тиск стисненого повітря 0,5 МПа
Витрата стисненого повітря 50 нл/хв

Габарити верстата
Довжина / Ширина / Висота 2880 / 1711 / 1921 мм
Вага (орієнтовна) 4 150 кг

Точність позиціонування
X 0,01 мм
Y 0,01 мм
Z 0,02 мм
Повторюваність
X ± 0,002 мм
Y ± 0,003 мм
Z ± 0,003 мм

Комплектація (включаючи вище перерахований опис):
Високоякісна лита станина жорсткої конструкції (чавун Meehanite)

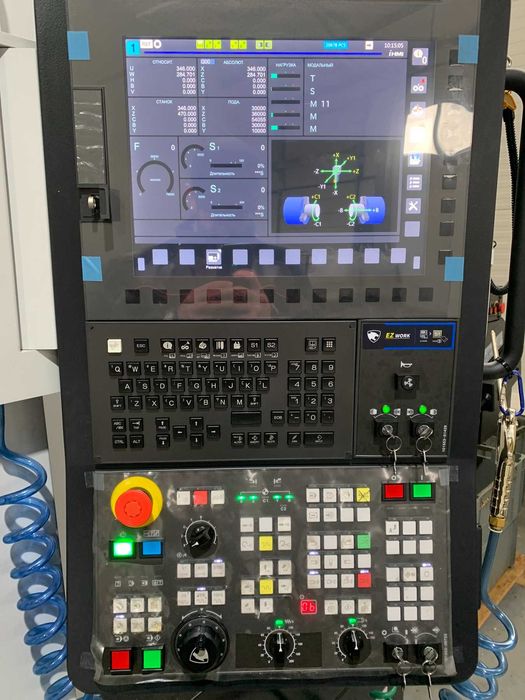

Fanuc 0i-TF Plus (Японія), мережева карта для Ethernet – стандарт, USB порт

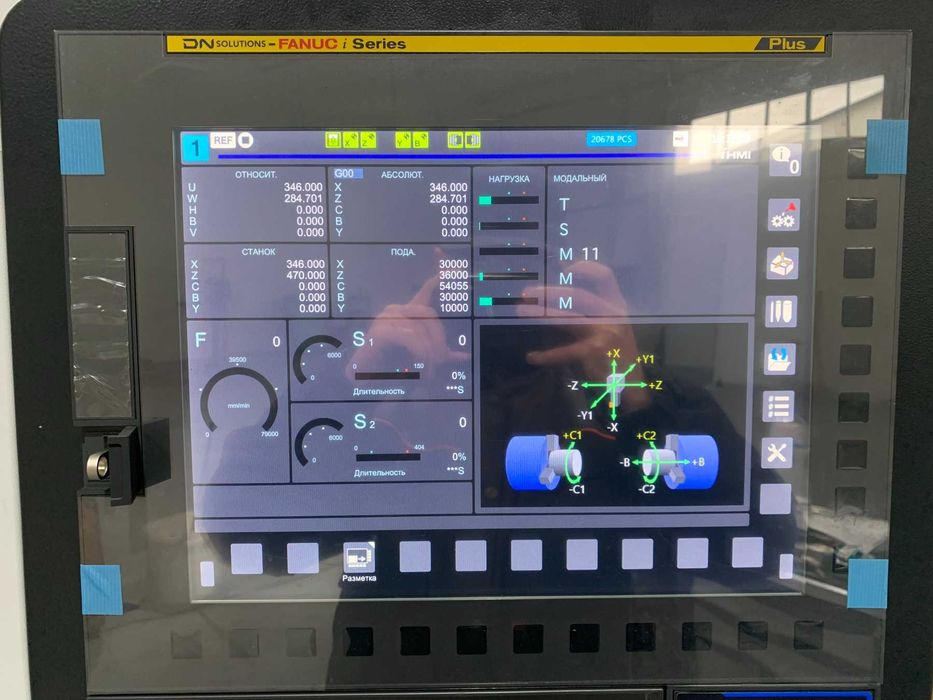

15” Monitor (кольоровий LCD) + 2 MB внутрішньої пам'яті + підтримка карти пам'яті до 8 GB + iHMI (сенсорний)
Ножний перемикач відкриття/закриття патрона
Високоміцне бризкозахисне огородження
Електромагнітний замок двері бризкозахисного огородження
Набір ручного інструмента для оператора
Комплект вирівнюючих болтів і прокладок для монтажу
Таблички з запобіжними заходами
Освітлення робочої зони
Автотрансформатор (3фази; 380В; 50 Гц)
Гідравлічний патрон Ø170 мм із комплектом не гартованих кулачків
Гідравлічний патрон Ø135 мм із комплектом не гартованих кулачків
Комплект різцетримачів:
- Прохідний різцевий блок (R & L) – 1 шт;
- Торцевий різцевий блок (R & L) – 1 шт;
- Подвійний різцевий блок (R & L) Main / Sub – 1 шт;
- Подвійний різцевий блок (R & L) Main- 1 шт;
- Подвійний різцевий блок (R & L) Sub- 1 шт;
- Розточувальний різцевий блок – 1 шт;
- Подвійний розточувальний різцевий блок Sub – 1 шт;
- Потрійний розточувальний блок- 1 шт;
- Заглушка для U-drill main – 1 шт;
- Заглушка для U-drill sub – 1 шт;
- Радіальна фрезерна головка (short) – 2 шт;
- Аксіальна фрезерна головка – 1 шт;
- Зворотна аксіальна фрезерна головка – 1 шт;
- Комплект втулок Boring sleeves (Main)-1 к-т;
- Комплект втулок Boring sleeves (Sub)-1 к-т;
- Комплект втулок для U-Drill – 1 к-т;
- Комплект адаптерів EPPINGER (Цанговий, для торцевих фрез, weldon)-1 к-т.
Система подачі ЗОР
Автоматична система змащення
Гідравлічна система
Гідравлічна станція
Адаптер TSOMCF2PC Transcend CF to PCMCIF Adapter
Флеш-накопичувач TS2GCF133 Transcend 2 GB CF Card
Комплект документації російською / українською мовою й англійською мовою
Керівництво з експлуатації
Екземпляр комп’ютерної програми з ліцензією ESPRIT EDGE Single post License Special Edition.
Екземпляр комп'ютерної програми з ліцензією ESPRIT EDGE Turning.
Підготовка для пристрою подачі прутка LNS
Пристрій автоматичної подачі прутка LNS серії «Alpha SL 65-S»
Автоматична розмірна прив’язка інструменту (електрична)
Пристрій видалення мастил з ЗОР (ремінний)
Конвеєр стружки стрічкового типу (правосторонній)
Витяжка парів ЗОР 0,75 кВт (водорозчинна)
Помпа ЗОР 4_1,1 кВт_ 0,7 МПа_20 л/хв_ 50Гц
Пістолет повітря
Пістолет ЗОР
Уловлювач деталей (коробчастого типу для головного шпинделя)
Комплект не загартованих кулачків для гідравлічного патрону Ø170мм -4 к-та
Комплект загартованих кулачків для гідравлічного патрону Ø170 мм
Екземпляр комп’ютерної програми з ліцензією ESPRIT EDGE Millturn C and Y axis для програмування осі Y.
Екземпляр комп’ютерної програми з ліцензією ESPRIT EDGE Multi-Spindle
Екземпляр комп’ютерної програми з ліцензією Machine Tool Builder
Екземпляр комп’ютерної програми з ліцензією Hexagon SMA for ESPRIT Expiry Date

Технічна документація:
Керівництво з експлуатації LYNX 2100LSYA (англійською мовою і переклад на українську мову);
Керівництво з догляду та обслуговуванню LYNX 2100LSYA (англійською мовою і переклад на українську мову);
Креслення електрообладнання LYNX 2100LSYA (англійською мовою);
Керівництво користувача системи FANUC 0i-MF PLUS (українською мовою);
Керівництво з експлуатації системи FANUC 0i-MF PLUS (українською мовою);
Креслення фундаменту для LYNX 2100LSYA (українською мовою).
