Точний цифровий амперметр 1мА - 20,000мА , 0,001А - 20А
Точний цифровий амперметр 1мА - 20,000мА , 0,001А - 20А
Точний цифровий амперметр 1мА - 20,000мА , 0,001А - 20А
Точний цифровий амперметр 1мА - 20,000мА , 0,001А - 20А
Точний цифровий амперметр 1мА - 20,000мА , 0,001А - 20А
Точний цифровий амперметр 1мА - 20,000мА , 0,001А - 20А
Точний цифровий амперметр 1мА - 20,000мА , 0,001А - 20А
Точний цифровий амперметр 1мА - 20,000мА , 0,001А - 20А
РекламуватиПідняти

Приватна особа

Стан: Нове

OLX Доставка

Опис

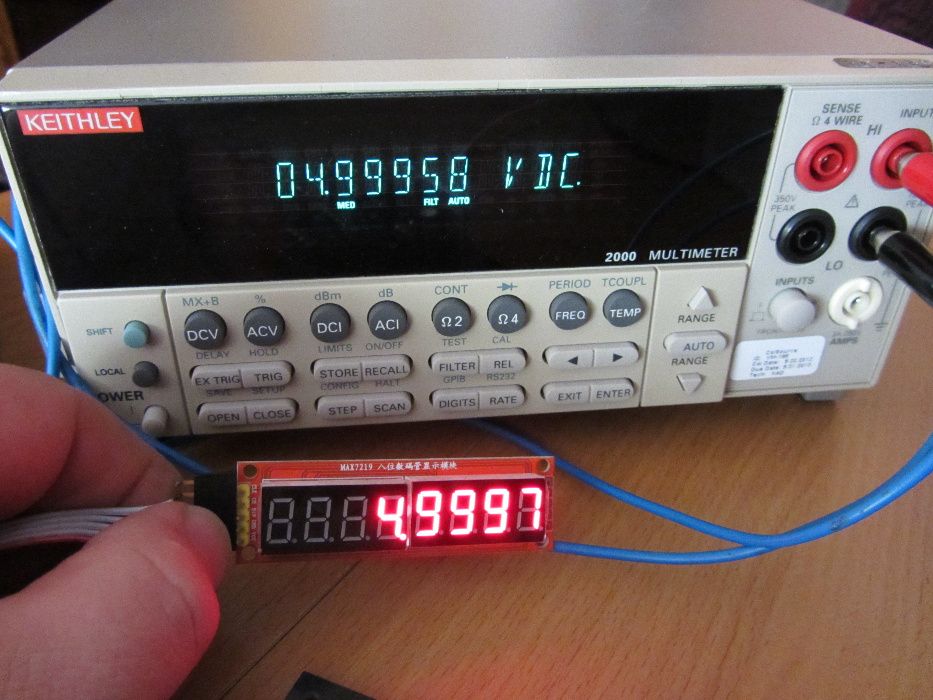

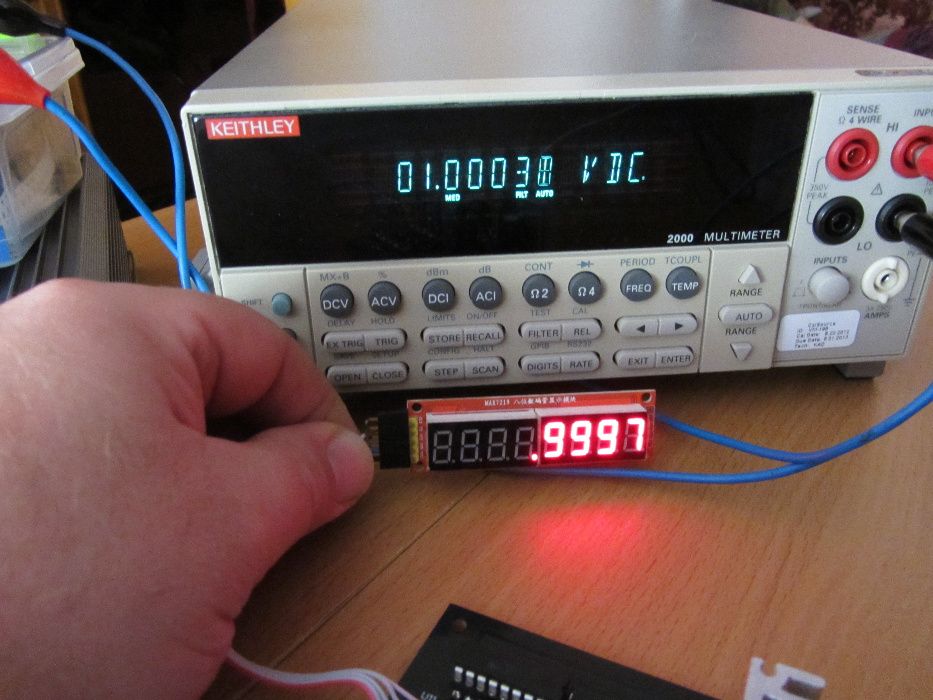

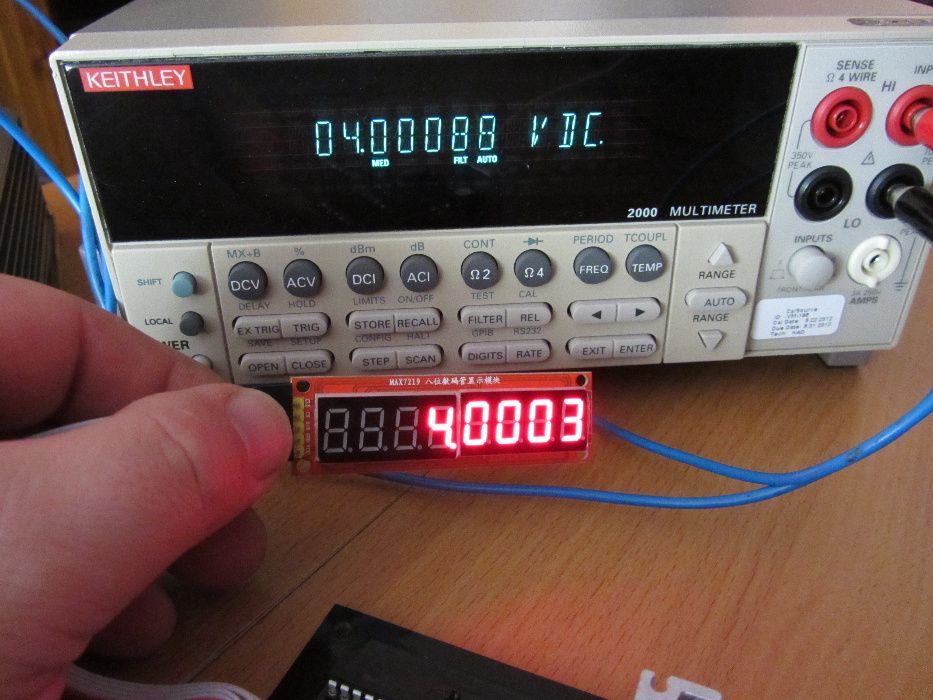

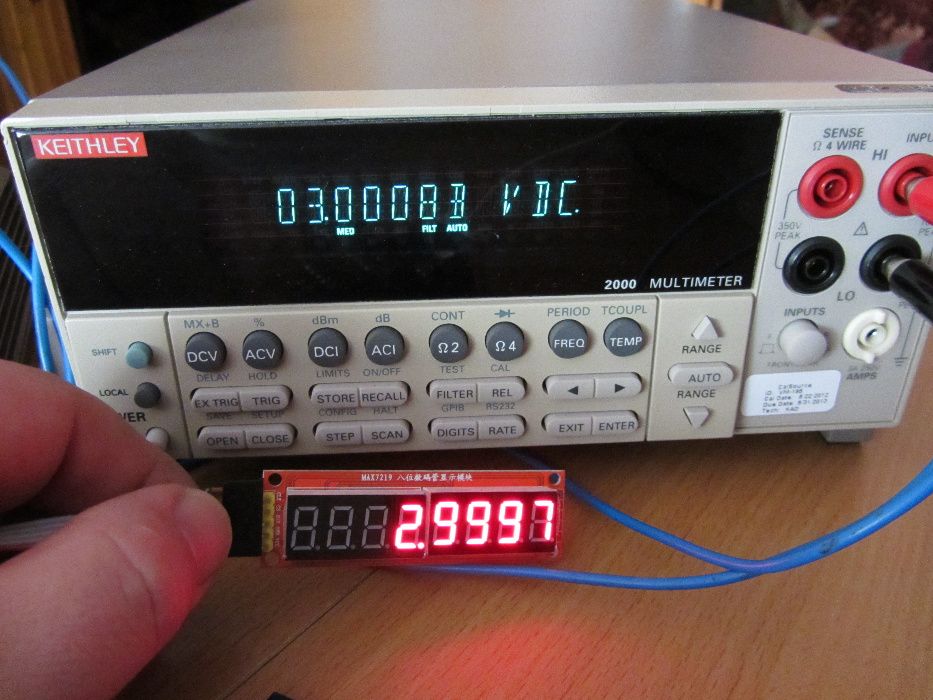

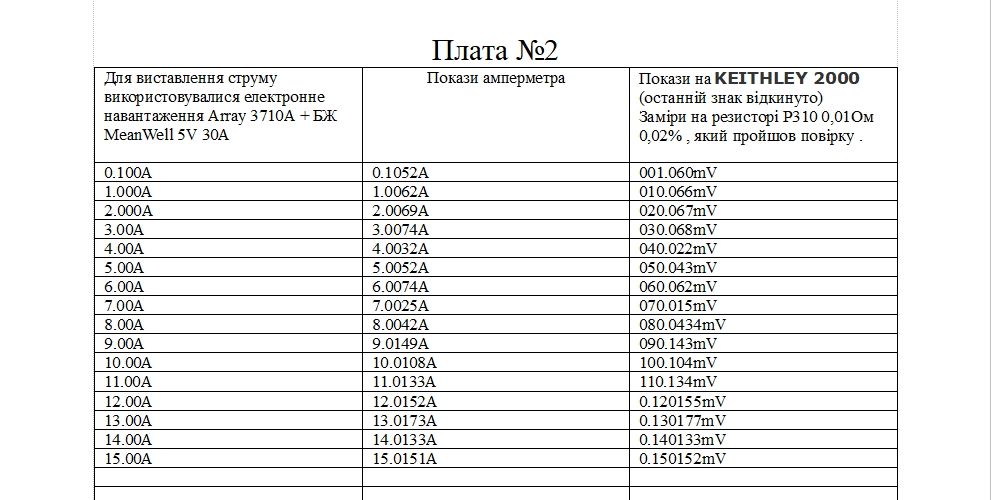

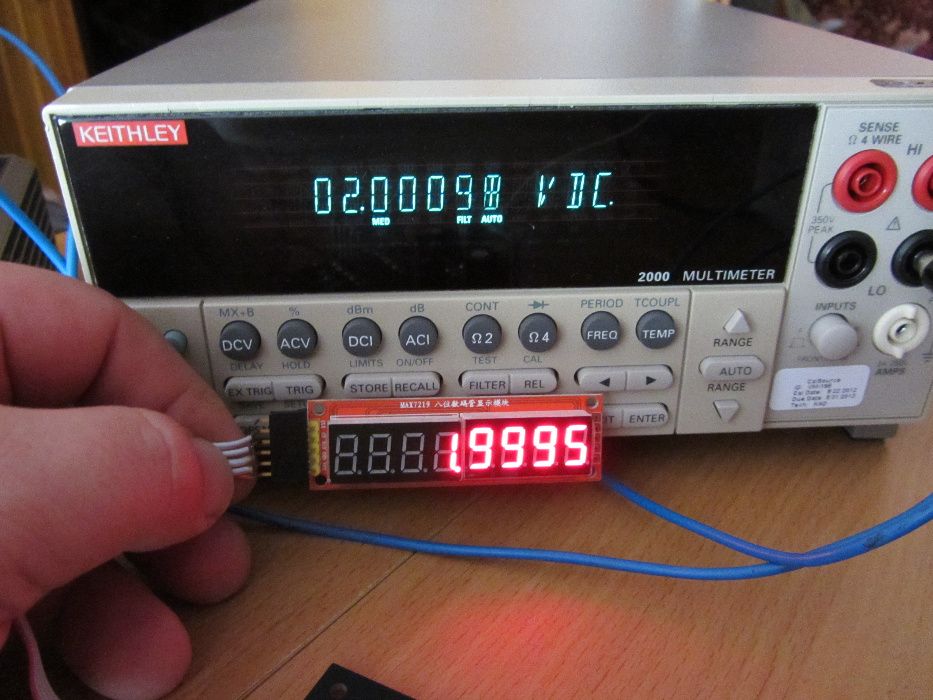

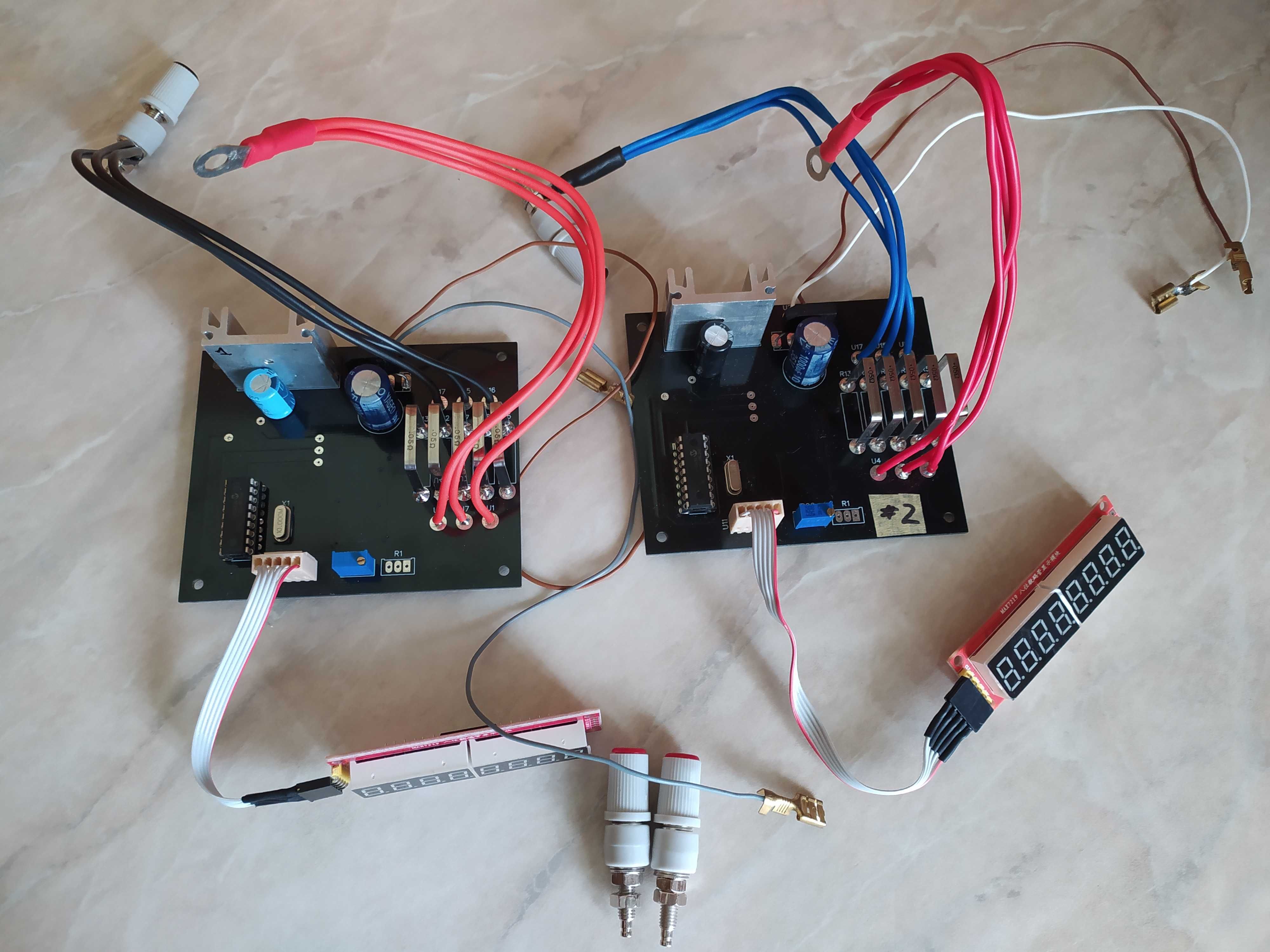

Пропоную для продажі зібрану плату амперметра . Амперметр розроблявся для себе . Пошуки на площадках ebay та aliexpress - не привели до потрібного результату . І це слугувало початком робіт над приладом . Прилад забезпечує набагато кращі параметри від амперметрів , які є поширені у продажі . У більшості мультиметрів похибка при вимірюванні струму до 10А може досягати 0,5 - 1% . Крім того при вимірювання струму вище 1,9-3,9А-5,9А одиниці міліампер вже не відображаються . Виводиться в форматі 19,99 . Для зменшення дрейфу при вимірюванні струму вище 10А використано 5шт 5W шунтів . В результаті при вимірюванні струму вище 10А покази плили максимум на 2мА на протязі 10 хв . При 20А приблизно через 2 хвилини покази зросли на 10мА . У багатьох мультиметрів цей час обмежують 30 секундами і 10 хвилинами для остигання шунта . Формат відображення 4,5 розрядний , 19,999 . Тобто при вимірюванні струму більше 10А - будуть відображатися також і одиниці міліампер . Гаситься розряд якщо виміряний струм менше 10А . Параметри : 1 Межі від 1мА - 20А . 2 Похибка в діапазоні 0-20А не перевищує 0.15% . Реальна похибка не перевищує +- 2мА . 3 Живлення від 9 - 12В постійного або 8 - 10В змінного струму . Можна живити від 3 шт LiIon або LiPol 3.6 - 3.7В . Для себе зробив варіант з живленням від трансформатора . 4 Струм споживання , якщо засвічено усі сегменти не перевищує 250 мА . В приладі використано : МК - PIC18F1320 АЦП - MCP3421A0 ОП - AD8628 Шунти - OAR5 50mR 5шт Індикатор - MAX7219 Розмір плати 96,5 * 78,7мм . Відстань між отворами 86,36 мм та 68,58 мм . На 2 та 3 картинці заміри на мірі опору Р310 0,01Ом 0,02% (для міри була виконана повірка в метрології ) . Додатково раніше заміри були виконані на резисторі 1Ом 0,005% . Фото замірів додаються для прикладу . Надлишок плат будуть зібрані та виставлені для продажі . У випадку покупки буде відправлена плата аналогічна цій . Якщо покупець очікує суттєвого зменшення ціни - ціна комплектуючих складає 1000 грн + зборка + налаштування . Які комплектуючі використовується є в оголошенні . Якщо є інтерес до самостійної зборки за наявності калібратора 1мВ - 2,048В + мультиметра 5,5 розрядного + Джерела 1мА-20А та зразкового шунта , можливе обговорення такого варіанту . Якщо виникли запитання - напишіть через форму Задати запитання . Можливий аргументований торг .
ID: 617777986

Зв’язатися з продавцем

Андрій

на OLX з червень 2014 р.

Онлайн 28 червня 2025 р.

Усі оцінки перевірені та надані користувачами які здійснили покупку з OLX Доставка.

xxx xxx xxx

Опубліковано 12 червня 2025 р.

Точний цифровий амперметр 1мА - 20,000мА , 0,001А - 20А

1 249 грн.
