6 MOS G011N04 Точечная контактная сварка + корпус 99 Gears набор от аккумулятора 12В

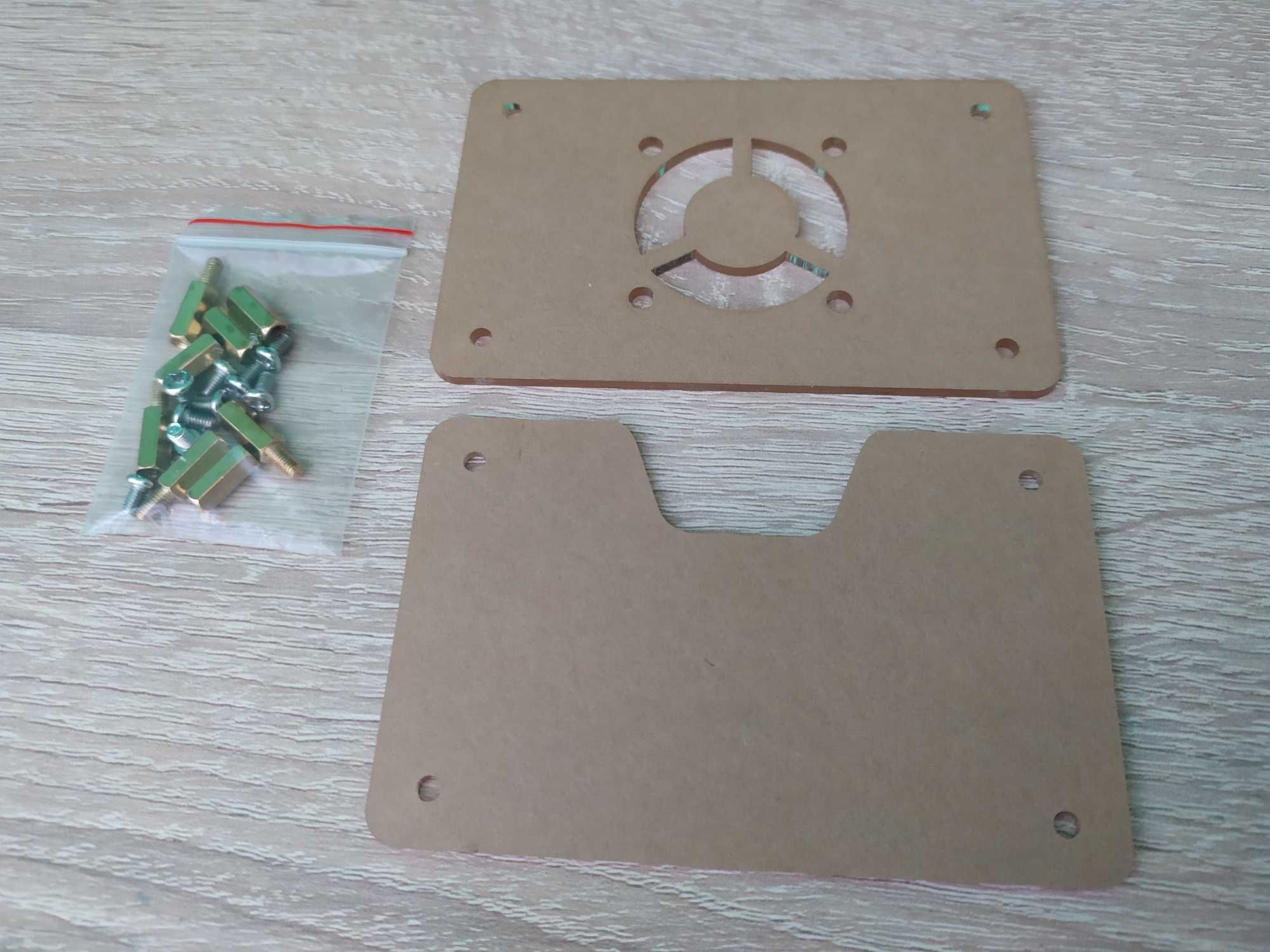

Корпус в комплекте

В наличии есть расходники, бмс, смартбмс, термопленки, ленты, кольца, холдеры, разъемы и т.д - спрашивать в ЛС

6 MOS версия - транзисторы G011N04

Точечная сварка — это сварочный процесс, при котором детали соединяются в одной или нескольких точках с помощью кратковременного импульсного действия тока. Даная точечная сварка отлично подойдет для ремонта и замены батарей в ноутбуках, шуруповертах и другой технике.

В качестве источника питания и низковольтного тока можно использовать АКБ от автомобиля.

Включение и переключение режимов мощности сварки осуществляется с помощью микроконтроллера на плате (чтобы переключить режим нужно удерживать кнопку чуть больше секунды).

Подходит для сварки 18650*******32650 литиевых батарей и т.д.
LED и звуковая индикация работы
Напряжение питания: 12 – 14.6 В
Рабочий ток: 90 – 150 А
Размер платы: 7.9 х 4.1 см
Длина проводов: прим. 25 см
Толщина щупа: 2 мм
Комплектация: плата, конденсатор, зуммер, 2 провода со щупами (12 AWG), 2 провода для подключения к источнику питания (10 AWG), крепеж, никелевая лента толщиной 0.1 мм, 2 термоусадочные трубки

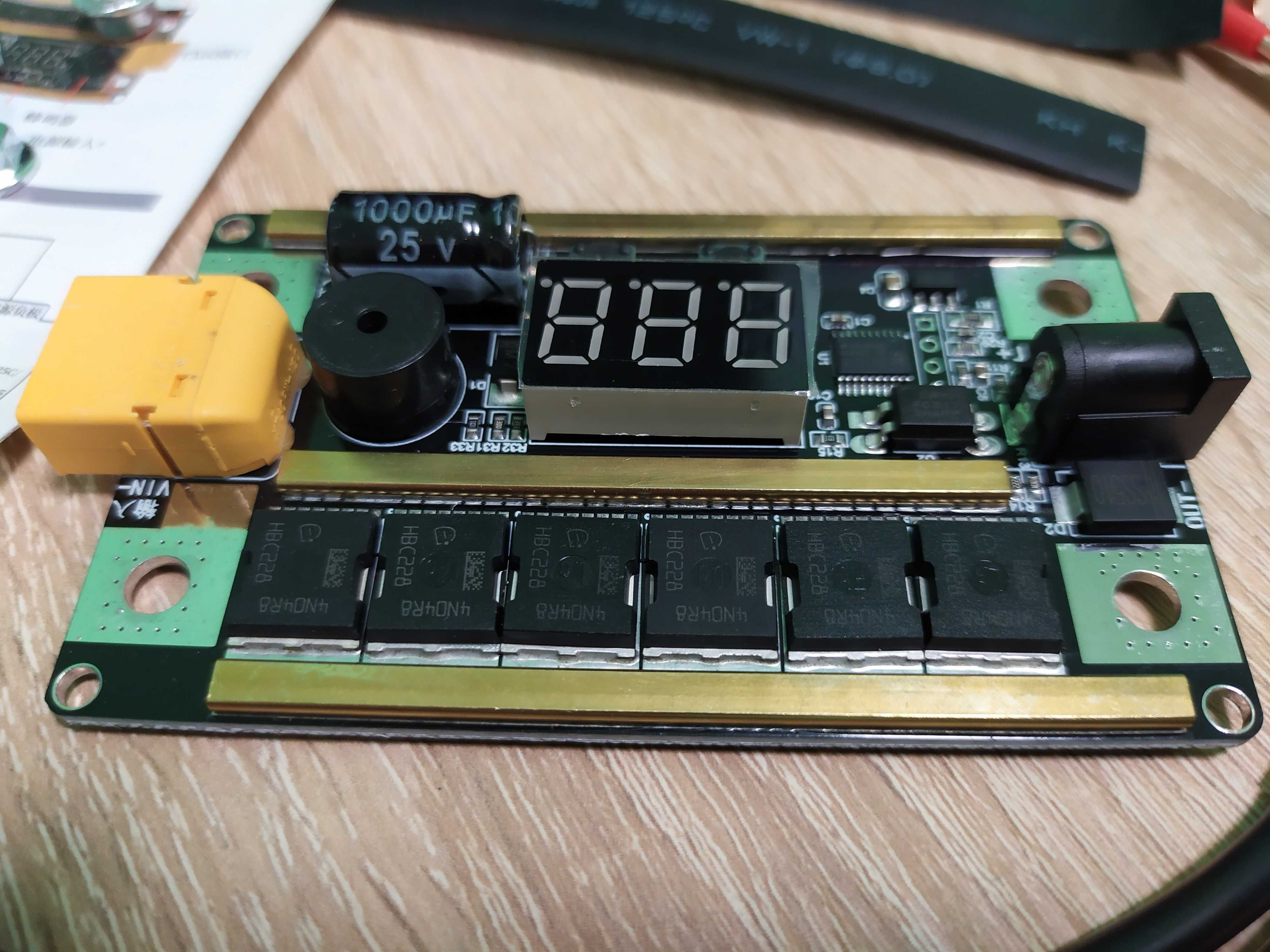

Транзисторы - 6 MOS - G011N04

Эта плата управления с сильноточными элементами для изготовления аппарата точечной сварки с высокой выходной мощностью не является завершенной конструкцией.

Имеет регулировку D1-D100 уровней "выходной мощности" в каждом "диапазоне мощностей" Р (Р-1, Р-2, Р3).
На трех-разрядном дисплее отображается уровень D и напряжение питания устройства.
Контролер имеет три рабочих режима мощности - Р-1, Р-2, и Р-3.
Начинать работу надо с Р-1 и D01 постепенно увеличивая значения D.
Если желаемого результата не достигли, то переходите на диапазон Р-2 и начинаете опять с D01 в сторону увеличения, и так до получения нужного результата.

Принцип контактной сварки основан на воздействие большого тока к площадкам сваривания, что вызывает быстром плавлении части никелевого листа и охлаждении.
Микропроцессорный контроллер с программным обеспечением управляет процессом сваривания по предварительной настройке аппарата.
Используются высокоточные мосфеты 6, подключенных паралельно, предельный расчетный импульсный ток до 1800А.

В режиме ожидания индикатор отображает уровень мощности и напряжение питания попеременно.
Правая кнопка позволяет включать и выключать устройство длительным нажатием, когда оно подключено к батарее питания.
Производитель указывает на использование свинцовые автомобильные аккумуляторы 12,6В емкостью 40-60А/ч.

Питание - автомобильный аккумулятор с внутренним сопротивлением не менее 2,5 миллиОм и более 7,5 миллиОм.

Как устанавливать режимы:

Левая кнопка - её удерживаете, пока не появится на индикаторе А-1 или Р-1 (2 или 3).
Коротким нажатием правой кнопки выбираете А-0, если вы будете работать с педалью (подключается к чёрному разъёму),
либо А-1, это автоматическое сваривание через секунду, после прикладывания электродов к месту сваривания.

Так же левой кнопкой выбирается режим мощности Р , правой кнопкой устанавливаете режим 1,2 или 3, в зависимости от необходимости.
Выбирая режим мощности, на самом деле вы выбираете диапазон изменения длительности импульсов сваривания, Р-1 нормальный диапазон, Р-2 усиленный и Р-3 максимальный.
Выход из настроек - длительное нажатие левой кнопки.

Изменяя параметр Д - вы плавно подбираете мощность сваривания до необходимого - изменяете длительность импульса сваривания.

В конструкции, для подключения платы используется многожильный провод 12AWG в высокотемпературной изоляции.
На электроды надевается термоусадочная трубка.
Для эксплуатации данного устройства необходимо использовать провода, идущие в комплекте.
Провода имеют сечение около 3,5 мм квадратных и соответственно имеют проходное сопротивление, которое учтено в программном обеспечении микроконтроллера.

ВНИМАНИЕ!
Изменение сечения проводов в большую сторону может повлечь к выходу устройства из строя - выходят из строя мосфеты.
Изменение схемы подключения проводов, либо их укорочение может так же привести к выходу из строя платы.
!!! Электроды между собой никогда НЕ СОЕДИНЯТЬ!

!!! Контролировать температуру мосфетов от перегрева, - можно использовать принудительное охлаждение платы с помощью компьютерного вентилятора, неконтролируемый перегрев во время работы может привести к выходу устройства из строя.

На своё усмотрение можно концы электродов уменьшить по сечению и закруглить.

Производство Китай

Несоответствие источника питания приводит к выгоранию транзисторов и выходу сварки из строя, никакие гарантии на такие случаи я не даю!

Сварку начинаем с самого минимального режима!

Менять и укорачивать провода нельзя!

Закорачивать электроды нельзя!
