Опис

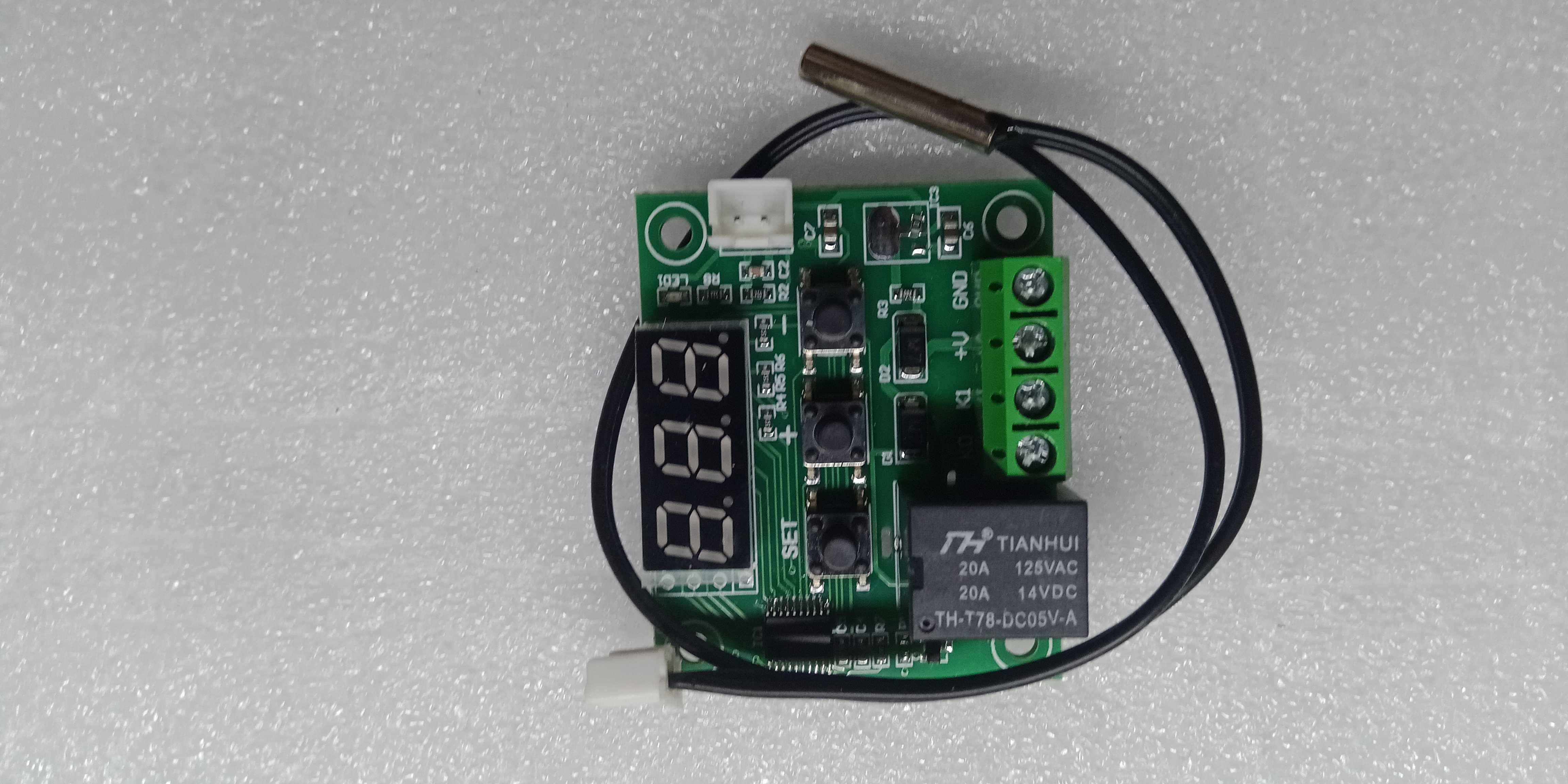

Мікроконтролер STM8S003F3P6
Дисплей LED 0,28" червоний
Висота цифр 7,1 мм
На дисплеї відображається поточна температура
Одиниці вимірювання для встановлюваних інтервалів секунда, хвилина, година
Мінімальна тривалість інтервалу 1 секунда
Максимальна тривалість інтервалу 99 год
Механічний ресурс реле, циклів 1000000
Вимірювальний вхід NTC 10K 0,5% водонепроникний датчик
Вихід 1 релейний вихід, максимальне навантаження = 10A 250VAC, 30A 30VDC


Технічні характеристики терморегулятора

Діапазон регулювання температури -50~110°С
Роздільна здатність -9,9 до 99,9 при температурі від 0,1°С інших сегментів 1°С
Точність вимірювання температури 0,1°С
Точність управління 0,1°С
Точність гістерезису 0,1°С
Частота оновлення екрана двічі на секунду
Харчування 12 В
Споживання струму в стані очікування ≤10mA при замиканні реле контактів ≤65MA
Робоча температура від -20 до 60°С
Вимоги до навколишнього середовища -10~+60°С
Вологість 20 – 85%
Розмір пристрою 48 х 15 х 40 мм
Термостат - підключення, індикація, налаштування.

Підключення та встановлення температури:
Підключити живлення на клеми + 12V та GND. На дисплеї з'явиться поточна температура датчика.
Натисніть кнопку "SET" коротко. Дисплей блимає. Ви в режимі встановлення заданої температури вимикання реле.
За допомогою кнопок «+» або «-» встановіть потрібну температуру.
Натисніть кнопку "SET" коротко, щоб Зберегти налаштування.
Якщо під час увімкнення або в робочому режимі на дисплеї висвітиться символи "E2", перевірте підключення датчика, можливий обрив кабелю.

Вибір режиму роботи:
Натисніть і утримуйте кнопку "SET" протягом не менше 5 сек. Можна побачити один із символів "P0" - .. "P8" Ви в режимі налаштування параметрів.
За допомогою кнопок «+» або «-» виберіть один із параметрів P0-P8.
Натисніть кнопку "SET" коротко. Ви в режимі редагування параметра.
За допомогою кнопок "+" або "-" встановіть параметр.
Натисніть кнопку "SET" коротко. Ви вийшли з режиму редагування параметра. Параметр збережено.
Щоб вийти з режиму настройки, натисніть кнопку "SET" і утримуйте її протягом не менше 5 сек.
На дисплеї з'явиться температура датчика.
