Опис
STC-3000 электронный двойной (тепло/холод) регулятор температуры с климат-контролем - является готовым устройством с двумя реле на ток до 10А для включения охлаждения и/или обогрева.
Одним из преимуществ термостата является наличие калибровки и программирование температуры, получаемой с датчика, и управление двумя режимами в зависимости от температуры - и режимом обогрева, и охлаждения, что позволяет держать температуру в заданном диапазоне с использованием одного термодатчика и управлением как нагревом, так и охлаждением.
Термореле может применяться в различных устройствах, где требуется поддержание температуры в заданном диапазоне, например в теплице, аквариумах и т.д.
Описание:
Автоматическое переключение режимов охлаждения и нагрева;
Контроль температуры путем установки значения температуры и значения допустимой разницы;
Калибровка температуры;
Защита от задержки выхода из диапазона контроля охлаждения;
Сигнал тревоги, когда температура превысит заданный температурный порог или при ошибке датчика.
Инструкция по эксплуатации:
1. Просмотр параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку «^» один раз, на дисплее отобразится установленное значение температуры, нажмите и сразу же отпустите кнопку «v» один раз, чтобы отобразить установленное значение разницы температуры, ажатие на 2 секунды - возврат в нормальное состояние отображения температуры.
2.Изменение настроек:
Когда контроллер работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд для входа в режим изменения настроек,
Светятся режимы нагрева и охлаждения, дисплей отображает код «F1» первого пункта меню.
Нажмите «^» или «v», чтобы прокрутить вверх или вниз нужный пункт меню, при отображении требуемого пункта меню нажмите «S»
На экране будет отображено значение настройки параметров в текущем меню. Удерживайте нажатой клавишу «S» и нажмите и удерживайте «^» или «v».
Клавиши могут изменять значение настроек увеличивая или уменьшая их, отображая значение настройки параметров в текущем меню, удерживая нажатой кнопки «S» и «^»
Клавиша «^» или клавиша «v» могут быстро увеличивать или уменьшать изменяемые параметры в текущем меню.
После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметров и вернуть в нормальное состояние отображения температуры.
При отсутствии изменений параметров в течение 10 секунд, изменение настроек будет остановлено без сохранения и контроллер вернется в нормальное состояние отображения информации.
«Er» отображается, если при сохранение параметра происходит ошибка, и через 3 секунды контроллер возвращается в нормальное состояние отображения информации.
3. Ошибки:
Когда устройство включено, сначала проверьте, является ли настройка параметров нормальной. Если проверка неправильная, на дисплее отобразится “ER”. Нажатие любой клавиши в это время восстановит настройки параметров по умолчанию и контроллер будет работать нормально. Рекомендуется таким образом сбросить настройки при ошибке.
4. Инструкция по управлению
При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «ВКЛ» на 3 секунды, чтобы выключить контроллер; для выключения нажмите и удерживайте кнопку «ВКЛ» на 3 секунды.
При нормальном режиме работы контроллера на экране отображается текущее значение температуры; также контроллер будет отображать переключение между режимами нагрева и охлаждения.
Контроллер включает индикацию охлаждения, когда измеренная температура ≥ заданного значение температуры плюс установленная разность значения температуры, и реле охлаждения подключено; если индикация охлаждения мигает, это означает, что контроллер находится в режиме задержки выключения компрессора для его защиты; в том случае когда измеренное значение температуры ≤ заданного значения температуры, индикатор охлаждения гаснет и реле охлаждения выключается.
Контроллер включает реле обогрева, когда значение измеренной температуры ≤ заданного значение температуры минус установленная разность значения температуры и включается индикация реле нагрева; когда значение измеренной температуры ≥ заданного значение температуры, выключается реле нагрева и индикация нагрева.
Ошибки
Сигнал тревоги при ошибке датчика температуры: контроллер активирует режим тревоги при ошибке датчика, когда датчик в обрыве или в режиме короткого замыкания, - отображение режимов нагрева/охлаждения не происходит, на экране отображается “EE” и звучит звуковой сигнал, нажмите любую клавишу, чтобы отменить звуковой сигнал, система вернется обратно в нормальный режим отображения температуры, если ошибка датчика устранена.
Также раздается сигнал тревоги, когда измеренная датчиком температура превышает диапазон измерения температуры: контроллер активирует функцию оповещения об ошибках. На экране отображается «HH» и звучит звуковой сигнал, нажмите любую клавишу, чтобы отменить звуковой сигнал, система вернется обратно в нормальный режим отображения температуры, если ошибка датчика устранена..
Правила техники безопасности
•Опасности:

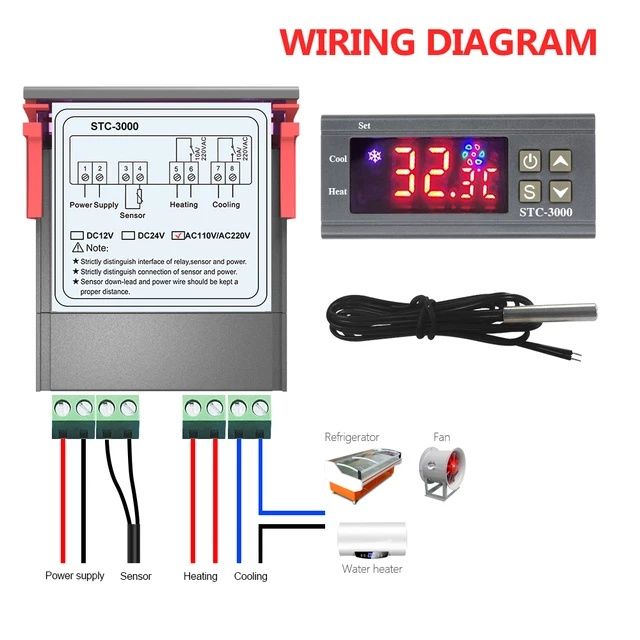

1. Строго отличайте контакты для подключения питания, релейных выходов, контактов для датчика, для предотвращения неправильного подключения.
2. Не допускается подключение проводных клемм (к реле и датчику) без предварительного обесточивания контроллера.
•Предупреждение:
Не допускайте использование контроллера в условиях повышенной влажности, высокой температуры, сильных электромагнитных полей или при окислившихся проводах или контактах.
•Обратите внимание:
1. Напряжение и тип питания контроллера должны соответствовать значению напряжения, указанному в инструкции.
2. Чтобы избежать помех, провода датчик температуры и провода питания и релейных выходов должны располагаться на расстоянии друг от друга.
Параметры
Размер передней панели: 75x34,5 (мм)
Размер крепления: 71x29 (мм)
Размер продукта: 75x34,5x85 (мм)
Длина датчика: 1 метр (включая зонд)
Технические характеристики
Диапазон измерения температуры: -50°С ~ 99°С
Точность: 0,1°С
Задержка ошибки датчика: 1 минута
Мощность питания 220V переменного тока, 50/60 Гц
Собственная потребляемая мощность:
Датчик: Датчик NTC (IPC)
Коммутируемая мощность контактов реле: на охлаждение - 10A/220V AC; на обогрев 10A/220V AC
Температура окружающей среды: 0°С-60°С
Температура хранения:-30°С +75°С
Относительная влажность: 20-85% (без конденсата)
Комплектация:
терморегулятор, датчик с кабелем.
Одним из преимуществ термостата является наличие калибровки и программирование температуры, получаемой с датчика, и управление двумя режимами в зависимости от температуры - и режимом обогрева, и охлаждения, что позволяет держать температуру в заданном диапазоне с использованием одного термодатчика и управлением как нагревом, так и охлаждением.
Термореле может применяться в различных устройствах, где требуется поддержание температуры в заданном диапазоне, например в теплице, аквариумах и т.д.
Описание:
Автоматическое переключение режимов охлаждения и нагрева;
Контроль температуры путем установки значения температуры и значения допустимой разницы;
Калибровка температуры;
Защита от задержки выхода из диапазона контроля охлаждения;
Сигнал тревоги, когда температура превысит заданный температурный порог или при ошибке датчика.
Инструкция по эксплуатации:
1. Просмотр параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку «^» один раз, на дисплее отобразится установленное значение температуры, нажмите и сразу же отпустите кнопку «v» один раз, чтобы отобразить установленное значение разницы температуры, ажатие на 2 секунды - возврат в нормальное состояние отображения температуры.
2.Изменение настроек:
Когда контроллер работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд для входа в режим изменения настроек,
Светятся режимы нагрева и охлаждения, дисплей отображает код «F1» первого пункта меню.
Нажмите «^» или «v», чтобы прокрутить вверх или вниз нужный пункт меню, при отображении требуемого пункта меню нажмите «S»
На экране будет отображено значение настройки параметров в текущем меню. Удерживайте нажатой клавишу «S» и нажмите и удерживайте «^» или «v».
Клавиши могут изменять значение настроек увеличивая или уменьшая их, отображая значение настройки параметров в текущем меню, удерживая нажатой кнопки «S» и «^»
Клавиша «^» или клавиша «v» могут быстро увеличивать или уменьшать изменяемые параметры в текущем меню.
После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметров и вернуть в нормальное состояние отображения температуры.
При отсутствии изменений параметров в течение 10 секунд, изменение настроек будет остановлено без сохранения и контроллер вернется в нормальное состояние отображения информации.
«Er» отображается, если при сохранение параметра происходит ошибка, и через 3 секунды контроллер возвращается в нормальное состояние отображения информации.
3. Ошибки:
Когда устройство включено, сначала проверьте, является ли настройка параметров нормальной. Если проверка неправильная, на дисплее отобразится “ER”. Нажатие любой клавиши в это время восстановит настройки параметров по умолчанию и контроллер будет работать нормально. Рекомендуется таким образом сбросить настройки при ошибке.
4. Инструкция по управлению
При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «ВКЛ» на 3 секунды, чтобы выключить контроллер; для выключения нажмите и удерживайте кнопку «ВКЛ» на 3 секунды.
При нормальном режиме работы контроллера на экране отображается текущее значение температуры; также контроллер будет отображать переключение между режимами нагрева и охлаждения.
Контроллер включает индикацию охлаждения, когда измеренная температура ≥ заданного значение температуры плюс установленная разность значения температуры, и реле охлаждения подключено; если индикация охлаждения мигает, это означает, что контроллер находится в режиме задержки выключения компрессора для его защиты; в том случае когда измеренное значение температуры ≤ заданного значения температуры, индикатор охлаждения гаснет и реле охлаждения выключается.
Контроллер включает реле обогрева, когда значение измеренной температуры ≤ заданного значение температуры минус установленная разность значения температуры и включается индикация реле нагрева; когда значение измеренной температуры ≥ заданного значение температуры, выключается реле нагрева и индикация нагрева.
Ошибки
Сигнал тревоги при ошибке датчика температуры: контроллер активирует режим тревоги при ошибке датчика, когда датчик в обрыве или в режиме короткого замыкания, - отображение режимов нагрева/охлаждения не происходит, на экране отображается “EE” и звучит звуковой сигнал, нажмите любую клавишу, чтобы отменить звуковой сигнал, система вернется обратно в нормальный режим отображения температуры, если ошибка датчика устранена.
Также раздается сигнал тревоги, когда измеренная датчиком температура превышает диапазон измерения температуры: контроллер активирует функцию оповещения об ошибках. На экране отображается «HH» и звучит звуковой сигнал, нажмите любую клавишу, чтобы отменить звуковой сигнал, система вернется обратно в нормальный режим отображения температуры, если ошибка датчика устранена..
Правила техники безопасности
•Опасности:
1. Строго отличайте контакты для подключения питания, релейных выходов, контактов для датчика, для предотвращения неправильного подключения.
2. Не допускается подключение проводных клемм (к реле и датчику) без предварительного обесточивания контроллера.
•Предупреждение:
Не допускайте использование контроллера в условиях повышенной влажности, высокой температуры, сильных электромагнитных полей или при окислившихся проводах или контактах.
•Обратите внимание:
1. Напряжение и тип питания контроллера должны соответствовать значению напряжения, указанному в инструкции.
2. Чтобы избежать помех, провода датчик температуры и провода питания и релейных выходов должны располагаться на расстоянии друг от друга.
Параметры
Размер передней панели: 75x34,5 (мм)
Размер крепления: 71x29 (мм)
Размер продукта: 75x34,5x85 (мм)
Длина датчика: 1 метр (включая зонд)
Технические характеристики
Диапазон измерения температуры: -50°С ~ 99°С
Точность: 0,1°С
Задержка ошибки датчика: 1 минута
Мощность питания 220V переменного тока, 50/60 Гц
Собственная потребляемая мощность:
Датчик: Датчик NTC (IPC)
Коммутируемая мощность контактов реле: на охлаждение - 10A/220V AC; на обогрев 10A/220V AC
Температура окружающей среды: 0°С-60°С
Температура хранения:-30°С +75°С
Относительная влажность: 20-85% (без конденсата)
Комплектация:
терморегулятор, датчик с кабелем.
