TDA7294 є підсилювачем потужності звукового сигналу класу АВ. Однією з основних особливостей цієї мікросхеми є застосування польових транзисторів у попередніх і вихідних каскадах посилення
Мікросхеми TDA7294 при правильній реалізації, за якістю звучання перевершують багато популярних в недалекому минулому підсилювачі на дискретних елементах. Основний плюс - дешевизна, невелика кількість компонентів обв'язки, і короткий тракт.
Широкий діапазон напруг живлення, вихідний каскад на польових транзисторах, низький коефіцієнт нелінійних спотворень робить можливим побудову підсилювача потужністю від 20 до 100 Вт, що дозволяє віднести підсилювач на базі цих імс до розряду Hi-Fi.

Захист виходу від КЗ на землю і на шини живлення
Захист від перевантаження по струму 6,5А
Захист від перегріву

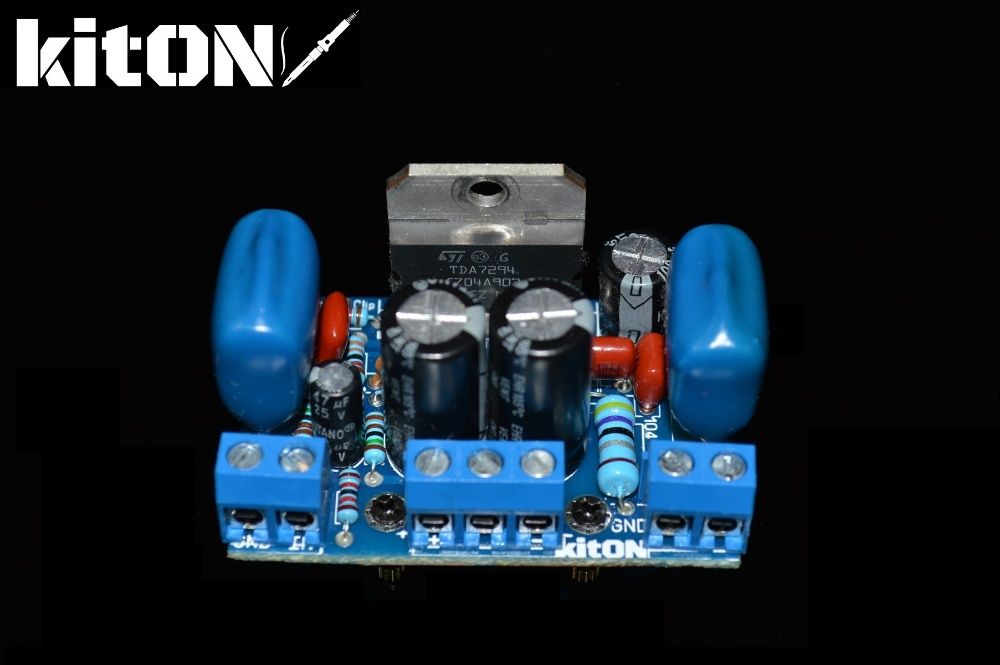

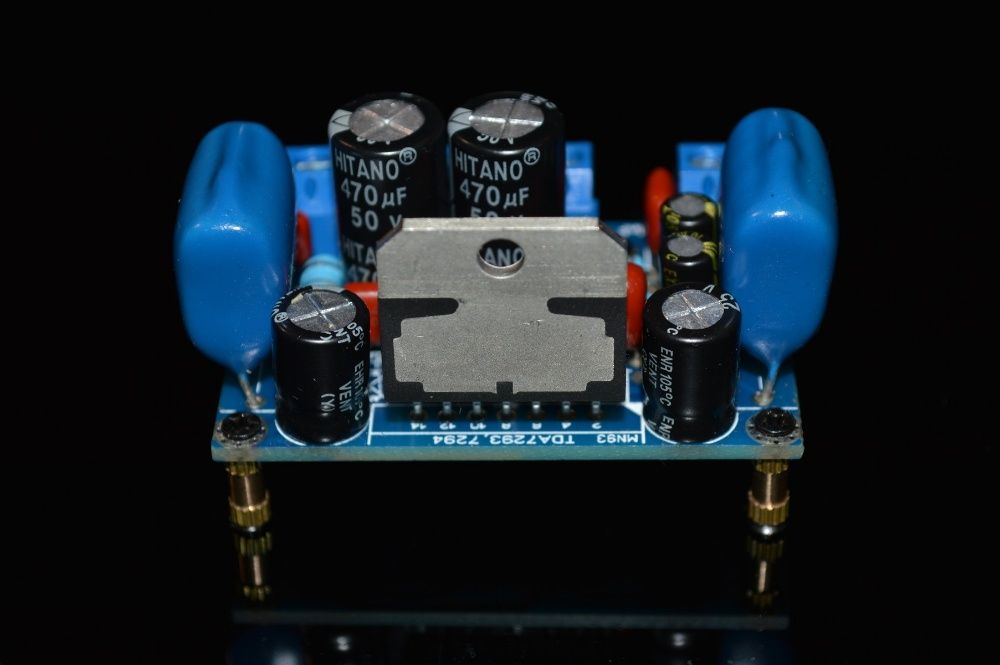

TDA7294 оригінал, інвертуючий моно підсилювач 100Вт (6,7,8 фото): 630 г.р.н.

Вимірювання
Напруга живлення двополярна -30В..0..+30В
Навантаження 4 Ом
Потужність максимальна, Вт 100
Потужність при тестуванні, Вт 20
Нерівномірність АЧХ (в диапазоні 40 Гц - 15 кГц), дБ +0.04, -0.25
Рівень шуму, дБ (А) -108,8
Динамічний діапазон, дБ (А) 108,7
Гармонійні спотворення, % 0,0072
Гармонійні спотворення + шум, дБ(A) -80,5
Інтермодуляційні спотворення + шум, % 0,0076
Інтермодуляції на 10 кГц, % 0,0130

Загальні характеристики
Вага, кг 0,034
Вбудований захист Так
Кількість каналів mono
Клас підсилювача AB
Коефіцієнт підсилення 27
Мікросхема TDA7294

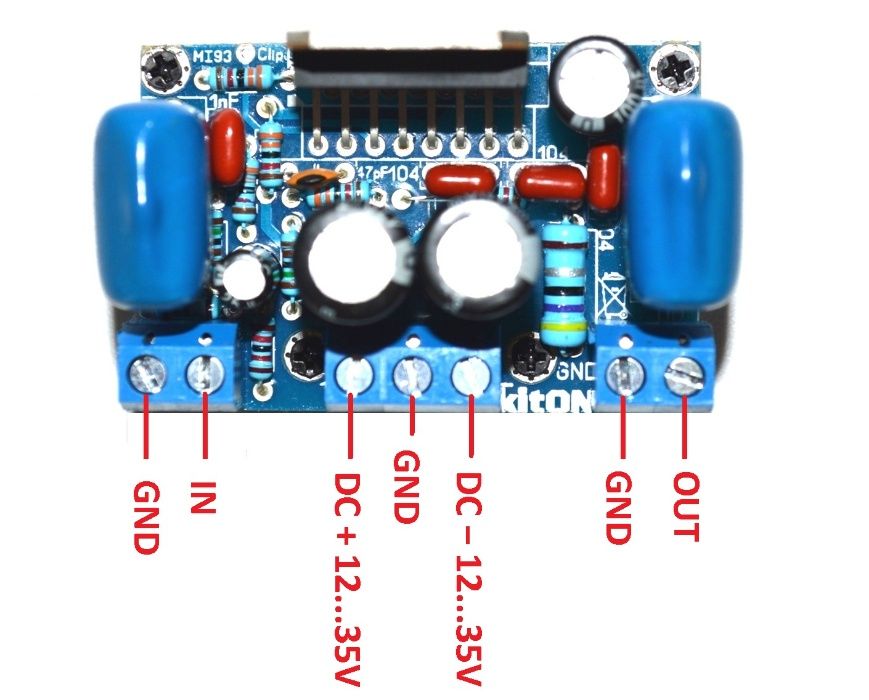

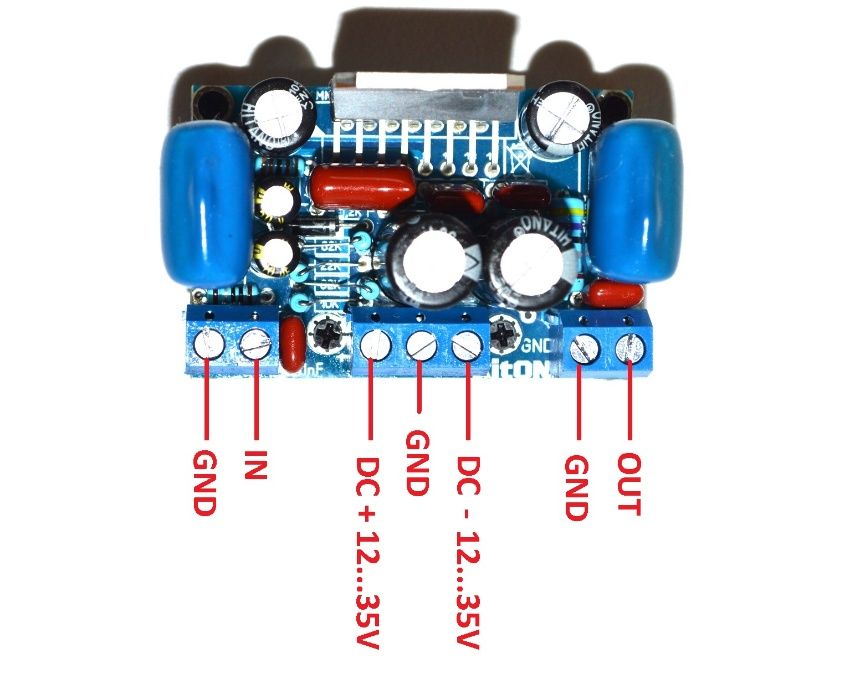

Напруга живлення, мінімальна (двухполярна/постійна) DC 12V
Напруга живлення, максимальна (двухполярна/постійна) DC 35V
Потужність на 4 Ohm 60W

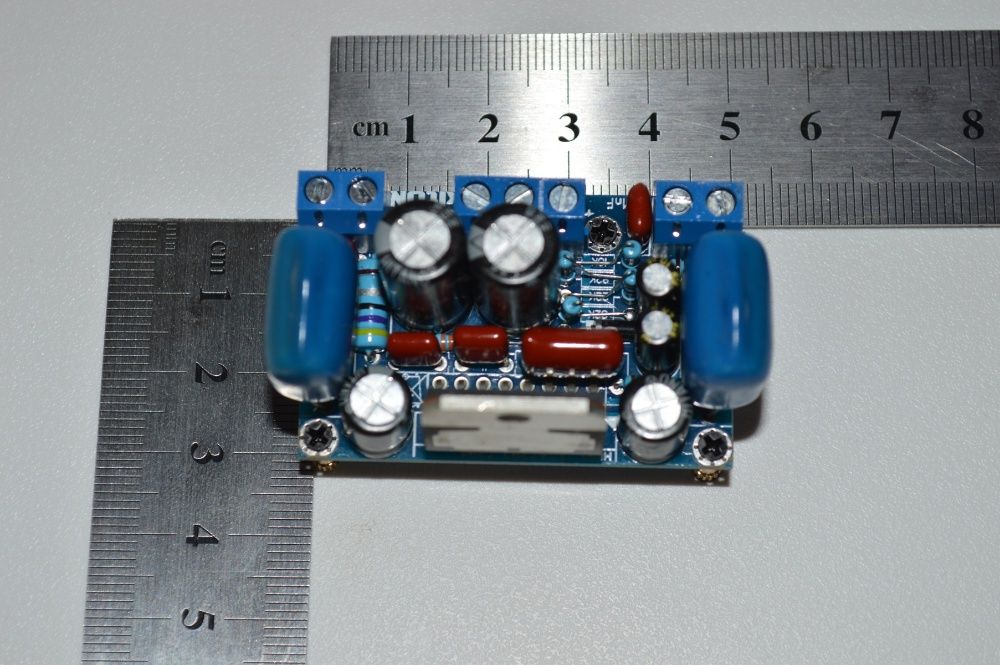

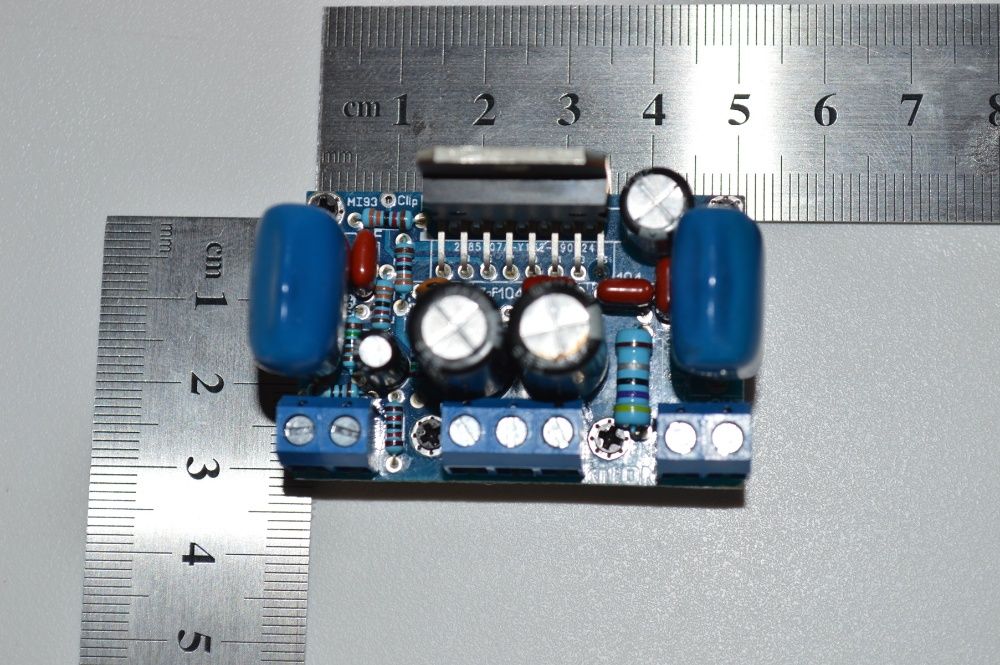

Розмір модуля ДхШхВ, мм 33x55x28
