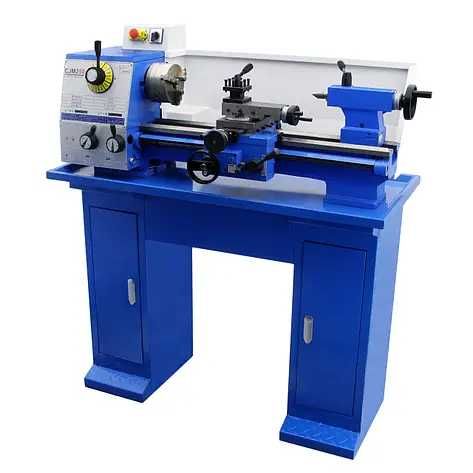

Станок токарный настольный CJM250 750W

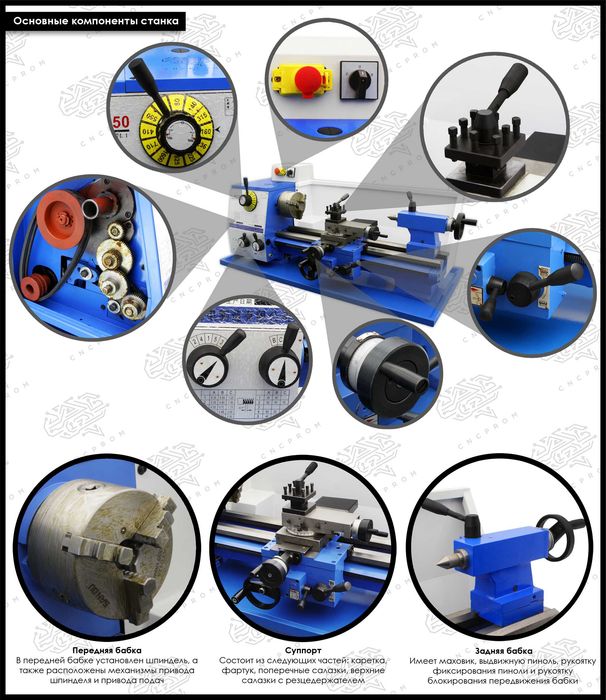

CJM250 - токарный настольный станок, который используется, как правило, в мелкосерийном производстве для механической обработки заготовок из стали, чугуна и сплавов цветных металлов. Массивная чугунная станина имеет жесткую конструкцию, поэтому обеспечивает низкую вибрацию устройства. V-образные и плоские шлифованные направляющие служат для точного продольного передвижения суппорта (обеспечивает фиксацию и перемещение инструмента во время работы) и задней бабки (поддерживает заготовку при обработке). Зубчатая рейка, в свою очередь, предоставляет возможность перемещения суппорта вручную, которое производится путем вращения маховика. В передней бабке станка установлен шпиндельный мотор мощностью 750 Вт, который посредством 3-х кулачкового токарного патрона передает крутящий момент обрабатываемой детали. Скорость вращения мотора регулируется с помощью рукоятки находящейся на передней панели устройства в диапазоне 80-1600 об/мин (12 скоростей). Коробка передач построена на базе точных износостойких долговечных металлических зубчатых колес. В агрегате реализованы функции продольной и поперечной автоматической подачи.

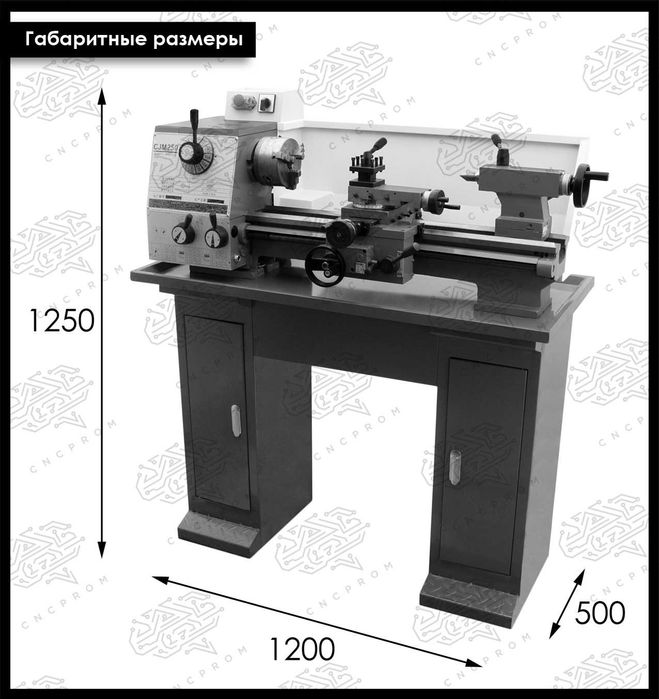

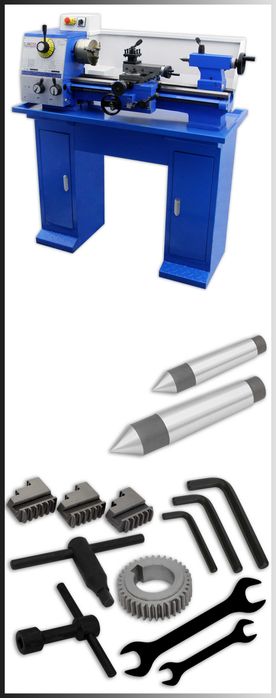

Данная модель обеспечивает высокую точность и качество обработки, так как несмотря на относительно компактные размеры она имеет компоновку классических моделей. Станок установлен на специальную подставку с тумбами (входит в комплект поставки).

Внимание! 3-х кулачковый патрон используются, как правило, для фиксации круглых, треугольных и шестигранных заготовок. Для фиксации заготовок квадратной формы необходимо использовать патрон с 4 кулачками.


Особенности станка CJM250:

Высокая точность

Жесткость конструкции (литая станина и закаленные направляющие)

Металлические шестерни

Диапазон частоты вращения шпинделя имеет 12 скоростей

Сквозное отверстие шпинделя (возможность обработки длинных заготовок)

Двустороннее вращение шпинделя

3-х кулачковый токарный патрон

Быстрая регулировка задней бабки

Функция продольной и поперечной автоматической подачи

Возможность зажима одновременно до 4-х резцов в резцедержателе

Наличие лимба на всех маховиках регулировки положения

Тишина во время работы

Простота в эксплуатации



Виды обработки: заточка инструментов, шлифовка деталей, накатка, фрезерование, нарезка метрических и дюймовых резьб, внутренняя и внешняя обработка конических и цилиндрических поверхностей и т.д.

Внимание! При переходе с метрической на дюймовую резьбу необходимо заменить зубчатое колесо А с 34 зубьями на 36 зубьев.


Обрабатываемые материалы: сталь, нержавеющая сталь, цветные металлы, чугун, дерево, пластик и другие.



Область применения: индивидуальное производство (на дому), учебные заведения, мастерские, небольшие заводы и т.д.



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель: CJM250

Электропитание: 1 фаза, 220 В (переменного тока) / 50 Гц

Мощность: 750 Вт

Ширина направляющих станины: 140 мм

Материал станины: чугун

Высота центров над станиной: 125 мм

Максимальный диаметр обработки над станиной: 250 мм

Диаметр обработки над суппортом: 150 мм

Расстояние между двумя центрами: 500 мм

Диаметр сквозного отверстия шпинделя: 26 мм

Конус отверстия шпинделя: Морзе №4 (MT4)

Скорость вращения шпинделя: 80-1600 об/мин

Количество скоростей вращения шпинделя: 12

Погрешность соосности шпинделя: ≤0.009 мм

Токарный патрон: К11-125 (3-х кулачковый, Ø 125 мм)

Биения токарного патрона: ≤0.05 мм

Максимальное количество резцов в резцедержателе: 4 шт.

Максимальное перемещение поперечных салазок: 140 мм

Максимальное перемещение верхних салазок: 75 мм

Число нарезаемых ниток метрической резьбы: 15

Число нарезаемых ниток дюймовой резьбы: 9

Шаг метрических резьб: 0.25-2.5 мм

Шаг дюймовых резьб: 12-96 1/n"

Диапазон продольной подачи по оси X: 0.035-0.375 мм/об

Диапазон продольной подачи по оси Y: 0.018-0.188 мм/об

Диаметр пиноли задней бабки: 35 мм

Конус задней бабки: Морзе №3 (MT3)

Ход пиноли задней бабки: 80 мм

Диаметр ходового винта: 18 мм

Вес брутто: 216 кг
