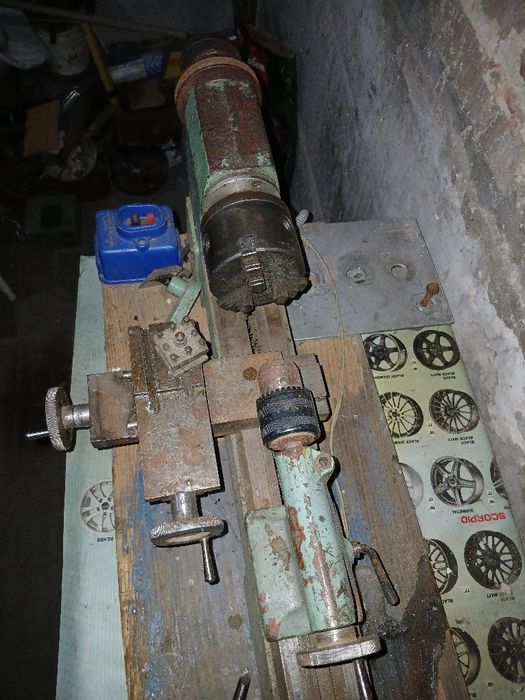

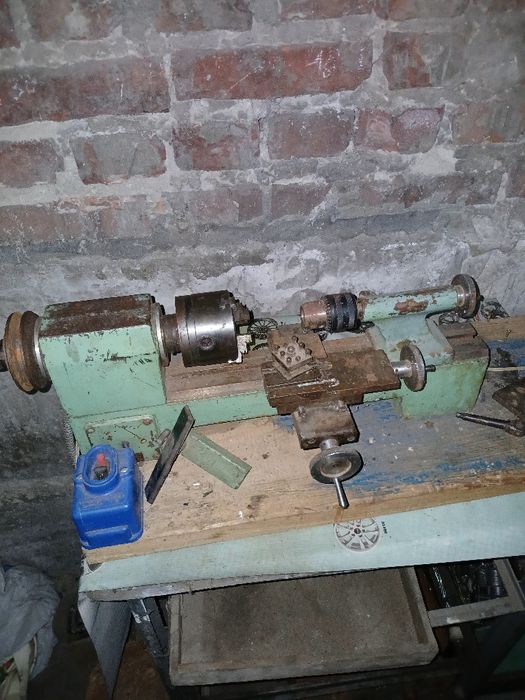

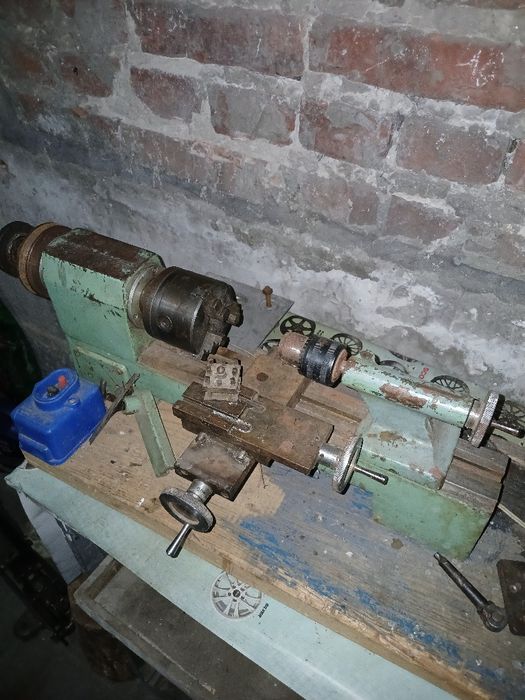

Основні характеристики токарного верстата 1д601

Виробник: Кіроваканський завод прецизійних верстатів, м. Кіровокан (сьогодні м. Ванадзор).

Токарний верстат 1Д601 вироблявся в 1971-1976 за ГОСТ 7599-72.

Найбільший діаметр заготовки типу Диск, що обробляється над станиною – Ø 125 мм;
Найбільший діаметр точення заготовки типу Вал над верхньою частининою супорта – Ø 75 мм;
Відстань між центрами – 180 мм;
Найбільша довжина обточування при одній установці супорта – 55 мм;
Мережа живлення - 220 В;
Електродвигун приводу шпинделя – однофазний АВЕ-071-4; 0,180 кВт; 1400 об/хв;
Вага верстата – 30 кг.

Передня бабка та шпиндель токарного верстата 1д601

Кінець шпинделя різьбовий - М27х3 мм
Стандартний діаметр токарного трикулачкового патрона - Ø 80 мм
Діаметр наскрізного отвору в шпинделі – Ø 10,2 мм;
Найбільший діаметр прутка, що обробляється - Ø 10 мм;
Внутрішній (інструментальний) конус шпинделя - Морзе 2 ;
Обороти шпинделя - 700, 1400, 2800 об/хв;
Передня опора шпинделя - радіальні шарикопідшипники №46205 2 шт;
Задня опора шпинделя - радіальний шарикопідшипник №205 1 шт;
Мастило підшипників - густе мастило ЦИАТИМ-201 ГОСТ 6257;
Гальмування шпинделя - ні ;
