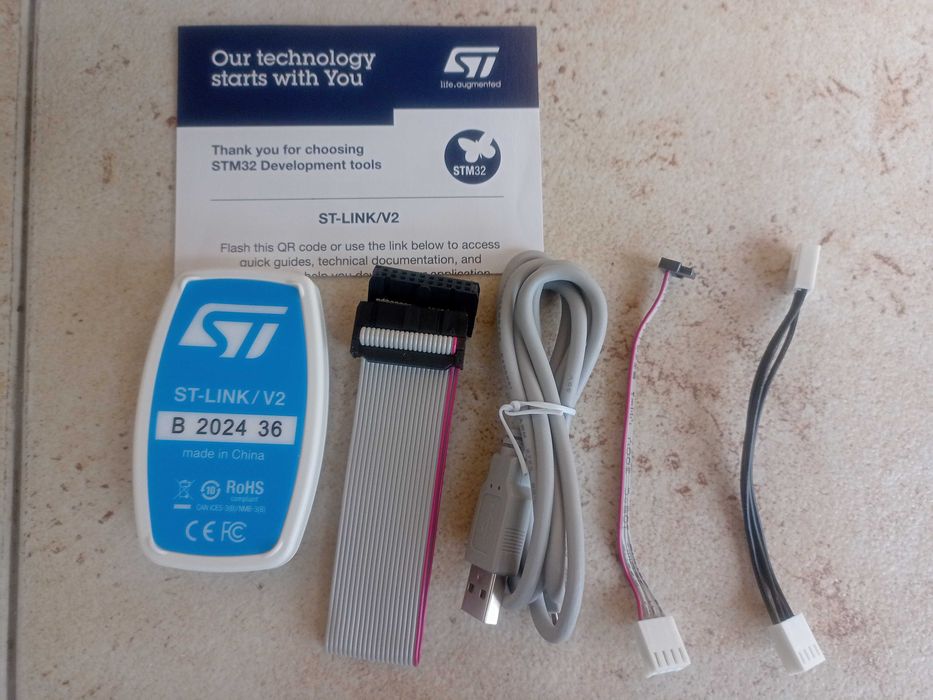

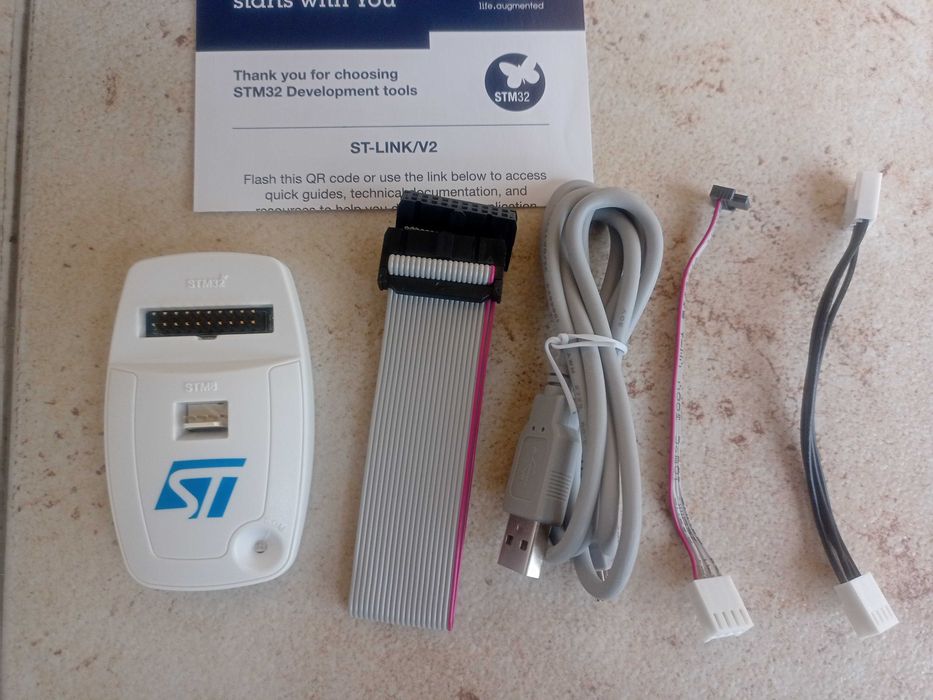

ST-LINK / V2 является внутрисхемным отладчиком / программатором для семейства
микроконтроллеров STM8 и STM32. Однопроводный интерфейсный модуль (SWIM) и
JTAG / SWD интерфейсы облегчают обмен данными с любыми STM8 или STM32
микроконтроллерами, расположенными на плате устройства.

ST-LINK / V2 є внутрісхемним отладчиком і програматором для мікроконтролерів STM8 і STM32. Інтерфейси однопровідного інтерфейсного модуля (SWIM) і JTAG / послідовної налагодження проводів (SWD) використовуються для зв'язку з будь-яким мікроконтролером STM8 або STM32, розташованим на платі додатки. Крім забезпечення тих же функцій, що і ST-LINK / V2, ST-LINK / 2-ISOL має цифрову ізоляцію між ПК і цільової прикладної платою. Він також витримує напругу до 1000 Vrms.

Додатки STM8 використовують високошвидкісний інтерфейс USB для зв'язку з програмним забезпеченням ST Visual Develop (STVD-STM8) або ST Visual Programmer (STVP-STM8) або з інтегрованими середовищами розробки сторонніх виробників.

Додатки STM32 використовують високошвидкісний інтерфейс USB для зв'язку з програмним засобом STM32CubeIDE або з інтегрованими середовищами розробки сторонніх виробників.



Основні особливості:

Живлення 5 В від USB-роз'єму
USB 2.0 сумісний з повною швидкістю інтерфейс
USB-кабель типу A до міні-B додається
Особливості SWIM:
Підтримка напруги додатки від 1,65 до 5,5 В на інтерфейсі SWIM
Підтримка низькооборотних і швидкісних режимів SWIM
Швидкість програмування SWIM: 9,7 КБ / с на низькій швидкості, 12,8 КБ / с на високій швидкості
SWIM-кабель для підключення до додатка зі стандартним роз'ємом ERNI. Посилання на вертикальний роз'єм: 284697 або 214017 Посилання на горизонтальний роз'єм: 214012
SWIM-кабель для підключення до додатка з контактами або 2,54 мм.
Особливості JTAG / послідовної налагодження проводів (SWD):
Підтримка напруги додатки від 1,65 В до 3,6 В на інтерфейсі JTAG / SWD і допустимі входи 5 В
Кабель JTAG для підключення до стандартного 20-контактного роз'єму JTAG з кроком 2,54 мм
підтримка JTAG
Підтримка зв'язку SWD і послідовного провідника (SWV)
Пряма підтримка оновлення прошивки (DFU)
Індикатор стану блимає під час зв'язку з ПК
Робоча температура від 0 ° С до 50 ° С
