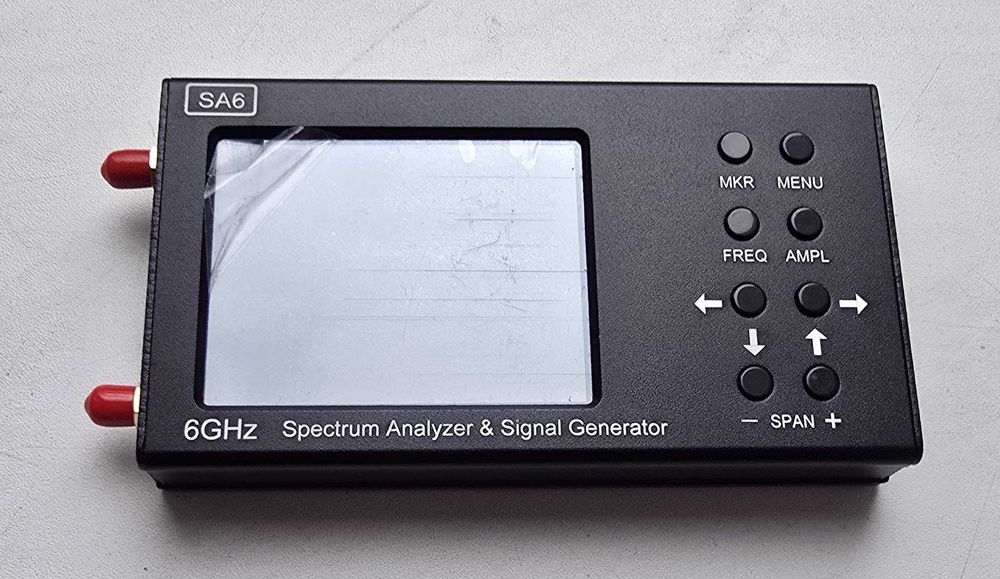

Аналізатор спектру SA6. Той, хто цікавиться, напевно вже знає що це і для чого, це простий портативний аналізатор спектру і діапазону сигналу, призначений для відображення спектру сигналу в діапазоні частот від 35 до 6200 МГц. Визначає амплітуду і частоту спектральних складових аналізованого процесу. Має функцію трекінг-генератора, яка дає можливість вимірювати АЧХ пасивних або активних пристроїв (таких як фільтри або підсилювачі). Програмне забезпечення дозволяє вимірювати КСВ і модулі зворотних втрат. Для цього потрібен зовнішній спрямований зв'язувач і набір заходів калібрування. Дисплей 3,2 дюйми, резистивний сенсорний, кольоровий, 16 біт на піксель RGB. Вбудована акумуляторна батарея забезпечує до чотирьох годин роботи в автономному режимі. Має функцію передачі даних на ПК через USB-кабель.
Основні характеристики:
Широкий діапазон частот: від 35 до 6200 МГц
Швидке сканування діапазону частот: 500 точок на точку
Висока точність вимірювання: 2 дБ в динамічному діапазоні 70-75 дБ

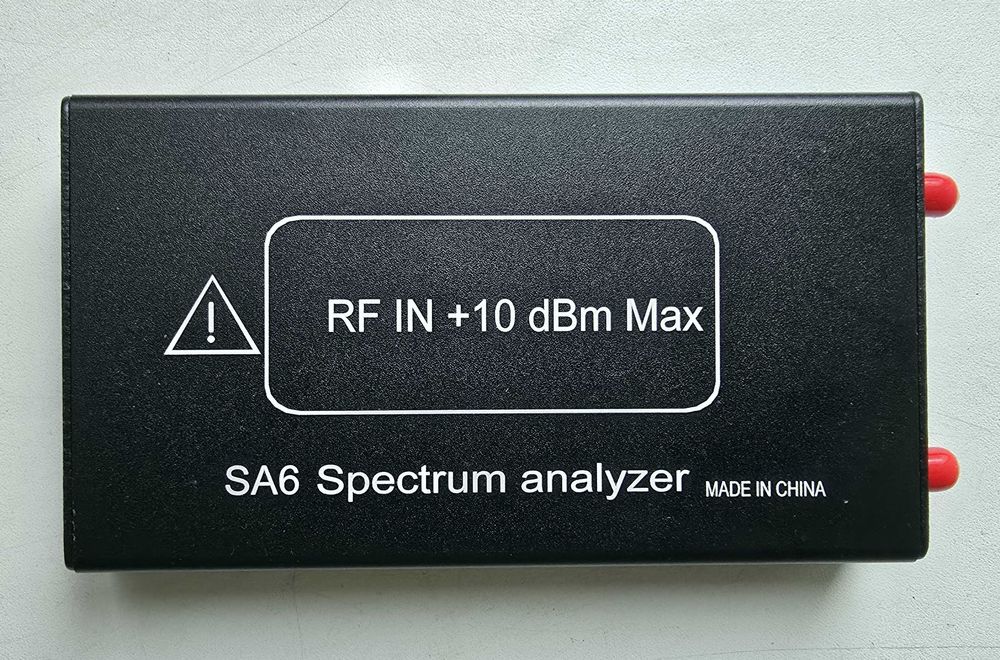

Максимальний вхідний сигнал вимірювання: +10 дБм
Смуга пропускання: 200 кГц, фіксована
Розгортка 100 МГц: 0,25 секунди
Внутрішній аттенюатор: 0-30 дБ
Максимальна вхідна напруга постійного струму: 25 вольт
Максимальний струм споживання при роботі від акумулятора: 450 мА

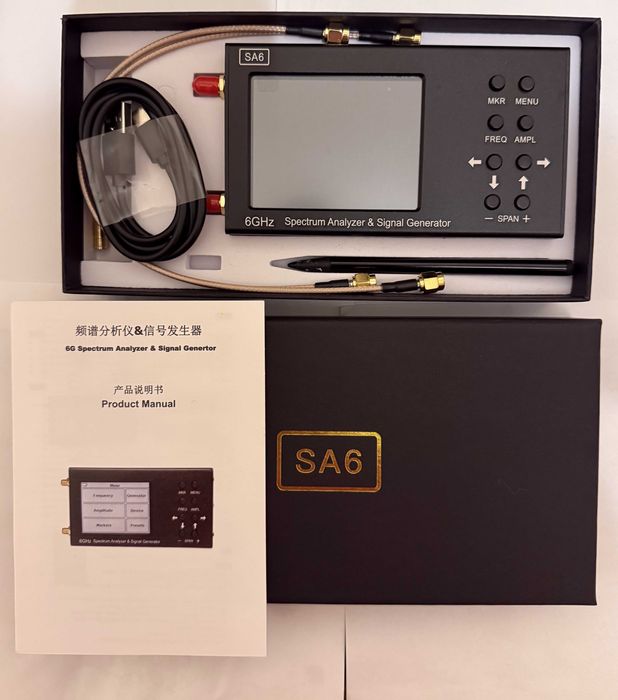

Комплектація:
1 x анализатор
2 x SMA пігтейли
1 x SMA адаптер
1 x стилус
1 x USB-C кабель
інструкція
