Силовий фільтр PS Audio International PD-4.7-US Power Control Center

Power Director - це автономний пристрій керування живленням, спеціально розроблений для керування компонентами всієї AV-системи. Оснащений 12 розетками Power Port (шість дуплексних розеток) з чотирма виділеними 15-амперними ланцюгами Ultimate Outlet (або 20-амперними в моделі Power Director 20-Amp), Power Director забезпечує кондиціонування змінного струму, захист від перенапруги та захист від стрибків напруги. На відміну від більшості стабілізаторів, він не обмежує струм, тому ваші компоненти ніколи не розрядяться.

Power Director забезпечує загальносистемний рівень покращення як аудіо-, так і відеосистем. Відеозображення оживає з дивовижною тривимірністю. Підсилювачі потужності, а також аналогове та цифрове аудіообладнання набувають нової глибини та відкритості. Крім того, ваші компоненти захищені від потенційно шкідливих стрибків напруги та імпульсів.

Захист зон

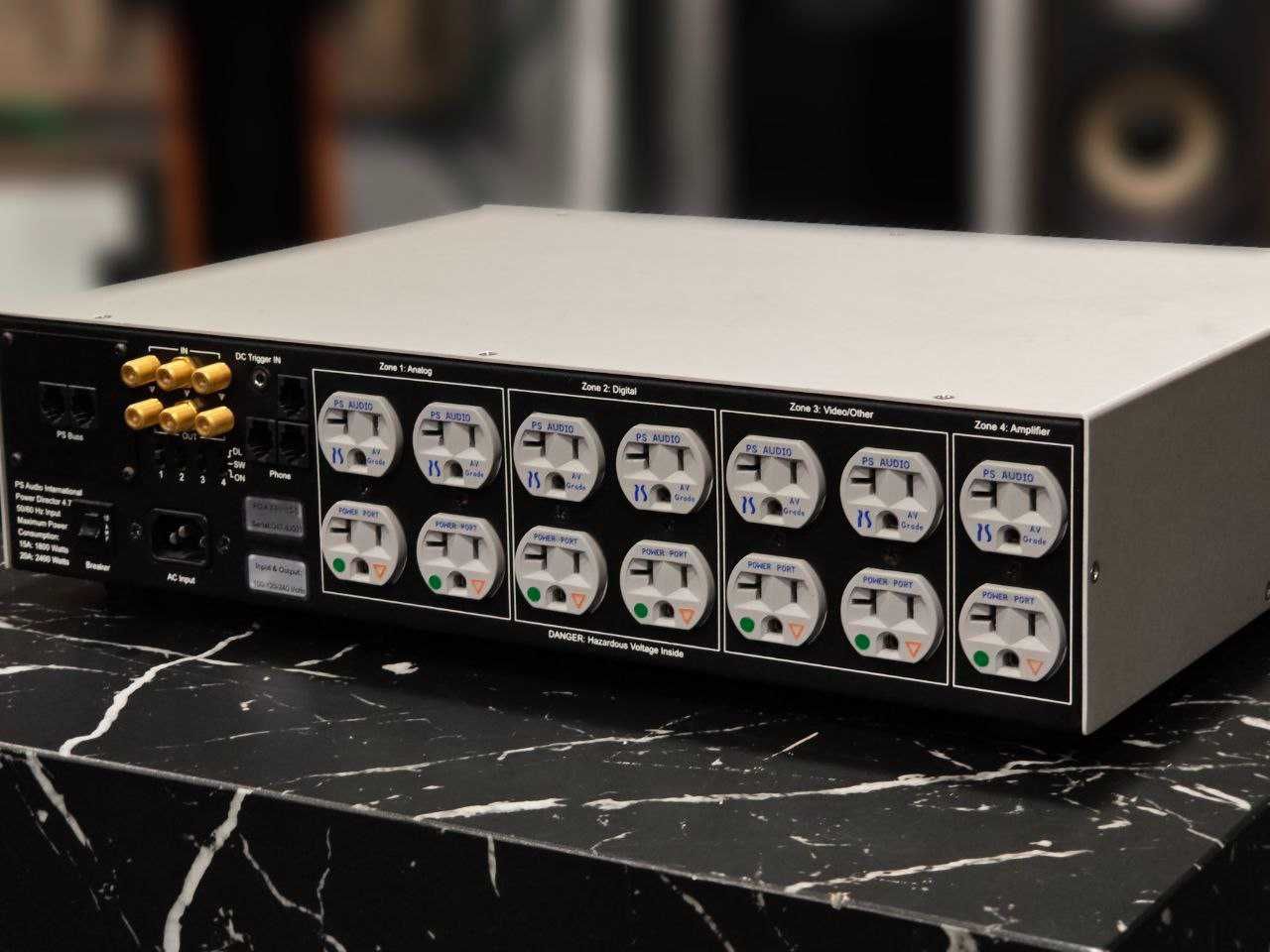

На задній панелі Power Director розташовано 12 роз'ємів порту живлення 12 PS Audio Power Port, які розділені на чотири ізольовані зони. Кожна зона здатна обробляти потужність без обмежень і забезпечує 100-відсотковий захист, 40 дБ очищення та ізоляцію між зонами, а також повністю контролюється з передньої панелі Power Director.

Кожна зона маркована для певної групи пристроїв, щоб максимізувати переваги електричної ізоляції. Аналогові пристрої, такі як підсилювачі, програвачі та фонокорректори, згруповані в першій зоні. Друга зона призначена для цифрових пристроїв, таких як програвачі компакт-дисків, ЦАПи та відеопроцесори. У третій і четвертій зонах знаходяться підсилювачі потужності, ресивери, інтегральні підсилювачі, проектори, телевізори і телевізори зворотної проекції. Усі зони фактично мають однакові схеми, а поділ на аналогові та цифрові наведено лише для довідки.

Потрійний захист живлення

Power Director використовує революційну систему потрійного захисту живлення (TPP) від PS Audio, що гарантує, що ніщо небажане не потрапить через Power Director до вашої цінної апаратури, яку він живить.

Мікропроцесорна система TPP використовує нове вимірювальне програмне забезпечення PowerMeter від PS Audio з точністю до одного відсотка як першу лінію захисту від перенапруги. Коли вхідна змінна напруга перевищує встановлену межу (регулюється користувачем), виходи просто вимикаються, а підключене обладнання захищається. Коли напруга повертається до норми, виходи знову вмикаються відповідно до їхніх послідовних інструкцій.

Якщо перша лінія захисту не спрацьовує, спрацьовує другий рівень захисту, що використовує запатентовану схему Tranzorber від PS Audio. У малоймовірному випадку, коли транзистори поглинають занадто багато енергії, спрацьовує внутрішній запобіжник, який повністю вимикає виходи, захищаючи таким чином підключене обладнання.

Останньою лінією захисту є магнітний вимикач на задній панелі, який автоматично спрацьовує, якщо через пристрій проходить занадто великий струм.

Схеми кінцевих виходів

Усередині Power Director знаходяться чотири високопотужні вихідні схеми, кожна з яких здатна видавати 15 ампер потужності (або 20 ампер у моделі Power Director 20-Amp) зі зниженим вихідним опором у три рази! Це досягається завдяки використанню точно намотаних балунів. Це високоефективні трансформаторні сердечники з ідентичними, збалансованими обмотками, намотаними навколо кожної половини пончикоподібного тороїда. Вони намотані надзвичайно товстим дротом з чистої міді і закінчуються мережею плівкових конденсаторів класу X2 і Y2. Кожен з чотирьох ланцюгів Ultimate, що живлять окремі зони, вручну з'єднаний багатожильним мідним OFC дротом 12 калібру в конфігурації «зірка», що посилює розділення ланцюгів і покращує ізоляцію.

Керування користувачем

Power Director виконує функції комутації та мережевих команд, необхідних для сучасних складних аудіо/відео компонентів. Він дає змогу попередньо встановити вхідну напругу до того, як активується будь-яка схема захисту, і налаштувати час затримки перед тим, як пристрій скинеться і знову увімкнеться. Ви також можете налаштувати послідовність увімкнення/вимкнення живлення чотирьох зон. Цими та іншими функціями можна керувати за допомогою бездротового пульта дистанційного керування, що входить до комплекту.

Чотиризначний світлодіодний дисплей PowerMeter на передній панелі дозволяє легко контролювати потужність, напругу, потужність і навіть коефіцієнт потужності з точністю до 1% від ідеального значення. Ви можете миттєво вимірювати вхідну напругу змінного струму, зчитувати вати та силу струму, що подаються на навантаження, і система навіть розраховує середньоквадратичний коефіцієнт потужності, що подається на навантаження в реальному часі.
