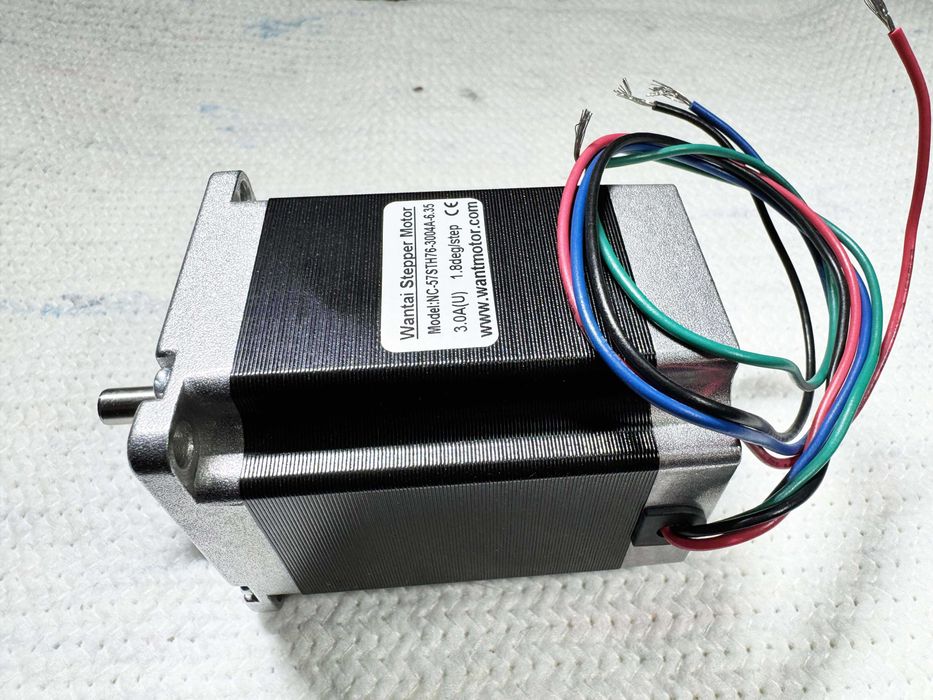

Гибридный Шаговый двигатель Wantai NC-57STH76-3004A-6.35 (NEMA23, 3.0 А, 1.8°, 1.9 Н·м, Ø6.35 мм вал)
Новый.
Гибридный Шаговый двигатель Wantai NC-57STH76-3004A-6.35 — это гибридный двухфазный мотор стандарта NEMA23.
Корпус длиной 76 мм, диаметр вала Ø6.35 мм, удерживающий момент 1.9 Н·м (190 Н·см).
Используется в ЧПУ-станках, 3D-принтерах большого формата, фрезерных и гравировальных установках, а также в промышленной автоматизации.

Особенности и преимущества

Мощный мотор NEMA23 с моментом удержания 1.9 Н·м.
Гибридная конструкция → выше точность и момент, чем у обычных шаговых моторов.
Вал Ø6.35 мм (стандарт для муфт и шкивов).
Совместим с драйверами под ток 3.0 А/фаза.
Подходит для средних и тяжёлых нагрузок.

Технические характеристики

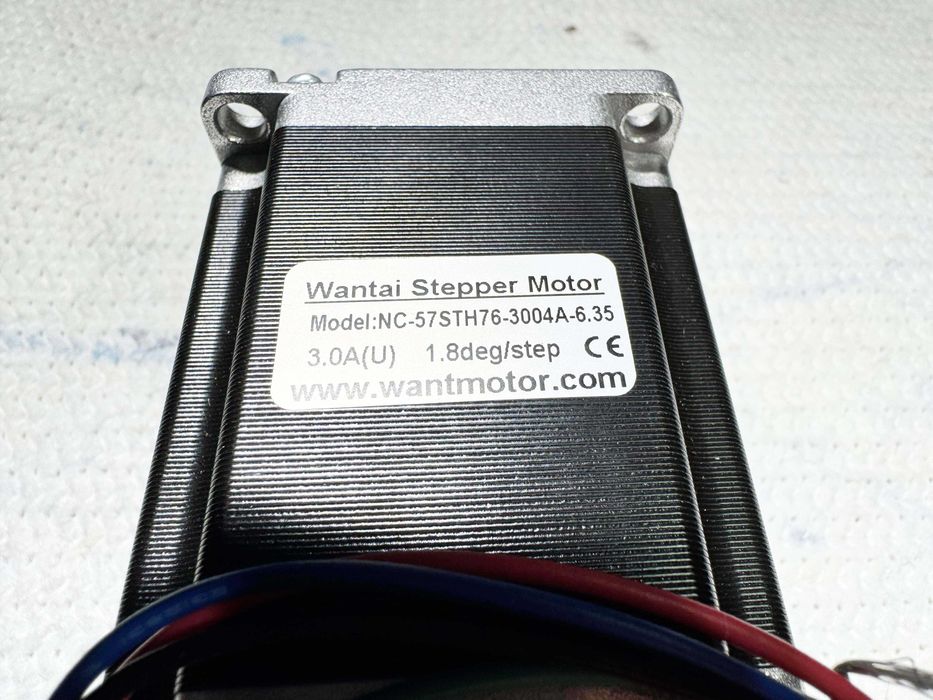

Модель: NC-57STH76-3004A-6.35
Тип: Гибридный шаговый двигатель, 2 фазы

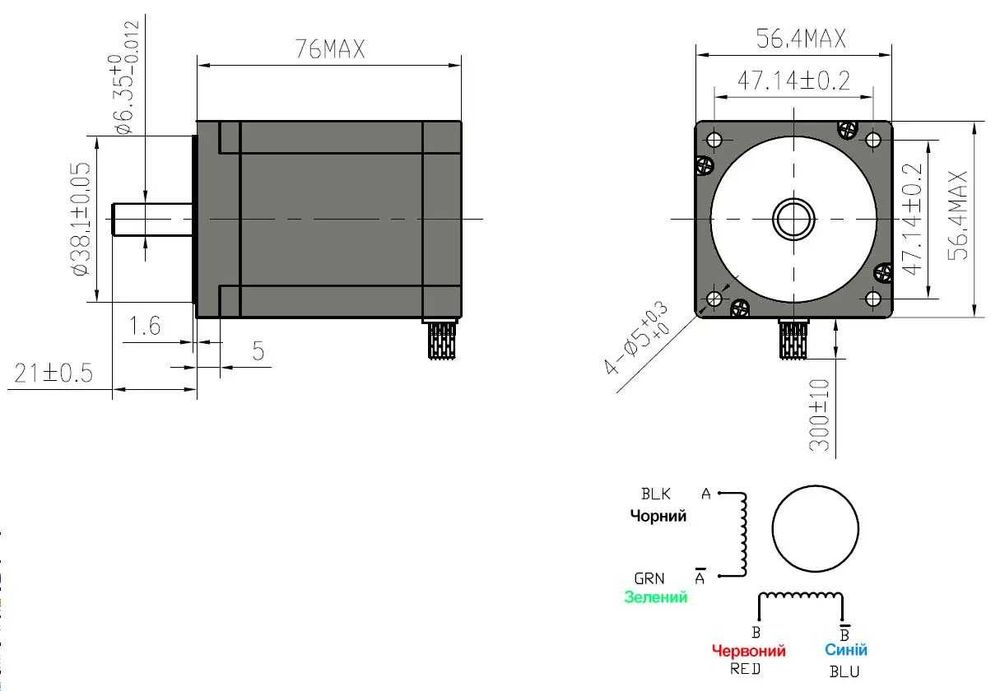

Стандарт корпуса: NEMA23 (56.4 × 56.4 мм)
Длина корпуса: 76 мм
Угол шага: 1.8° ±5% (200 шагов/оборот)
Номинальный ток: 3.0 А/фаза
Номинальное напряжение: 3.0 В
Сопротивление обмотки: 1.0 Ω ±10%
Индуктивность: 3.5 мГн ±20%
Удерживающий момент: 1.9 Н·м (190 Н·см)
Детент-момент: 0.06 Н·м (6 Н·см)
Класс изоляции: B (130 °C)
Длина проводов: 300 мм ±10 мм

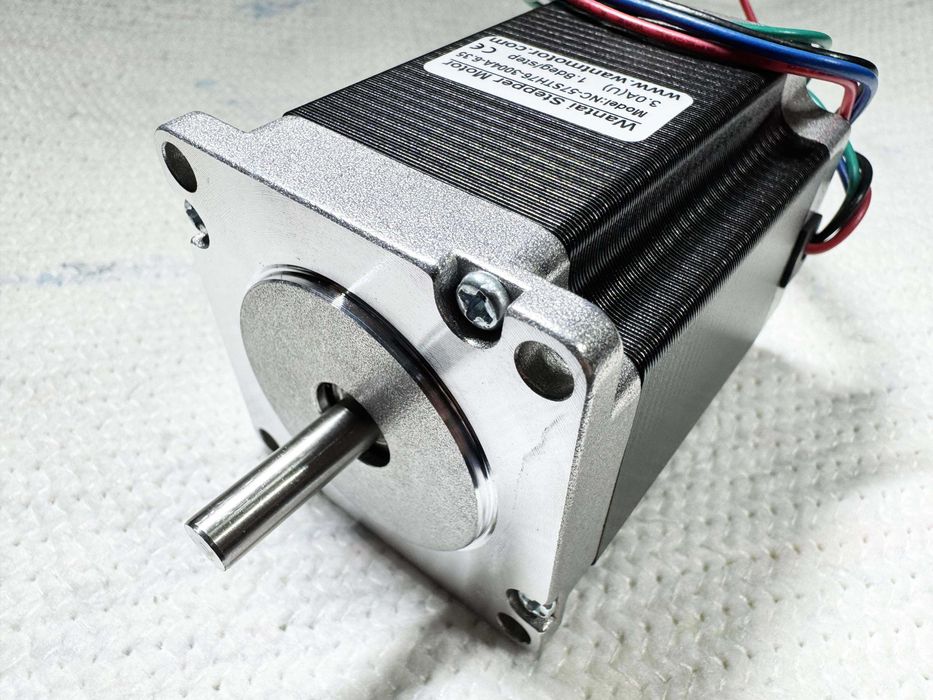

Диаметр вала: Ø6.35 мм
Длина выступа вала: 21 ±0.5 мм
Посадочный уступ: Ø38.1 мм
Крепление: 4×M5, шаг 47.14 мм

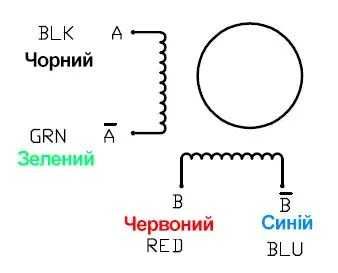

Схема подключения: 4 провода (биполярный)
