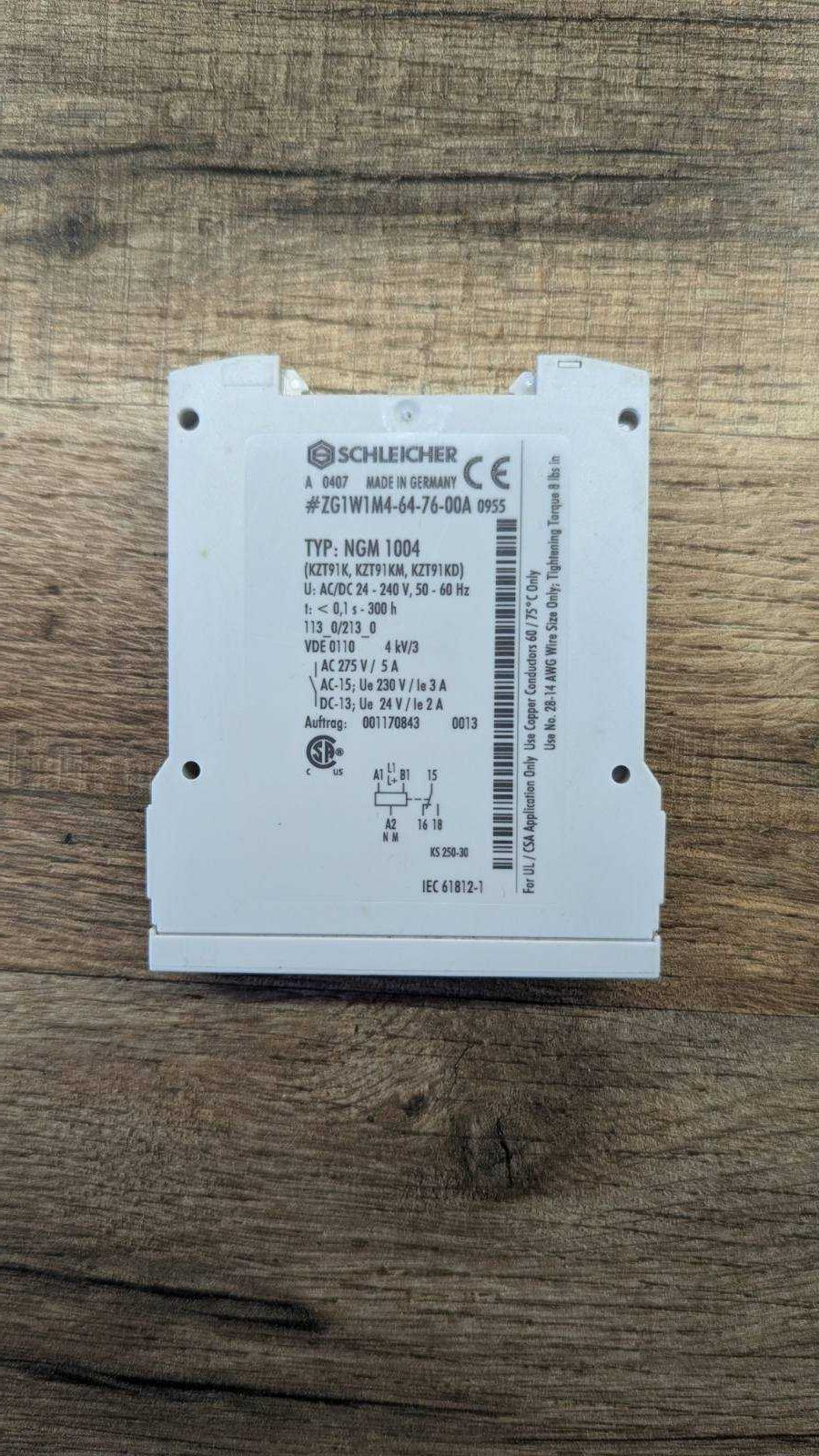

Schleicher Timer NGM 1004 Многофункциональный таймер

Однодиапазонное реле времени с задержкой выключения без вспомогательного источника питания
• Доступны 3 отдельных источника питания переменного/постоянного тока.
• Доступно 6 временных диапазонов от 0,05 до 300 с.
• 1 переключающий контакт
• 2 светодиода для отображения функций

Таймеры серии NGG – инновация
от компании Wieland
случаях, когда другие решения приводят
к неоправданно большим техническим и
материальным затратам. Примерами таких
систем служат: системы релейной защиты в
энергетике, системы вентиляции, отопления
и кондиционирования зданий и т. д.
Таким образом, именно для таких систем
и предназначены высококачественные
электронные реле времени серии NGG.
• Напряжение питания для всех
моделей от 16.8 В до 264 В
переменного или постоянного тока
• Доступен вариант многофункци о-нального таймера, содержащего
16 функций и 16 временных
поддиапазонов от 0.1 с до 300 ч
• Доступны однофункциональные
таймеры с 16 временными
диапазонами от 0.1 с до 300 ч

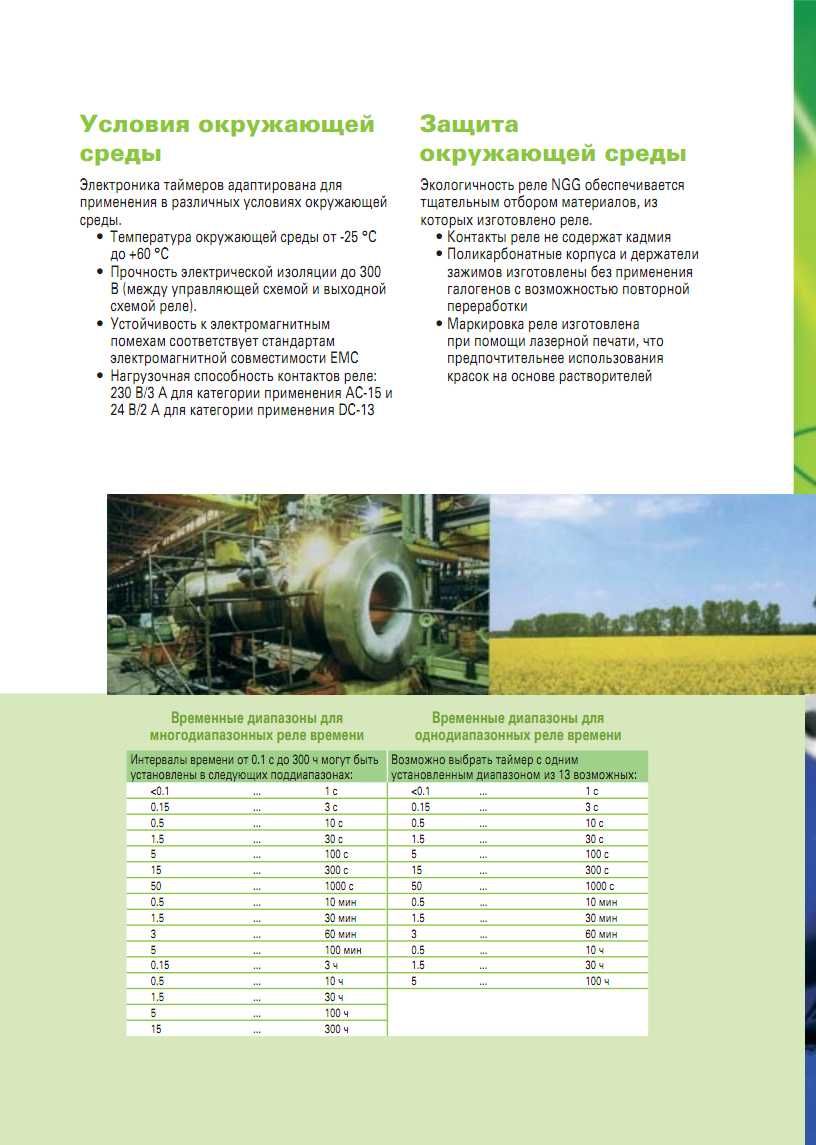

Особенности таймеров серии NGG
• Доступны однофункциональные
таймеры с 1 временным диапазоном
(выбирается из 13 диапазонов от 0.1
с до 100 ч)
• Доступны однофункциональные
реле с фиксированной выдержкой
времени 0.5 с
• Все корпуса имеют ширину 22.5 мм
и монтируются на DIN-рейку

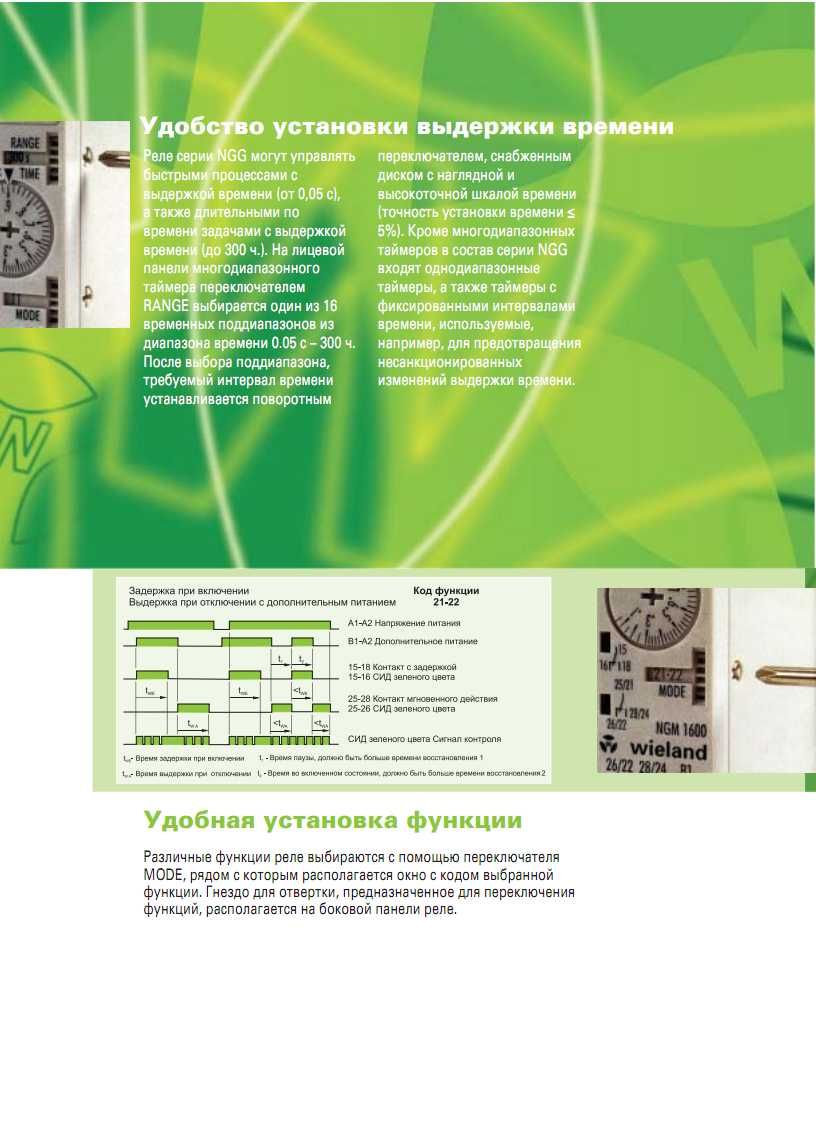

Удобная установка функции
Реле времени
Таймеры NGG имеют удобную систему подключений про водов.
Клеммные зажимы таймеров отвечают всем требованиям
электромонтажа для PLC и контакторов:
• Для клеммных зажимов могут использоваться все типы проводников:
многожильные скрученные проводники с наконечниками, одно жиль-ные или многожильные проводники без наконечника.
• При электромонтаже обеспечивается надежный контакт для про во-дов сечением от 0.5 мм
2
до 6 мм
2
при максимальной длине снятия
изо ляции 9 мм.
• Винты типа Pozidrive-2 диаметром 3.0 мм, используемые в зажимах
ре ле, позволяют прикладывать усилие кручения до 1 Н ⋅м. Это поз во-ляет применять для электромонтажа автоматические шу ру по вер ты.
Удобный электрический монтаж
Для таймеров, требующих дополнительного питания, напряжение на
входе управления B1 может иметь любую величину от 16.8 В до 264 В
AC/DC, абсолютно не зависящую от величины напряжения питания.

Таймеры и переключающие устройства
«Технический посредник» между силовым и управляющим уровнем
Таймеры и коммутационные устройства проверены и проверены в качестве посредников между
интеллектуальный логический уровень – например. устройство управления или другая компьютерная система, а также высокопроизводительные машины, которыми они управляют. Они создают информационный интерфейс, который
включает электрическую развязку между диапазоном низкого напряжения, в котором работает логика,
и работа машины, которая имеет высокое потребление электроэнергии.
Компания Schleicher поставляет широкий ассортимент реле времени и переключающих реле с различными типами исполнения.
Эксплуатационные характеристики и функции. Данная линейка оборудования, разработанная
посредством диалога с рынком облегчает точный выбор компонентов в
соответствии с требованиями вашей области применения.

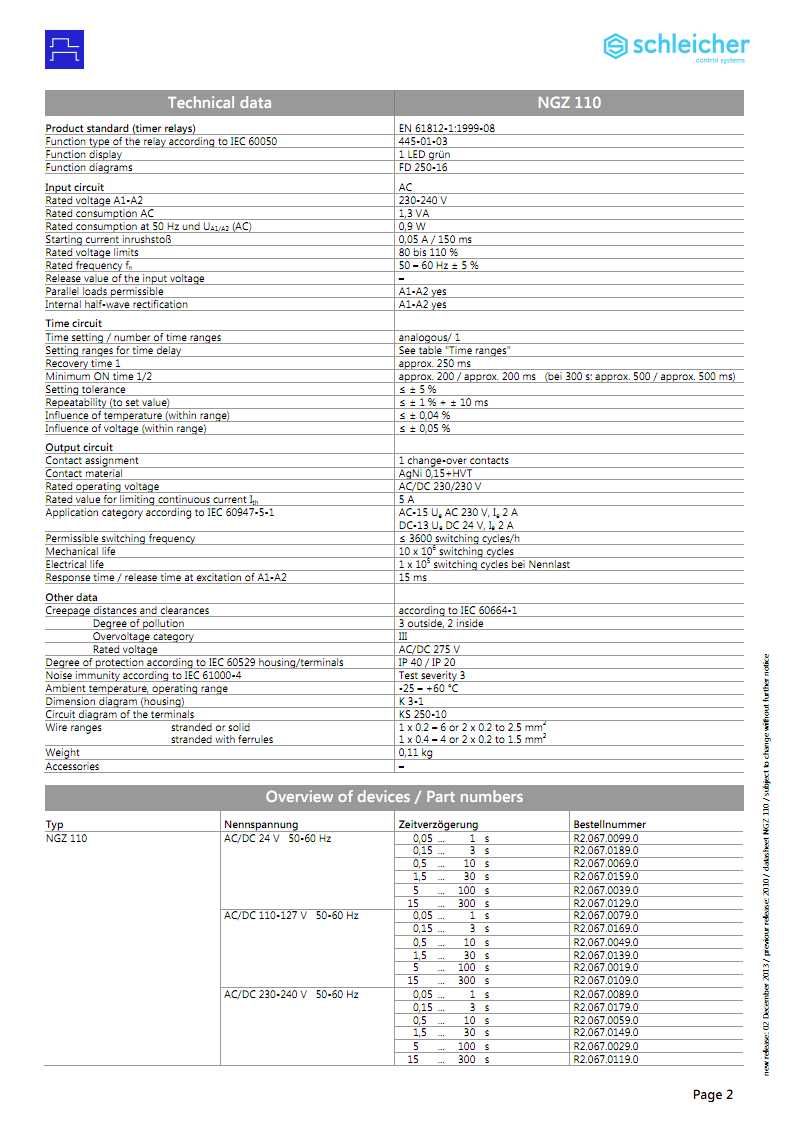

Product standard (timer relays) EN 61812-1:1999-08
Function type of the relay according to IEC 6005*********03
Function display 1 LED grün
Function diagrams FD 250-16
Input circuit AC
Rated voltage A1-A2 230-240 V
Rated consumption AC 1,3 VA
Rated consumption at 50 Hz und UA1/A2 (AC) 0,9 W
Starting current inrushstoß 0,05 A / 150 ms
Rated voltage limits 80 bis 110 %
Rated frequency fn 50 – 60 Hz ± 5 %
Release value of the input voltage –
Parallel loads permissible A1-A2 yes
Internal half-wave rectification A1-A2 yes
Time circuit
Time setting / number of time ranges analogous/ 1
Setting ranges for time delay See table "Time ranges"
Recovery time 1 approx. 250 ms
Minimum ON time 1/2 approx. 200 / approx. 200 ms (bei 300 s: approx. 500 / approx. 500 ms)
Setting tolerance ≤ ± 5 %
Repeatability (to set value) ≤ ± 1 % + ± 10 ms
Influence of temperature (within range) ≤ ± 0,04 %
Influence of voltage (within range) ≤ ± 0,05 %
Output circuit
Contact assignment 1 change-over contacts
Contact material AgNi 0,15+HVT
Rated operating voltage AC/DC 230/230 V
Rated value for limiting continuous current Ith 5 A
Application category according to IEC 60947-5-1 AC-15 Ue AC 230 V, Ie 2 A
DC-13 Ue DC 24 V, Ie 2 A
Permissible switching frequency ≤ 3600 switching cycles/h
Mechanical life 10 x 106
switching cycles
Electrical life 1 x 105
switching cycles bei Nennlast
Response time / release time at excitation of A1-A2 15 ms
Other data
Creepage distances and clearances according to IEC 60664-1
Degree of pollution 3 outside, 2 inside
Overvoltage category III
Rated voltage AC/DC 275 V
Degree of protection according to IEC 60529 housing/terminals IP 40 / IP 20
Noise immunity according to IEC 61000-4 Test severity 3
Ambient temperature, operating range -25 – +60 °C
Dimension diagram (housing) K 3-1
Circuit diagram of the terminals KS 250-10
Wire ranges stranded or solid
stranded with ferrules
1 x 0.2 – 6 or 2 x 0.2 to 2.5 mm2
1 x 0.4 – 4 or 2 x 0.2 to 1.5 mm2
Weight 0,11 kg
