Общая информация

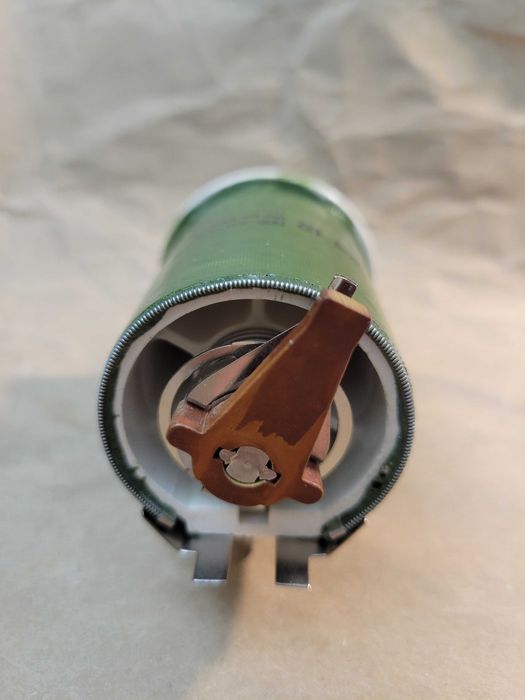

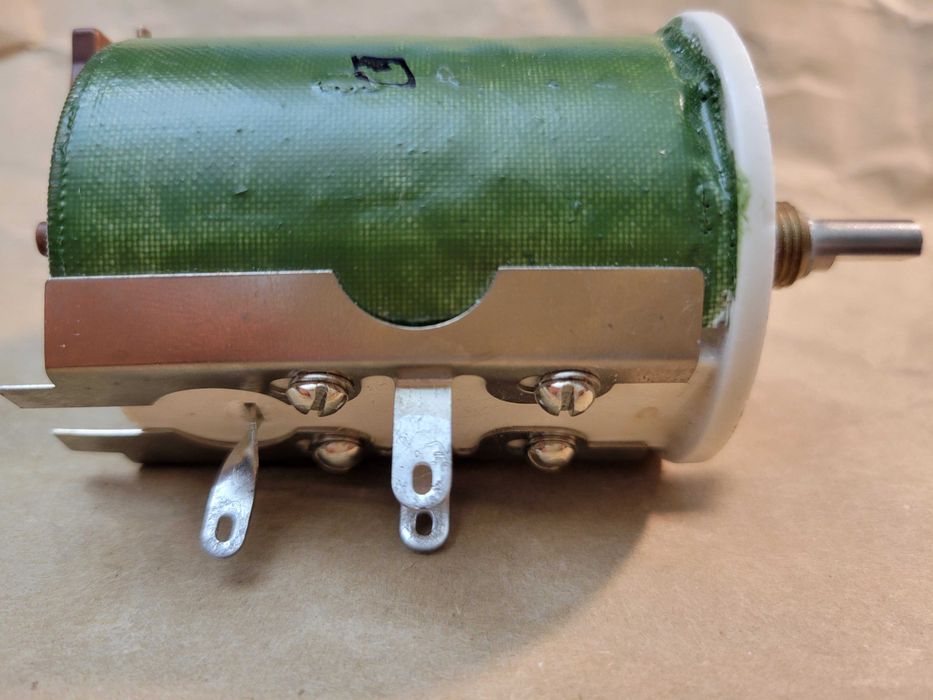

Наименование ППБ-50Г 150 Ом±10% Резистор переменный (потенциометр)
Торговая марка
Страна происхождения СССР
ТУ ОЖО 468.512 ТУ
Вид приемки "1"
Масса изделия, гр. 274
Дата выпуска 1988-1989
Транслитерация PPB-50G 150Ω±10% Resistor
Вид упаковки картонная коробка
Состояние упаковки заводская
Полные аналоги
СП5-30-1-50Г 150 Ом±10% Резистор
Функциональные аналоги
ППБ-50Е 150 Ом±10% Резистор переменный ( потенциометр)
ППБ-50Д 150 Ом±10% Резистор
Возможные аналоги
ППБ-50Г 150 Ом±10% Резистор переменный (потенциометр)
Основные параметры
Функциональная группа Резистор переменный проволочный
Функциональный тип регулировочный
Функциональная характеристика А - линейная
Конструктивные особенности бескаркасный

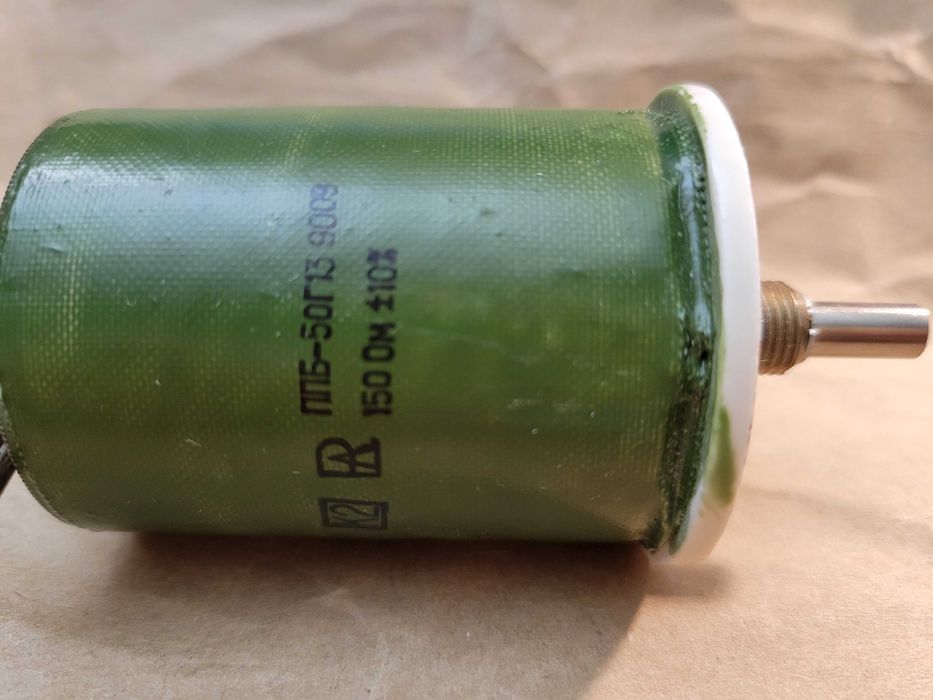

Фактическая маркировка ППБ-50Г 150 Ом±10%
Метод монтажа навесной
Габаритные размеры L*W*H 108х60х57 mm
Тип вала Г - вал ВС-3 (с прямой лыской)
Длина вала (длина выступающей части) 40 mm
Диаметр вала 6 mm
Тип ручки ручка D=6/28
Пределы номинального сопротивления от 2,2 до 47 кΩ
Цвет изделия зеленый
Технические характеристики
Номинальное сопротивление 150 Ω
Номинальная мощность 50 W
Максимальное или предельное рабочее напряжение 500 V
ТКС - температурный коэффициент сопротивления 500×10⁻⁶/1°C
Допустимое отклонение ±10%
Сопротивление изоляции не менее 1000 MΩ
Уровень шумов, мкВ/В не более 5 %
Однократное действие: Пиковое ударное ускорение 75 g
Многократное действие: Пиковое ударное ускорение 15 g
Линейное ускорение, не более 25 g
Полный угол поворота оси 270°
Условия эксплуатации
Минимальная наработка 10000 час.
Интервал рабочих температур от -60 до +155°С
Относительная влажность 98% при температуре +35°С
Атмосферное давление от 106700 до 27198 Pa
Максимальный срок хранения 12 лет
Диапазон частот 1-80 Hz
Ресурс 5000 циклов
Климатическое исполнение УХЛ
Статус изделия В настоящее время выпускает ОАО Контакт, Йошкар-Ола
Резистор ППБ-50Г 150 Ом±10% переменный, проволочный, регулировочный. Одинарный однооборотный. Предназначен для работы в электрических цепях постоянного и переменного тока. Номинальная мощность 50 W. Номинальное сопротивление 150 Ω. Предельное напряжение 500 V. Более подробная информация находится в pdf-файле во вложении.
