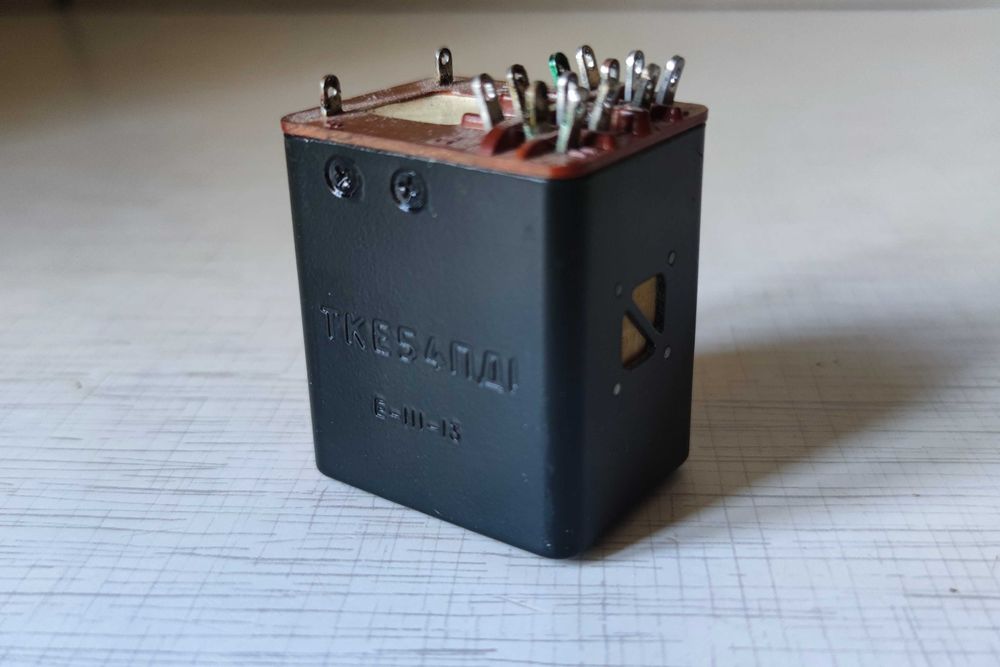

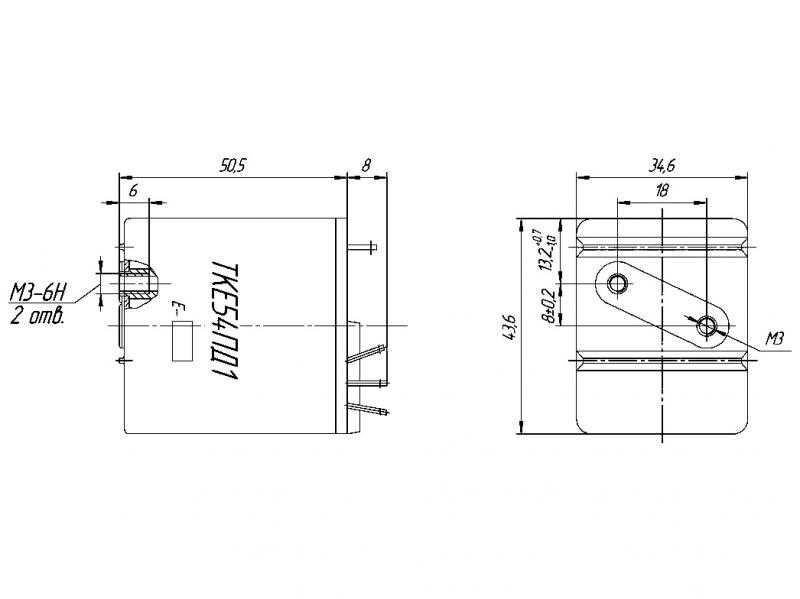

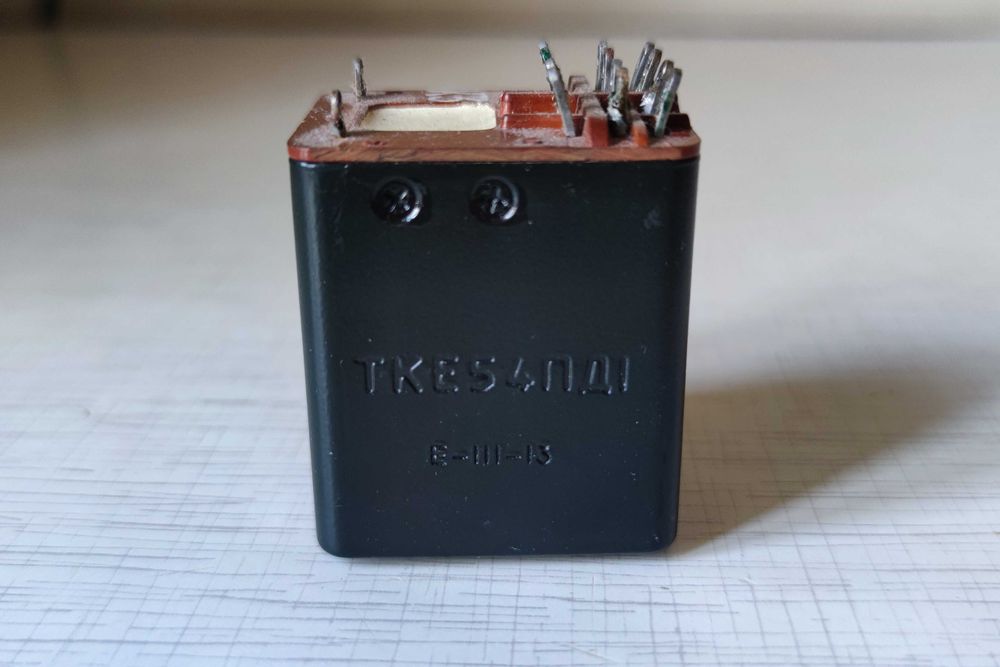

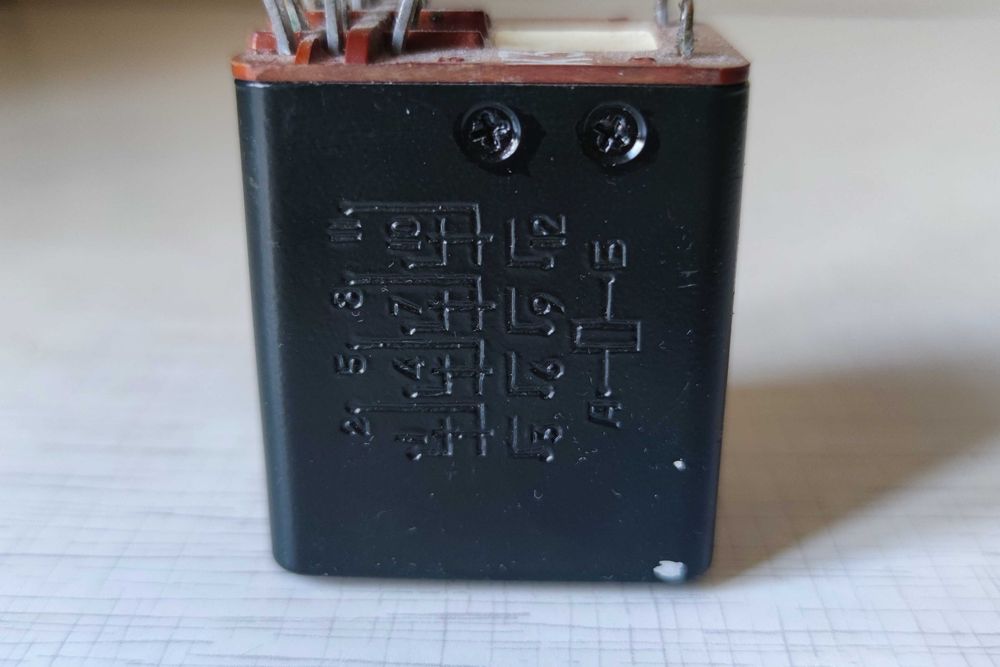

Реле ТКЕ54ПД1 электромагнитное коммутационное

Краткое техническое описание на реле ТКЕ54ПД1

Реле ТКЕ54ПД1 электромагнитное коммутационное негерметичное, с обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В, имеющее четыре независимых переключающих контакта на ток 5 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 16 до 30 В и переменного тока напряжением от 20 до 220 В частотой 400 Гц.
Реле ТКЕ54ПД1 предназначено для работы в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании.
Режим работы — продолжительный.
Тип корпуса — зачехлённый, негерметичный.
Климатическое исполнение: «О» — общеклиматическое по ГОСТ 15150-69.
Технические условия:
— для реле с приёмкой «1» ТУ 872-66;
— для реле с приёмкой «5» ТУ 872-66;
— для реле с приёмкой «9» ТУ 872-66 дополнение №5.
Основные технические и эксплуатационные характеристики реле ТКЕ54ПД1:
Диапазон напряжений в цепи управления постоянного тока, В - 24-30;
Диапазон токов в цепи управления, А - 0,05-5;
Диапазон напряжений коммутируемой цепи постоянного тока, В - 16-30;
Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В …20-220;
Конструктивное исполнение … негерметичные;
Температура окружающей среды, °С - от -60 до +100;
Масса, г - 140.
Расшифровка условного обозначения:
ТКЕ54ПД1
— Т — номинальное напряжение обмотки управления 27 В;
— К — коммутационное реле с питанием цепи управления постоянным током;
— Е — значение номинального тока в цепи главных контактов, обозначает разряд:
— Н — ноль целых;
— Е — единицы;
— Д — десятки;
— 5 — указывает количество единиц данного разряда;
— 4П — обозначает количество переключающих контактов;
— Д — длительный режим работы;
— 1 — максимально допустимая температура окружающей среды - 100°С.
