Компактне реле напруги з максимумом функцій

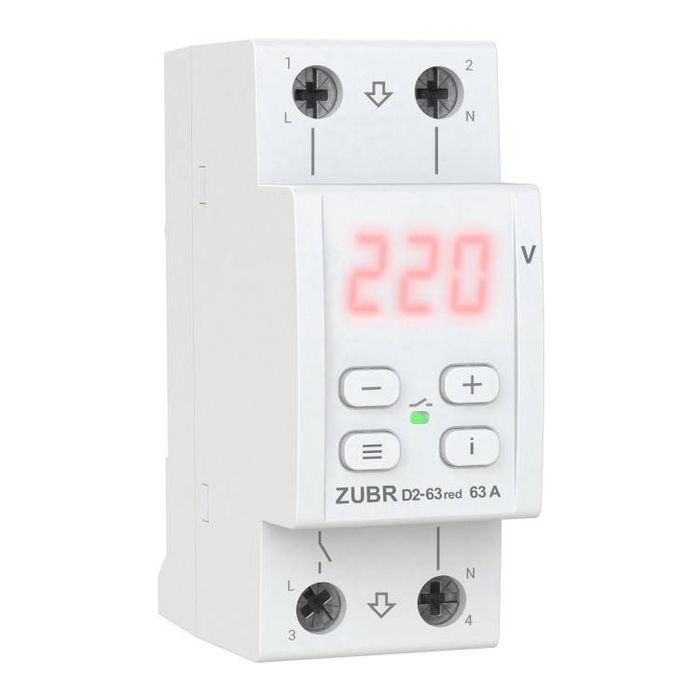

Реле напруги ZUBR D2 red захищає від критичних стрибків високої та низької напруги, а також від обриву нуля. У випадку аварійної ситуації реле напруги відключає навантаження, а при нормалізації включає назад. Широкий функціонал реле напруги дозволяє оптимізувати кількість спрацьовувань завдяки індивідуальним налаштуванням під вашу мережу.

Оскільки сучасний щит вже включає нульову шину, то наявність транзиту нуля в пристрої перестала бути актуальною. З 2024 року всі двомодульні реле напруги будуть підключатися за допомогою трьох клем.

Зручність в управлінні

ZUBR D2 red має дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Четверна кнопка «i» призначена для перегляду журналу аварійних спрацьовувань та розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги та виводить системну інформацію. У режимі очікування можна налаштувати яскравість екрана та індикатора.

Проста установка

Реле напруги ZUBR D2 red дуже компактний, займає 2 стандартні модулі в розподільному щиті. Його монтаж відбувається у розподільний щиток на стандартну DIN-рейку шириною 36 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Технічні характеристики ZUBR D2 red

Категорія продукції:Реле напруги
Струм, А:63
Спосіб монтажу:На DIN-рейку
Кількість фаз:1 ф. (230 Вольт)
Термозахист:ЄTrueRMS:Є
Проф. затримка відключення:Є
Нижня межа напруги:120-210 В
Верхня межа напруги:220-280 В
Номінальна потужність навантаження:13 900 ВА
Час відключення навантаження при зниженні напруги:0,1-10,0 с (>120 В), не більше 0,04 с (120В)
Час вимкнення навантаження в разі перевищення напруги:не більше 0,03 сек
Номінальний струм навантаження:63 А (макс. 80 А в течение 10 мин.)
Час затримки включення навантаження:3-999 с
Тип реле:Поляризоване
Cпоживання струму:не більше 2,8 мА
Переріз проводу:не більше 16 мм²
Маса:0,17 кг
Габаритні розміри (Ш х В х Г):36 х 85 х 66 мм
Кількість комутацій під навантаженням, не менше:10 000 циклів
Кількість комутацій без навантаження, не менше:500 000 циклів
Ступінь захисту за ДСТУ:ІР20
Потужність, ВА:більше 10 000
Комплект поставки:реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
