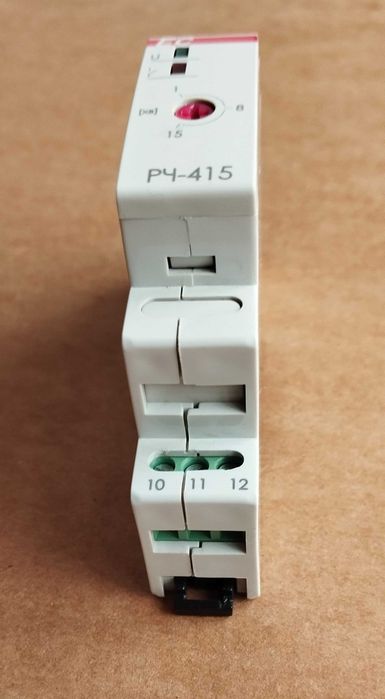

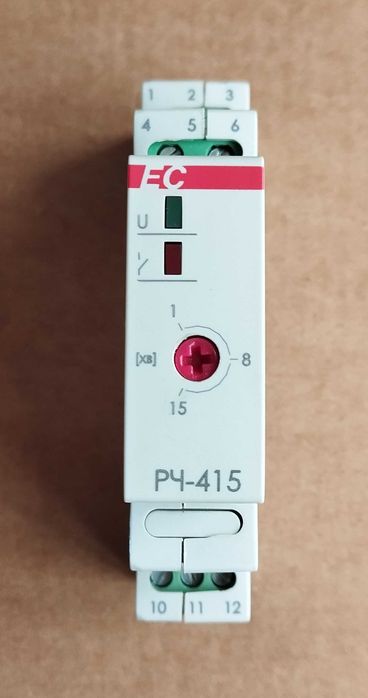

Реле часу PЧ-415, затримка після вимкнення:

Призначення:

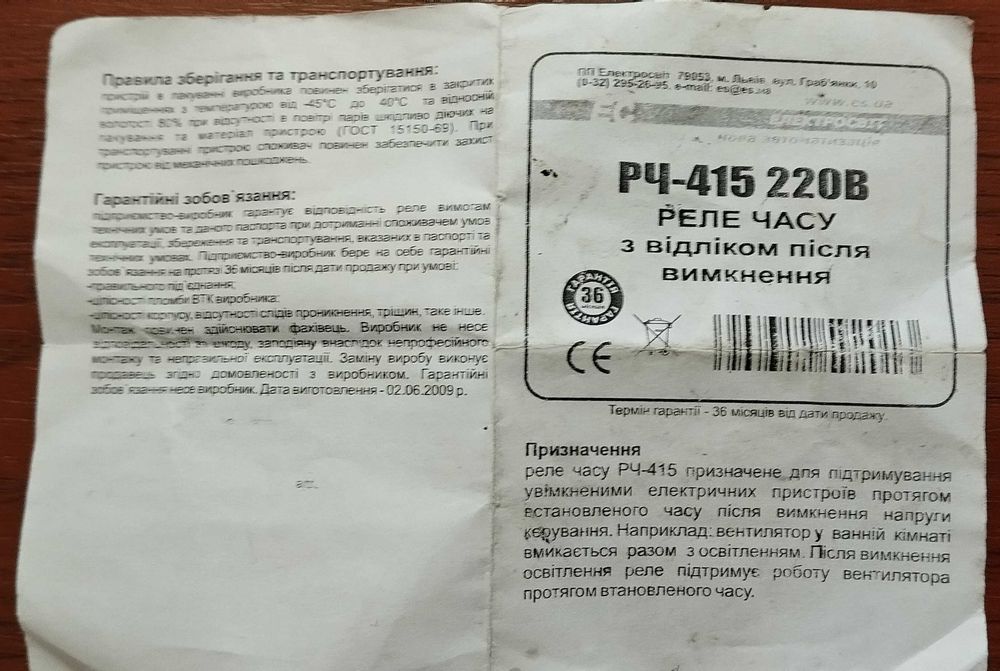

реле часу з відліком після вимкнення призначені для підтримування увімкненими електричних пристроїв протягом встановленого часу після вимкнення напруги керування. Наприклад: вентилятор у ванній кімнаті вмикається разом з освітленням. Після вимкнення освітлення реле підтримує роботу вентилятора протягом встановленого часу.

Дія:

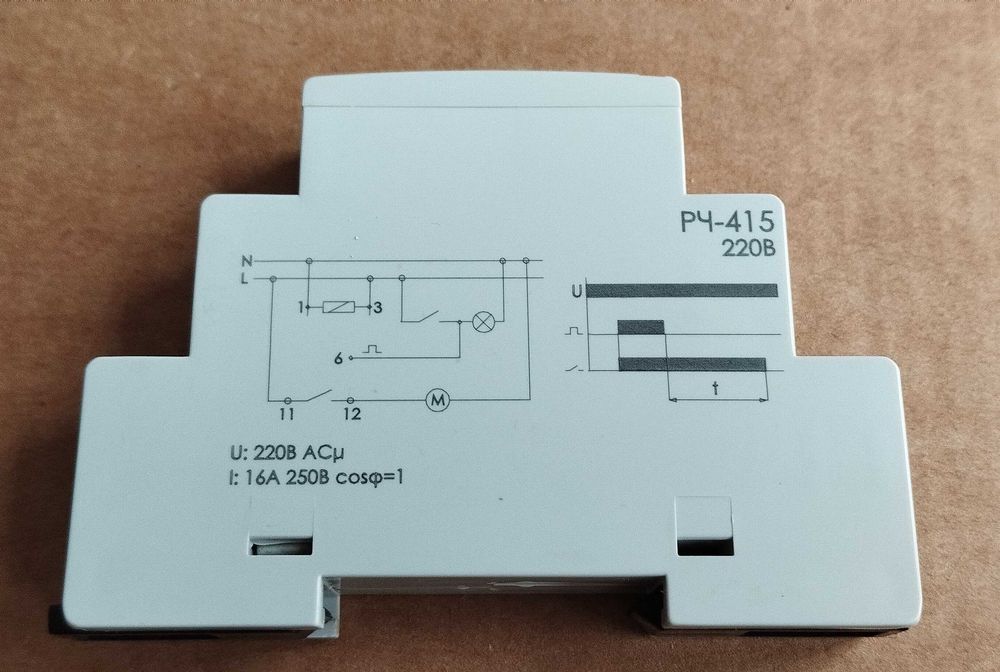

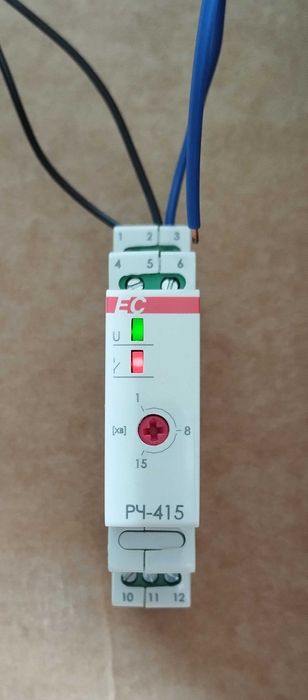

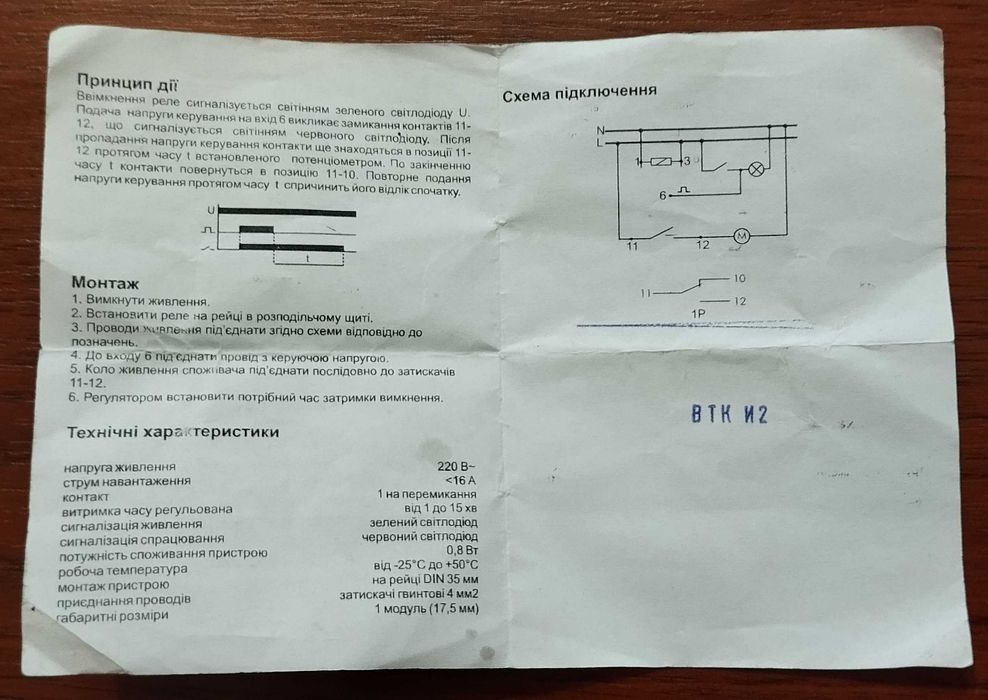

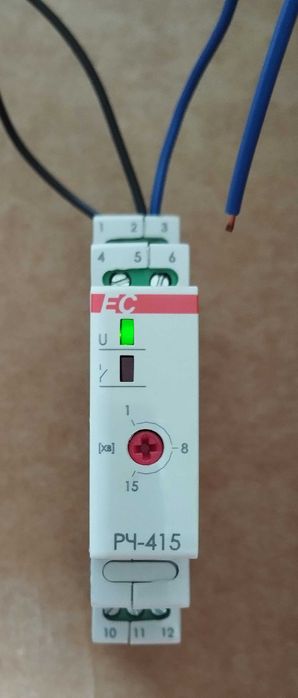

подача напруги керування S на реле викликає замикання контактів, що вмикають напругу R яка живить керований електропристрій. Після пропадання напруги керування реле підтримує напругу живлення керованого електропристрою протягом часу t встановленого потенціометром. По закінченню часу t пристрій буде вимкнений автоматично. Напруга керування S подана протягом часу t спричинить його відлік спочатку.
