Назначение

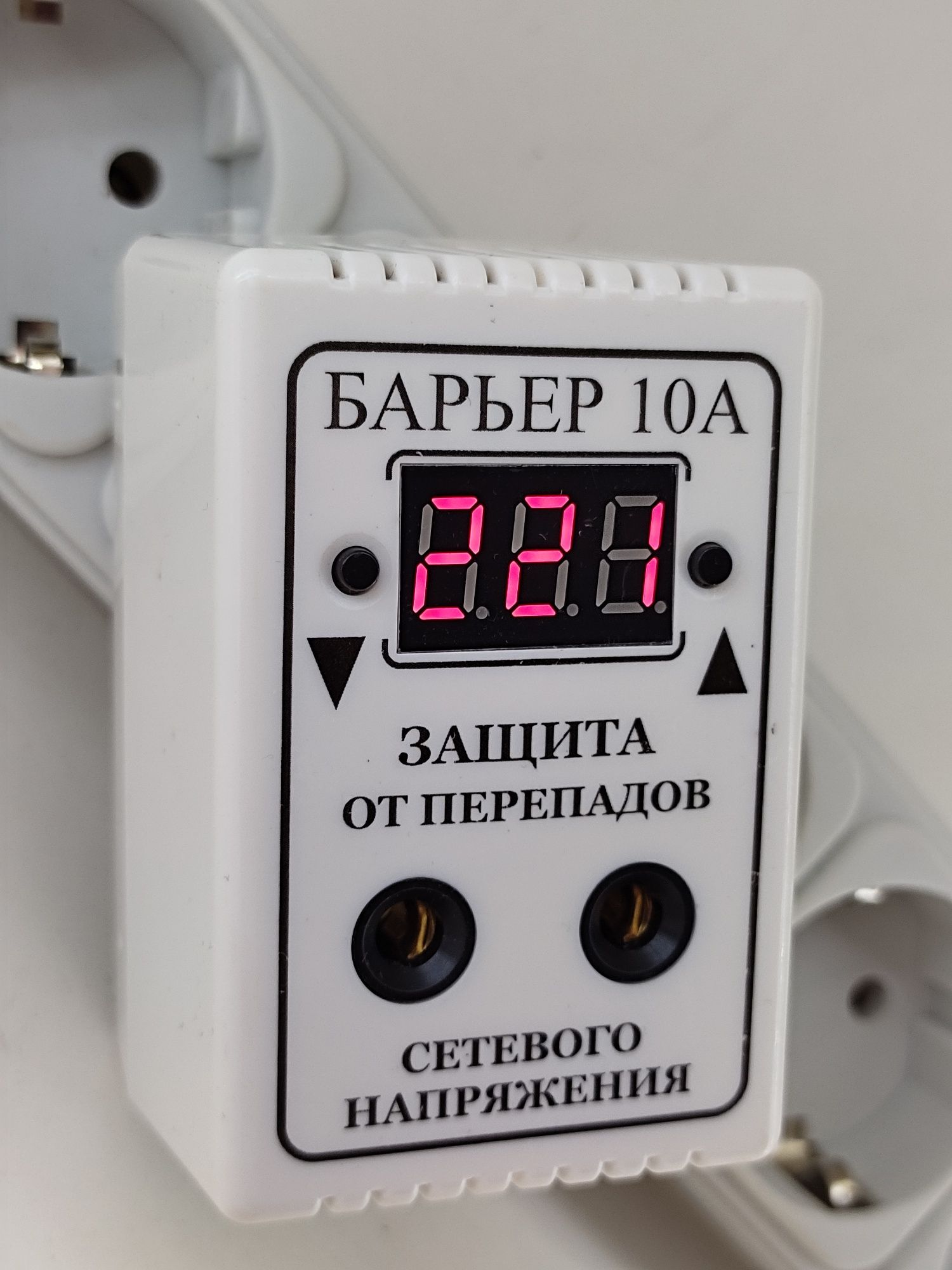

Микроконтроллерный автомат защиты от перепадов напряжения в сети «Барьер» предназначен для аварийного отключения бытовых электроприборов при выходе сетевого напряжения за пределы допустимого.

Барьер осуществляет постоянный контроль сетевого напряжения и отключает нагрузку в случае выхода напряжения за установленные пределы. После того как сетевое напряжение придет в норму, включается таймер обратного отсчета времени, по истечении которого нагрузка будет подключена. Если во время обратного отсчета сетевое напряжение выходило за установленные пределы ― нагрузка не будет подключена, а отсчет времени начнется снова.

Внимание! для холодильников и устройств, в которых присутствуют компрессоры малой мощности, время задержки включения необходимо устанавливать не менее 300 секунд.

В данном приборе осуществляются следующие виды настроек:
Установка верхнего порога напряжения от 230 до 280 В
Установка нижнего порога напряжения от 150 до 210 В
Установка времени задержки включения от 3 до 900 секунд
Установка необходимого напряжения гистерезиса от 0 до 5 В.
Установить данные параметры вы можете нажав и удержав одновременно кнопки "+" и "-" на приборе.

Все настройки осуществляются в следующей последовательности
После одновременного нажатия + и -загораются и гаснут верхние сегменты цифр индикатора. Отображается верхний порог напряжения. Кнопками + и - производится установка верхнего порога напряжения от 230 до 280 В. Далее нужно еще раз одновременно нажать кнопки + и - для перехода в режим следующей настройки, либо в случае, когда вы хотите перейти в обычный рабочий режим вам нужно подождать пять секунд, после чего прибор автоматически перейдет в рабочий режим. Все следующие настройки осуществляются аналогично предыдущей.
В случае, когда начались перепады напряжения, прибор вышел из рабочего режима и находится в режиме обратного отсчета, опять начнется перепад напряжения ― отсчет будет начат сначала.

2. Технические характеристики:
Рабочее напряжение: 100 ― 400 В, 50/60 Гц.
Верхний порог отключения нагрузки: 230-280 В (240 В*).
Нижний порог отключения нагрузки: 150-210 В (190 В*).
Максимальный ток нагрузки: 10 А
Время отключения нагрузки:
Верхний порог: 20 мс.
Нижний порог (до 120 В)- 1 с.
Нижний порог (ниже 120 В)- 20 мс.
Время задержки включения : 3 ― 900 с
Гистерезиc: 0-5 В
Диапазон рабочих температур: от +5°С до +55 °С.
* Настройки по умолчанию - Указано на корпусе.

3. Установка и настройки:
«Барьер» устанавливается непосредственно в розетку.
Установите необходимые значения верхнего и нижнего порогов напряжений, времени задержки и гистерезиса.
