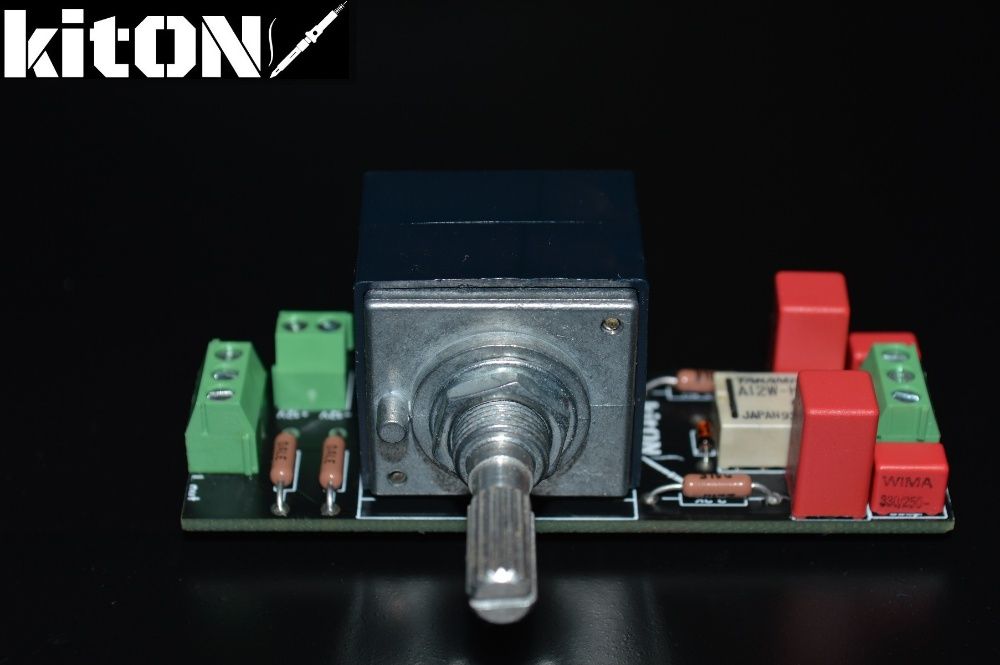

Якісний китайський варіант відомого японського регулятора гучності ALPS rk27, 100К з елементами тонкомпенсації.
Так як оригінал вже близько 10 років не випускається, то дане рішення є оптимальним варіантом для побудови якісного ПМЗЧ, бо якість збирання і елементів даного РГ на досить високому рівні.
Схема тонкомпенсації, розроблена безпосередньо під цей 100К атенюатор, а елементи підібрані виключно якісні: плівкові поліпропіленові конденсатори WIMA і метало плівкові резистори vishay dale 1% RN (військове приймання).
Необхідність тонкомпенсації:
Чутливість людського слуху різна до звуків різної частоти, які мають один і той же звуковий тиск. Іншими словами, звуки однакового звукового тиску, але різної частоти, суб'єктивно сприймаються людиною як звуки різної гучності. Найбільша здатність чути проявляється при частоті звуку близько 3 кГц. Падіння чутливості слуху при частотах менше і більше 3 кГц тим більше, чим менше звуковий тиск.
Запис музичних звукових сигналів зазвичай здійснюється при рівні звукового тиску 90-92 дБ, при якому виставляється необхідний тональний баланс. Надалі, при прослуховуванні в інших умовах даного звукового сигналу з меншим звуковим тиском, через зміни чутливості слуху людини суб'єктивно буде відчуватися нестача високих і низьких частот. Для компенсації цього ефекту і застосовується тонкомпенсація шляхом зміни частотних характеристик звуку. Тонкомпенсация здійснюється, як правило, відповідно до кривими рівної гучності Флетчера-Менсона.
Принцип роботи:

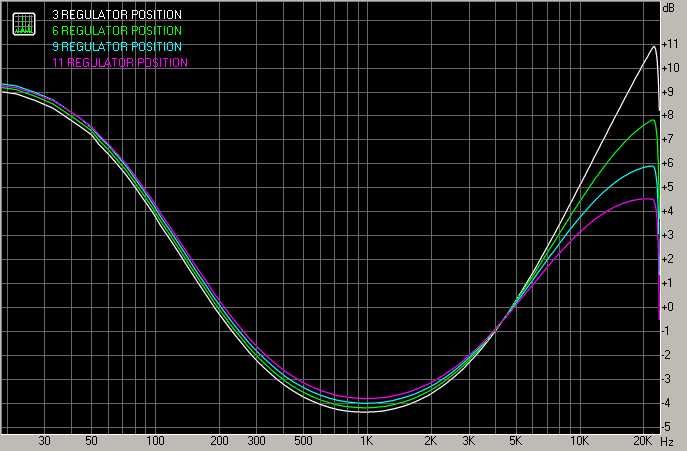

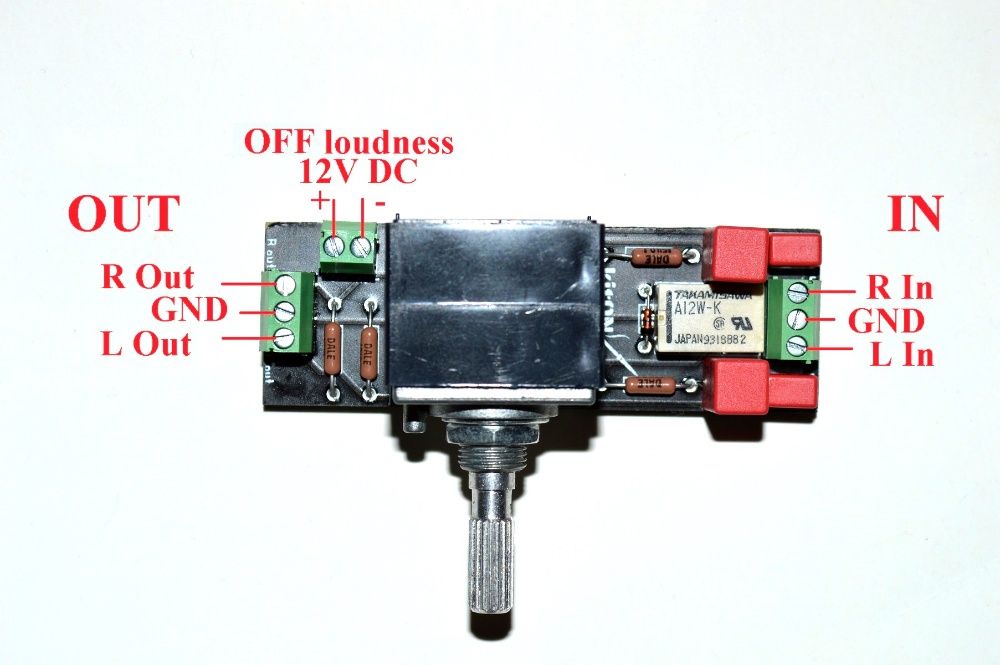

РГ має 22 положення. Перших 11 положень працює ТК, в 1 положенні рівень вихідного сигналу мінімальний, а завал в районі 1 кГц становить 15дБ і крутизна спаду близько 2дБ / октаву. З підвищенням гучності, глибина ТК зменшується. Починаючи з 12 ТК НЕ задіюється. Для відключення ТК, модуль забезпечений якісним реле A-12W-K від FUJITSU, на яке подається 12В дотримуючись полярності.
Таким чином, при використанні даного РГ, зникає необхідність у впровадженні регулятора гучності без тонкомпенсації для можливості прослуховування фонограм в аналітичній якості без корекції.
На платі передбачена можливість підключення тонкомпенсації за замовчуванням, тобто ТК може бути як включена так і відключена за замовчуванням (без подачі живлення).

Вимірювання
Напруга живлення постійна 12В
Нерівномірність АЧХ (в диапазоні 40 Гц - 15 кГц), дБ +0.04, -0.16
Рівень шуму, дБ (А) -115,4
Динамічний діапазон, дБ (А) 115,3
Гармонійні спотворення, % 0,0001
Гармонійні спотворення + шум, дБ(A) -97,8
Інтермодуляційні спотворення + шум, % 0,0015
Взаємопроникнення каналів, дБ -102,1
Інтермодуляції на 10 кГц, % 0,0025

Загальні характеристики
Вага, кг 0,037
Вбудований захист Ні
Кількість каналів stereo
Коефіцієнт підсилення 0
Напруга живлення, мінімальна (постійна) DC 10V
Напруга живлення, максимальна (постійна) DC 14V
Потужність Лінійний рівень

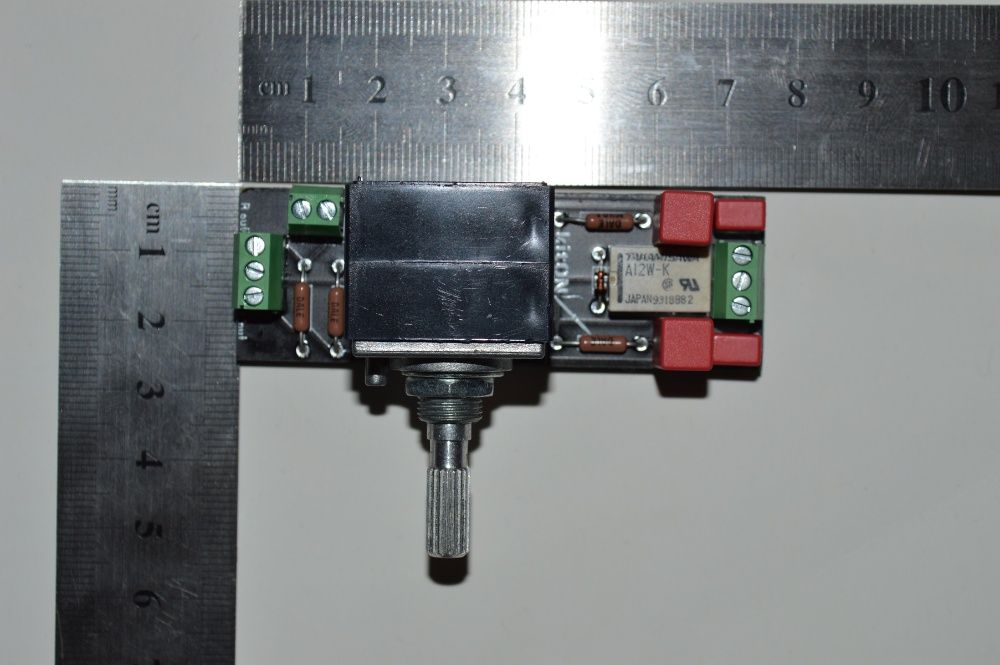

Розмір модуля ДхШхВ, мм
25X76X30
