Зверніть увагу, що потужний PWM-драйвер (типи PP2 і PP2K) має вихід на основі MOS. Без підключеного навантаження сигналу на виході немає – хвильова форма з’являється лише після підключення.

Основні сфери застосування:

Регулювання яскравості світлодіодів – можливість налаштування частоти та робочого циклу.

Керування швидкістю двигунів – підтримка регулювання частоти та робочого циклу.

Керування електромагнітними клапанами – налаштування автоматичних циклів, затримки спрацьовування та кількості повторень (або безперервної роботи).

Керування вмиканням/вимиканням пристроїв – можливість тестування витривалості, падіння напруги та надійності обладнання.

Затримка запуску навантаження – можливість встановлення часу затримки перед увімкненням або циклічною роботою.

Ключові особливості:

Можливість керування світлодіодами, електродвигунами, електромагнітними клапанами та іншими пристроями.

Два режими роботи:

PWM-режим – безперервне керування частотою та робочим циклом (без обмеження кількості імпульсів).

Імпульсний режим – регулювання ширини позитивного і негативного імпульсів, часу затримки перед запуском та кількості імпульсів.

Кнопка «Старт/Стоп» для керування виходом.

Широкий діапазон вхідної напруги: 3,3–30 В.

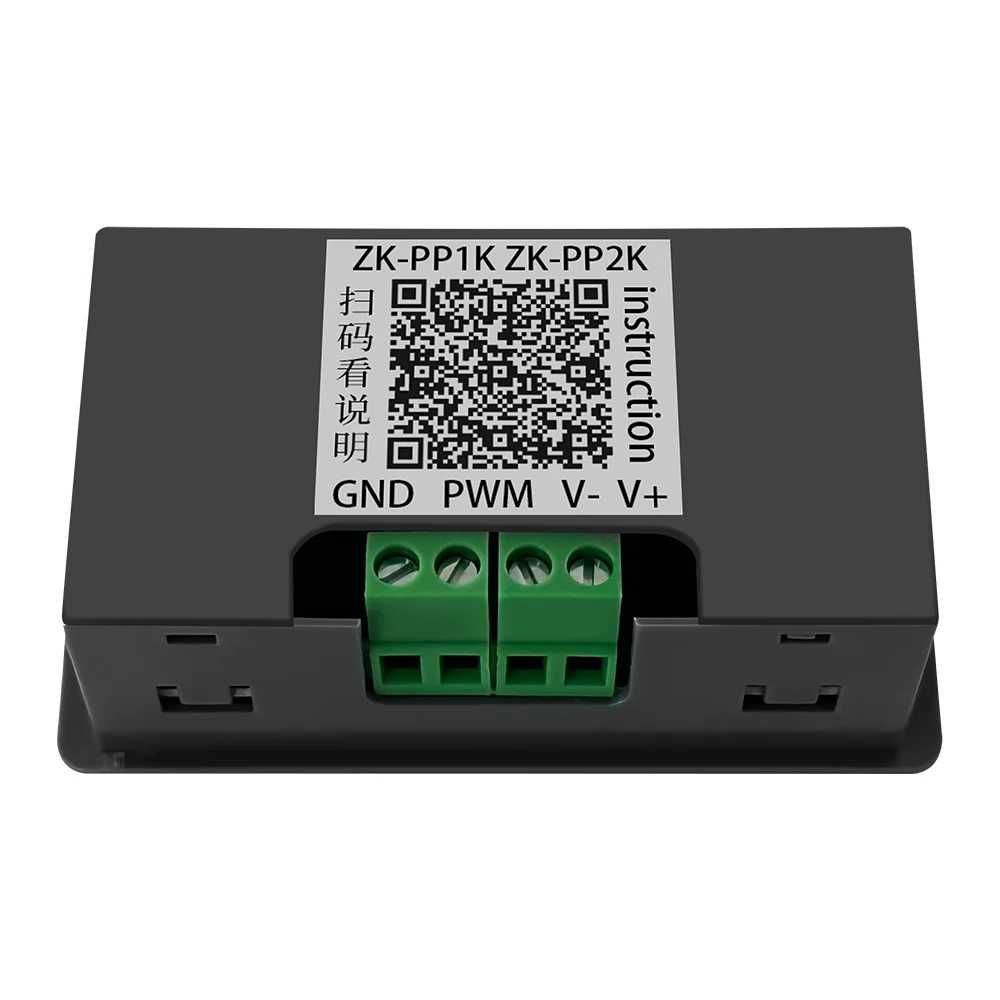

Клемна колодка 5,08 мм для зручного підключення.

Технічні характеристики:

Робоча напруга: 3,3–30 В (дотримуйтесь полярності для уникнення пошкоджень).

Частотний діапазон: 1 Гц – 150 кГц (точність ≈2%). Для керування двигунами рекомендується 20 кГц.

Робочий цикл: 0–100%, крок налаштування – 1%.

Кількість імпульсів: 1–9999 або безперервний режим ("---" означає нескінченність).

Час затримки на виході: 0,000–9999 с (мінімум 1 мс).

Ширина позитивного/негативного імпульсу: 0,000–9999 с (мінімум 1 мс).

Максимальне навантаження: до 8 А (MOSFET-перемикач).

Вихідна напруга: дорівнює напрузі живлення (V+).

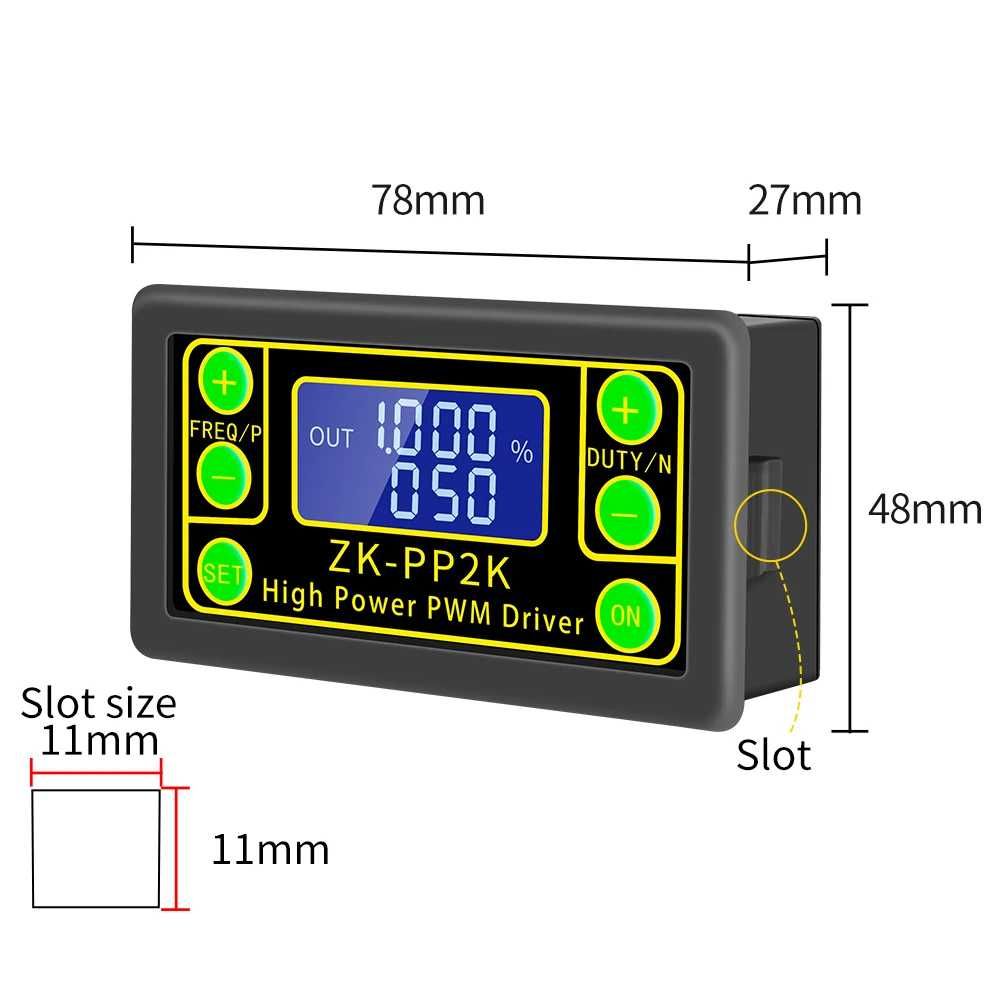

Габарити модуля: 79 × 43 × 30 мм.

Вага: 42 г.

Пакування: антистатичний мішок.

Інструкція з експлуатації:

1. PWM-режим (на дисплеї є символ "%")

Заводські налаштування: 1 кГц, робочий цикл 50%.

Кнопками FREQ+/FREQ- змінюється частота.

Кнопками DUTY+/DUTY- регулюється робочий цикл.

Коротке натискання STOP вмикає/вимикає вихідний сигнал (на дисплеї з'являється "OUT").

Для перемикання в імпульсний режим натисніть та утримуйте кнопку SET (>6 с), поки з дисплея не зникне "%".

2. Імпульсний режим (символ "%" відсутній)

Верхній ряд дисплея показує ширину позитивного імпульсу (налаштовується кнопками P+/P-).

Нижній ряд дисплея відображає ширину негативного імпульсу (налаштовується кнопками N+/N-).

STOP зупиняє вихідний сигнал ("OUT" на дисплеї означає активний вихід).

Заводські налаштування: позитивна ширина 0,5 с, негативна – 0,5 с.

3. Налаштування кількості імпульсів та затримки старту

Утримуйте SET (>2 с), щоб увійти в режим налаштування.

P+/P- задають час затримки перед стартом.

N+/N- задають кількість імпульсів (заводське значення – нескінченність "---").

Повторне утримання SET (>2 с) повертає пристрій у робочий режим.

Кожен запуск видає задану кількість імпульсів, після чого вихід вимикається.

Приклади використання:

PWM вихід 20 кГц, 60% робочого циклу:

Виберіть PWM-режим.

Встановіть частоту 20,00 кГц.

Встановіть робочий цикл 60%.

Імпульсний режим: 0,6 с увімкнено, 0,2 с вимкнено, безперервний цикл:

Виберіть імпульсний режим.

Встановіть позитивну ширину імпульсу – 0,600 с.

Встановіть негативну ширину імпульсу – 0,200 с.

Кількість імпульсів – "---" (безперервний режим).

Затримка перед стартом 5 с, потім безперервний цикл 0,6 с увімкнено / 0,2 с вимкнено:

Встановіть затримку старту – 5,000 с.

Встановіть позитивну ширину – 0,600 с.

Встановіть негативну ширину – 0,200 с.

Кількість імпульсів – "---" (безперервний режим).

Затримка старту 5 с, 100 імпульсів із параметрами 10 мс увімкнено / 10 мс вимкнено:

Встановіть затримку старту – 5,000 с.

Встановіть позитивну ширину – 0,010 с.

Встановіть негативну ширину – 0,010 с.

Кількість імпульсів – 100.

Затримка старту 10 с, постійний вихідний сигнал:

Виберіть імпульсний режим.

Встановіть затримку – 10,00 с.

Встановіть позитивну ширину >0, негативну – 0.

Кількість імпульсів – "---" (безперервний режим).

Всі налаштування зберігаються навіть після вимкнення живлення.

---
