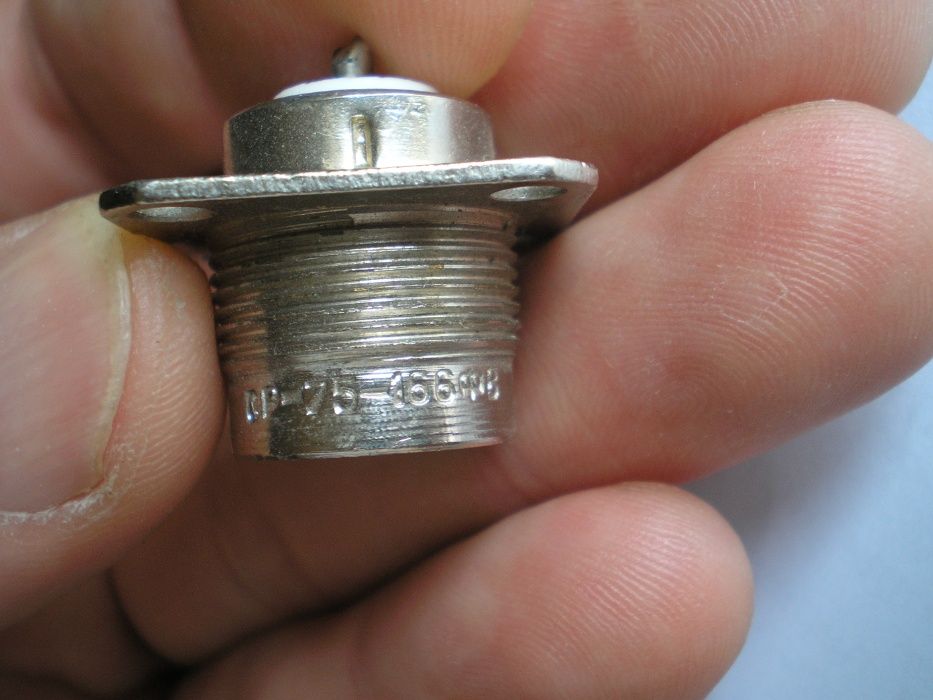

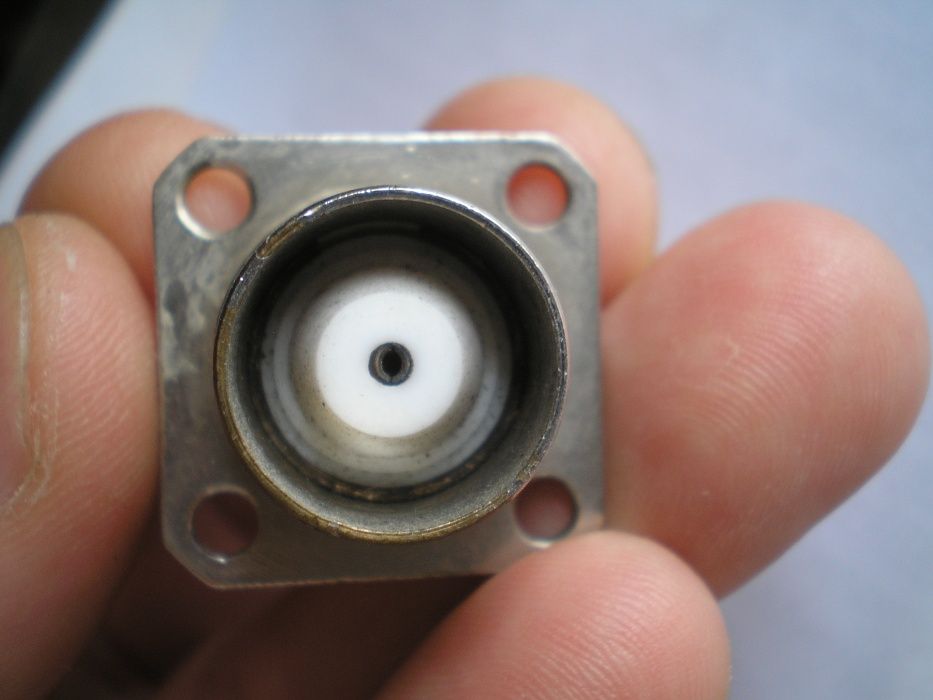

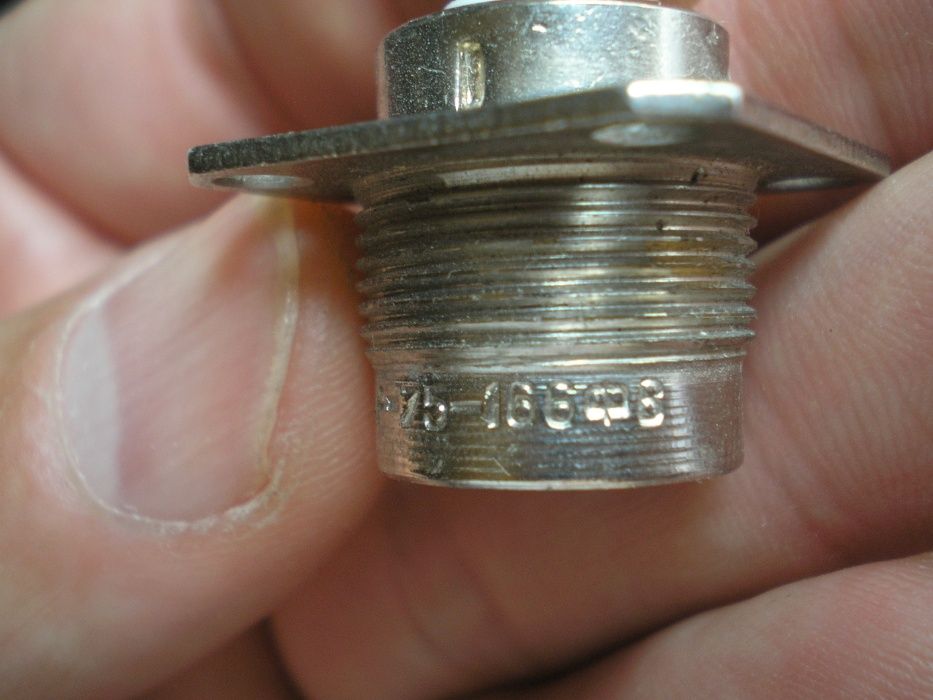

Разъём СР75-166ФВ

Технические характеристики СР-75-166ФВ:



Тип разъема - розетка.

Габаритные размеры - 25×25,5 мм.

Масса - 19 г.

Диапазон частот - от 0 до 10 ГГц.

Рабочее напряжение - 500 В.

Тип соединения - резьбовое.

Материалы контактов - латунь, покрытая серебром.

Предельная рабочая частота - 10 000 МГц.

Волновое сопротивление - 75 Ом.

Переходное сопротивление контактов - 0,01 Ом.



Сопротивление изоляции между элементами соединителя СР-75-166ФВ:

- в нормальных условиях - 1000 МОм;

- при температуре от +85º С до +200º С - 500 МОм;

- при влажности 98% и температуре +40º С - 100 МОм.



Номинальное рабочее напряжение (ампл.):

- в нормальных условиях - 1 кВ;

- атмосферное давление 5 мм рт. ст. - 75 В;

- влажность 98% при температуре +40º С - от 275 В до 300 В.
