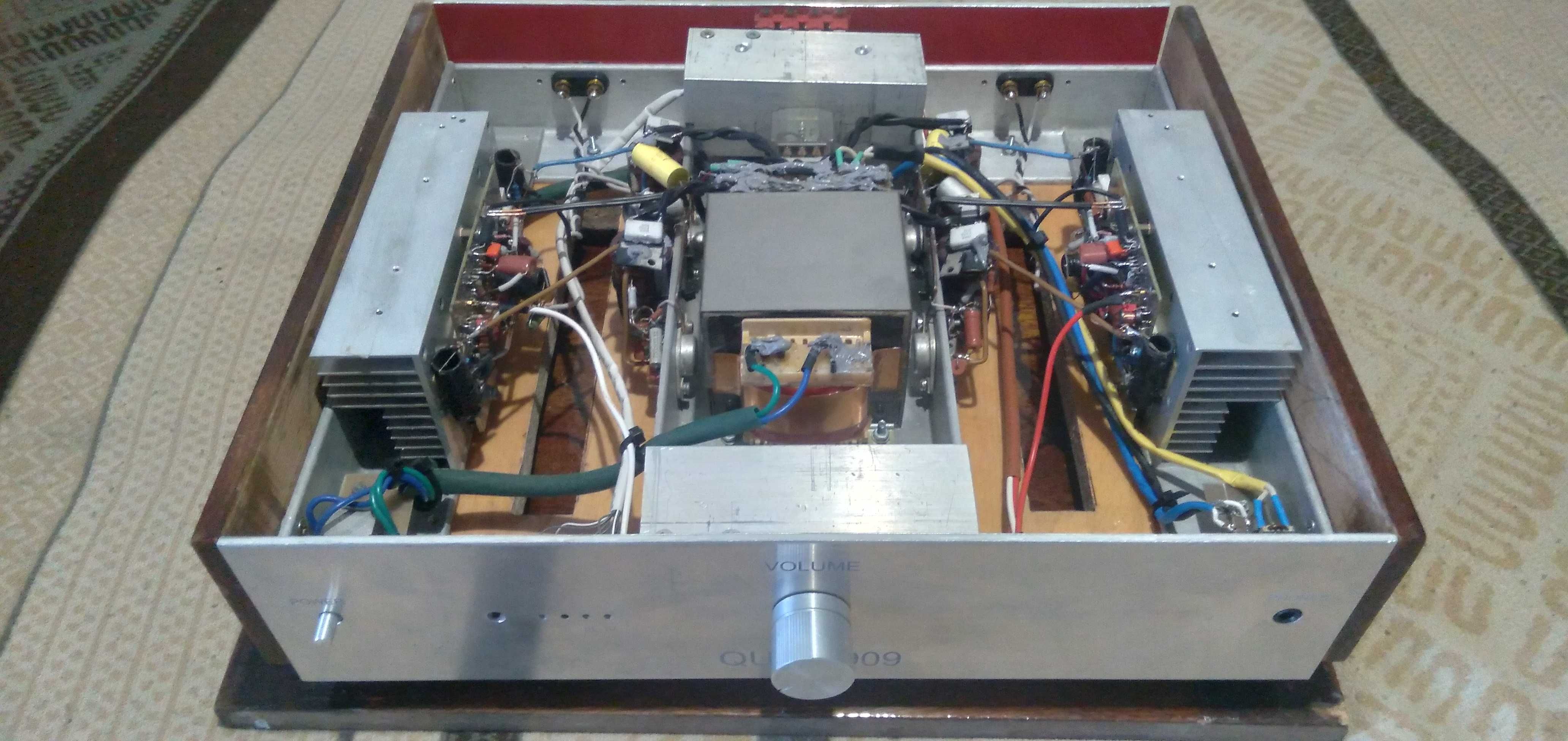

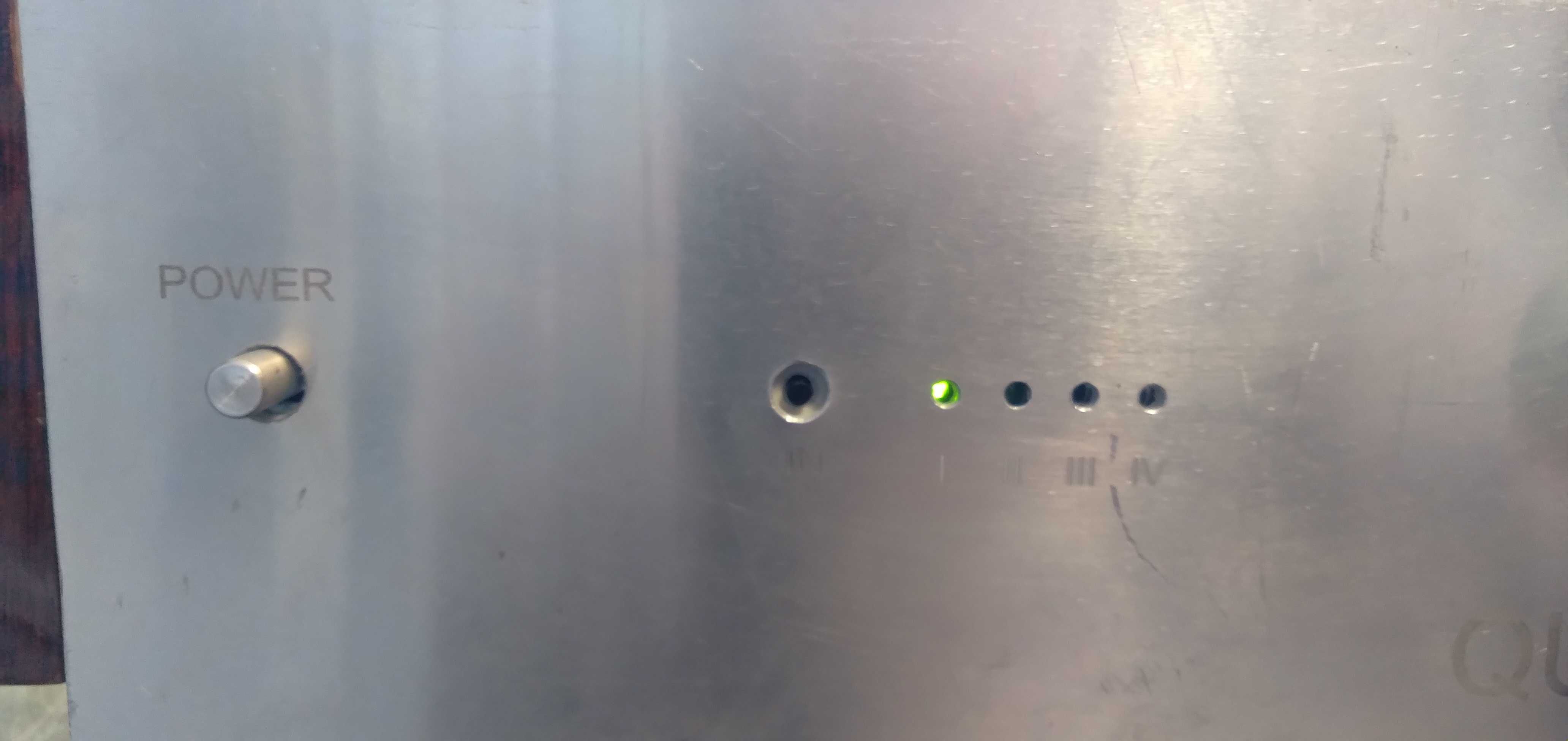

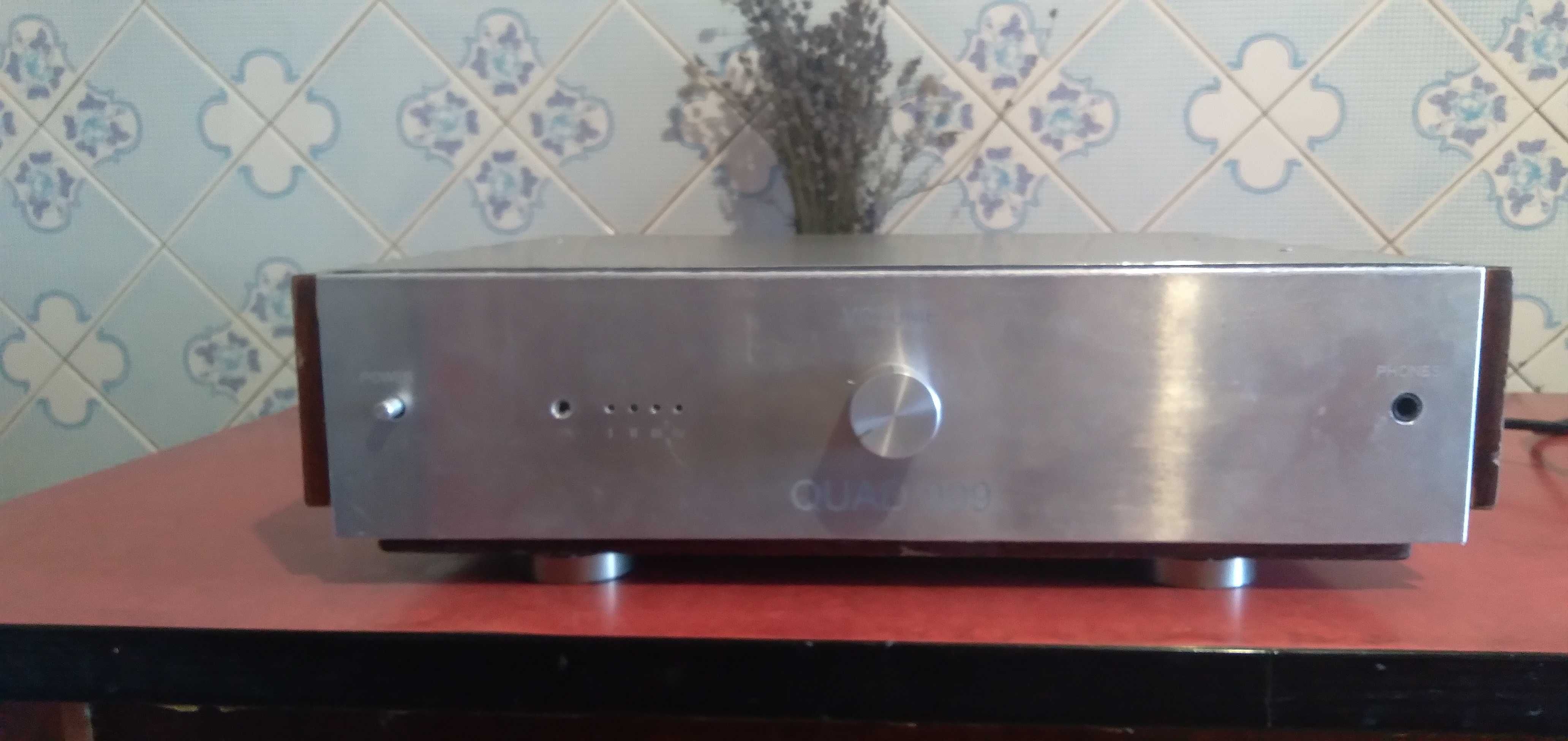

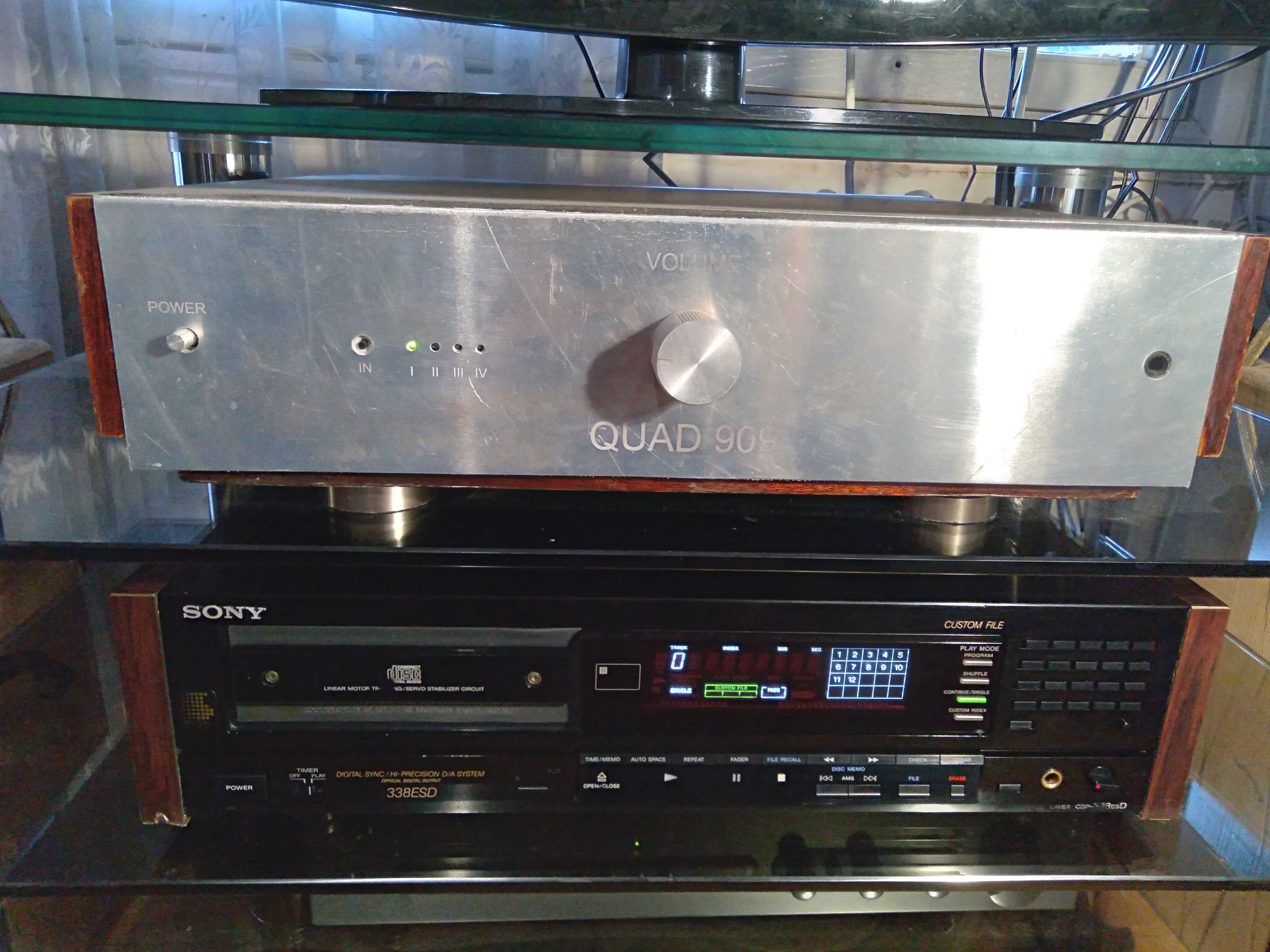

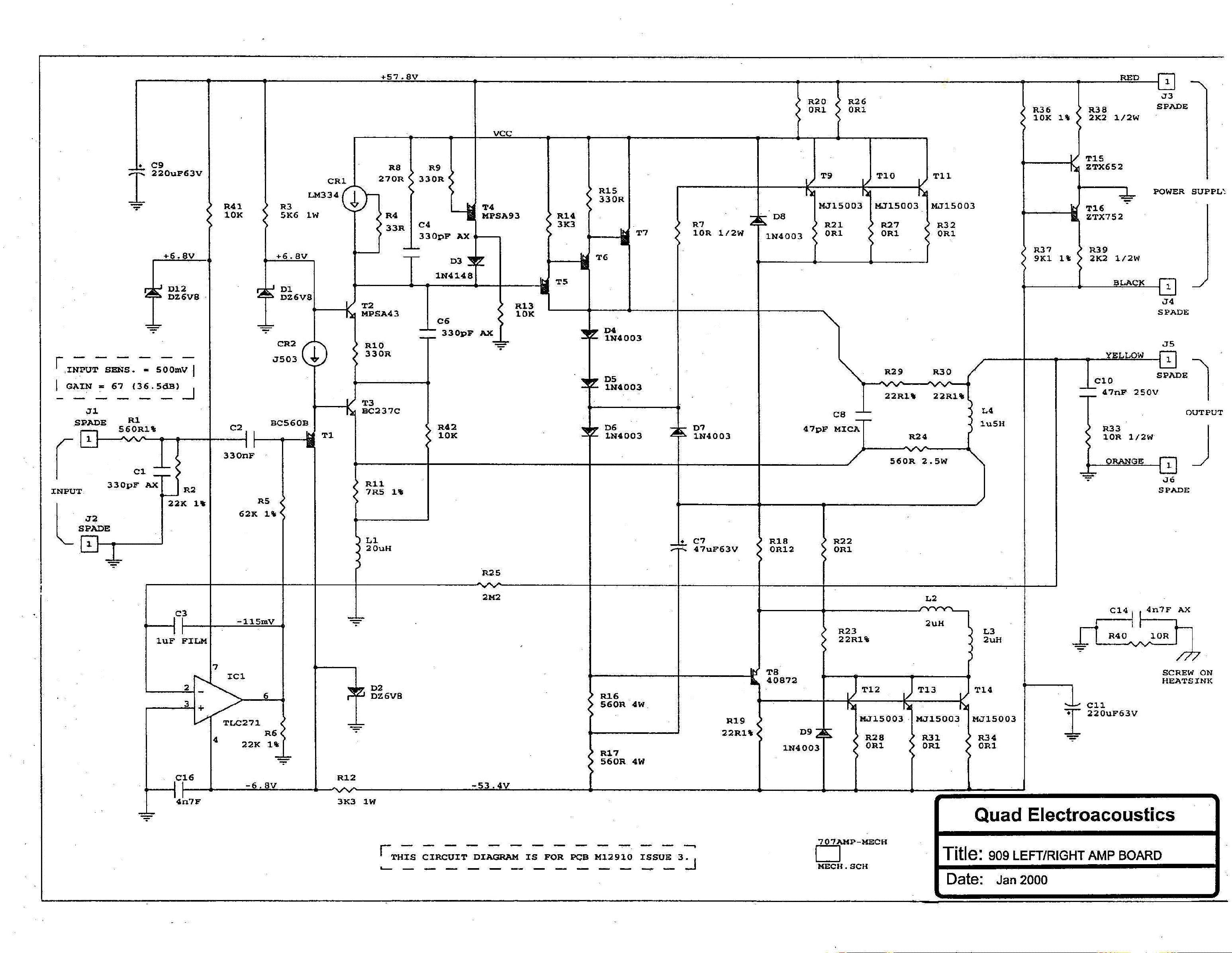

Усилитель QUAD 909 . Спроэктирован и собран мной . Шасси из уголков дюрали 5 мм . Радиатор транзисторов и шасси являются одним теплоотводом . Трансфоратор 450 ватт . Питание раздельное стабилизированое для двух каналов . Входной коммутатор для четырех источников , переключение одной кнопкой . Все радиоэлементы подбирал с американских и немеких изделий , с точностью до десятых . Регулятор мощности собран из резисторов , отклонение - 0,5 %. Конденсаторы Nichicon , Matsushita , Rifa .Вся проводка силовая из моножил 1,5 мм2 , кабель Германия . Транзисторы включая выходной каскад - Япония , коэфициенты усиления подобраны , как по каналам , так и по общему усилению . При подключении наушников акустические системы отключаються . Реле защиты с серебряными контактами. Мной аппарат собран и настоен , отвечу на все интересующие вопросы . Отправлю новой почтой , с предоплатой пересылки .
Выходная мощность - 2 / 70 ватт
Сопротивление нагрузки - 4 Ом
Входное сопротивление - 22 кОм
Вес - 11 кг
Видео :
youtu.be/WiBsMhDFKdo
youtu.be/Ntko8Luf7SA
