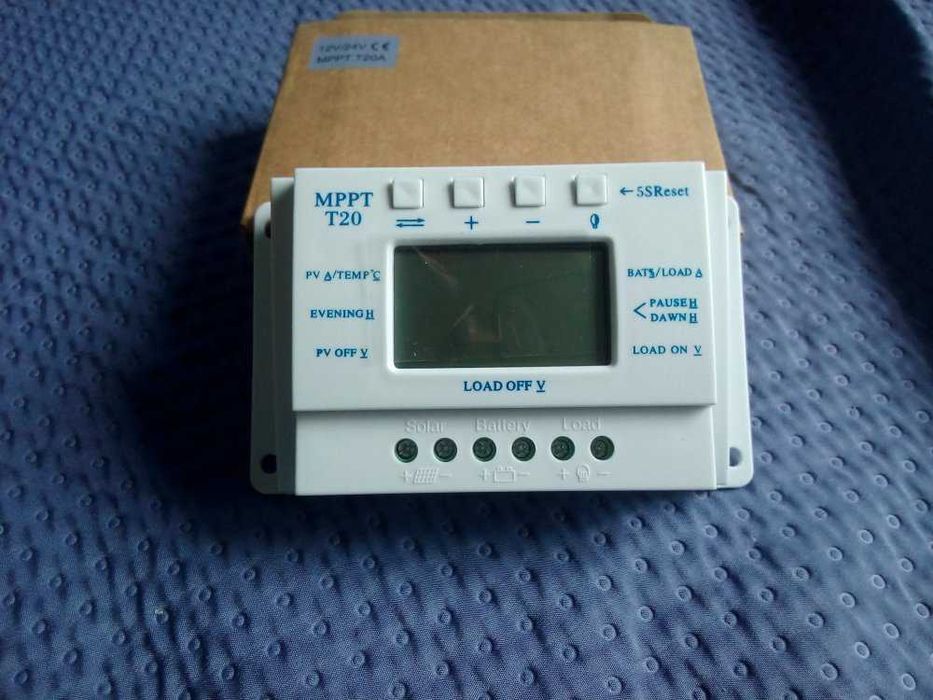

Контролер заряду MPPT T20А призначений для контролю процесів заряджання/розряджання АКБ із робочими напругами 12 В або 24 В і максимальними струмами 20 А. Ця модель не має прямого відношення до МРРТ-технології заряду АБ, але працює за ШІМ-технологією з інтелектуальним алгоритмом заряду АКБ, що дає змогу, порівнюючи з просто ШІМ-технологією заряду, отримати велике віддання енергії від сонячної панелі. Контролер, як помічено вище, призначений для керування режимами заряду та розряду АКБ у складі сонячної електростанції, а також режимами роботи/під'єднання навантаження. Контролер обладнаний РК-дисплеєм для зображення параметрів роботи системи, а за допомогою кнопок користувач може зробити гнучке настроювання параметрів. Контролер забезпечує захист від перевантажень і короткого замикання в ланцюзі навантаження, від перезаряджання та перерозряджання АКБ, неправильної полярності під'єднання АКБ. Залежно від напруги на АКБ, контролер регулюватиме струм заряджання та подаватиме/вимикатиме живлення навантаження. Контролер автоматично підлаштовується під АБ з напругою 12 В або 24 В. У контролері використовується технологія температурної компенсації напруги в режимі заряду АБ, для чого в комплекті постачання є зовнішній температурний датчик, що встановлюється в спеціальний роз'єм, розташований на верхній панелі корпусу. Для ефективного відведення тепла та захисту від перегрівання самого контролера в ньому застосована пасивна система природного охолодження — задня стінка виготовлена у формі пластини-радіатора. Органами керування контролера є чотири функціональні кнопки на передній панелі (ліворуч направо): кнопка перемикання інтерфейсів, кнопка зміни на збільшення, кнопка зміни параметрів на зменшення, кнопка з функцією під'єднання/вимкнення навантаження. Контролер призначений для роботи з струмами силою до 20 А за будь-яким із портів і може бути під'єднаний до сонячних панелей потужністю не більш ніж 300 Вт (12 В) або 600 Вт (24 В) (завжди необхідно робити запас за струмом від максимального значення 20-30%).

Функціональні особливості контролера:

Графічний РК-дисплей;
Простий користувальний інтерфейс;
Кількість кнопок керування — чотири;
ШІМ-технологія з інтелектуальним режимом заряду АКБ;
Настроювання параметрів заряду та розряду АБ користувачем;
Кнопка для ручного керування під'єднанням ланцюга навантаження та операції відновлення заводських налаштувань;
Захист АБ від розряду через сонячну панель (наприклад вночі);
Захист від під'єднання неправильною полярністю АБ;
Захист АБ від глибокого розряджання (перерозряджання);
Захист від перевантаження та КЗ на виході;
Функція температурної компенсації напруги заряджання (під'єднується зовнішній датчик);
Таймери під'єднання живлення навантаження з настанням заходу сонця та світанку.
Технічні характеристики:

Тип контролера — PWM;
Алгоритм заряду АБ — інтелектуальний PWM;
Індикація режимів і параметрів роботи — РК;
Кнопок керування — чотири;
Номінальна напруга — 12 В або 24 В (автопереділення);
Номінальний струм заряджання — 20 А;
Номінальний струм навантаження — 20 А;
Максимальна ємність під'єднуваної АБ — 200 А·год;
РК-дисплей схематично зображає роботу системи та параметри її роботи:

Індикація значення поточної напруги на АБ;
Під'єднана/вимкнена навантаження;
Індикація значення у відсотках ступені накопиченого заряду в АБ;
Індикація значення налаштування таймера DAWN;
Індикація значення напруги відновлення живлення навантаження;
Індикація значення напруги вимкнення навантаження;
Індикація значення напруги вимкнення заряду АБ;
Індикація значення налаштування таймера INTERVAL;
Індикація значення налаштування таймера EVENING;
Індикація значення температури довкілля (у разі встановленого зовнішнього термодатчика);
Сонячна панель працює та виробляє струм на заряджання АБ;
Сонячна панель не генерує струм.
Вибір параметра для налаштування здійснюється лівою кнопкою, регулювання параметрів виробляються кнопками "+" і "-", правою кнопкою вручну вимкнути/під'єднати живлення на навантаження, відновити робочі параметри на заводські установки або випадку виникнення збою в роботі системи вимкнути її. Послідовним натисканням лівої кнопки понад 5 секунд ви отримуєте доступ до встановлення параметрів роботи контролера. Короткочасними послідовними натисканнями лівої кнопки ви переміщуєтеся між пунктами "PV OFF -> LOAD OFF -> LOAD ON -> EVENING -> INTERVAL -> DAWN" і далі знову по кільцю. Призначення цих параметрів:

PV OFF - встановлення напруги припинення заряду АБ;

LOAD OFF - встановлення напруги вимкнення навантаження через розряджання АБ;

LOAD ON - встановлення напруги під'єднання живлення на навантаження;

EVENING - встановлення таймера під'єднання живлення навантаження після заходу сонця;

INTERVAL - встановлення інтервалу часу вимкнення живлення навантаження між вікном роботи після заходу сонця та вікном роботи з настанням світанку;

DAWN - встановлення таймера під'єднання живлення навантаження після настання світанку.

Під'єднання сонячної панелі, АБ, навантаження:
1) Під'єднайте "+" і "-" АБ до відповідних клем контролера.
2) Під'єднайте "+" і "-" фотомодулей до відповідних клем контролера.
3) Під'єднайте "+" і "-" навантаження до відповідних клем контролера.

Особливості параметрів таймерів під'єднання/вимкнення навантаження:

У налаштуванні EVENING ви можете встановлювати час роботи навантаження після настання заходу сонця. Час роботи встановлюється в годиннику. Під час встановлення "0 годин" — живлення навантаження під'єднується від моменту заходу сонця до настання світанку. Під час встановлення "24 часа" — живлення навантаження під'єднано цілодобово, до моменту примусового вимкнення через розряджання АБ. Увімкнення режимів "0" або "24" години повністю перебиває параметри в інших таймерах!

У налаштуванні INTERVAL ви можете встановлювати часовий інтервал вимкнення живлення навантаження між вікном роботи після заходу сонця за таймером EVENING і вікном роботи з настанням світанку за таймером DAWN, тобто образно проявляючись це в якомусь сенсі затримка увімкнення навантаження в сонячний період. Час виставляється в годиннику. Встановлення "0 годин" означає відновлення подавання живлення в навантаження за таймером DAWN без затримок.

У налаштуванні DAWN ви можете встановлювати час роботи у другому "окне", після настання світанку Сонця. Час встановлюється в годиннику. Під час встановлення "0 годин" — живлення навантаження у світле врямовування доби взагалі не під'єднується.



Діаграма роботи контролера має такий вигляд: [момент заходу сонця]-[навантаження під'єднана на час EVENING] — re навантаження вимкнене на час INTERVAL] — reнавантаження знову під'єднане на час DAWN] — [навантаження знову вимкнене до заходу сонця]. Розглянемо приклад для наочності. Зроблені такі параметри: EVENING 05H - INTERVAL 07H - DAWN 03 H. Ці параметри означають: на заході навантаження ввімкнеться на 5 годин, потім перерва в роботі 7 годин і вторинне під'єднання навантаження на 3 години.

Комплект постачання:
Контролер заряду MPPT T20;
Зовнішній термодатчик;
Інструкція користувача.

УВАГА!!!

Будь ласка, перевірте напругу сонячних батарей, акумулятора та навантаження перед з'єднанням!
Слідкуйте за дотриманням полярності!
Спочатку під'єднайте до контролера акумулятор, а тільки потім сонячну батарею!
Не вимикайте від контролера акумулятор із під'єднаною сонячною батареєю!
Спочатку вимкніть від контролера сонячну батарею, а тільки потім акумулятор!
Інакше через кидку напруги Ви можете вивести з ладу контролер!
